Работа горного компаса
Определяются линии азимута простирания и азимута падения. Для замера азимута простирания к линии простирания компас прикладывают длинной стороной, причем как одной длинной стороной, так и другой
Для замера азимута падения компас прикладывают короткой стороной к линии простирания так, чтобы северный конец (О) был направлен в сторону падения слоя и берут отсчет по северному концу стрелки.
Чтобы замерить пад., горный компас прикладывают длинной стороной к лини падения и, держа его в вертикальном положении, берут отсчет по отвесу. Точность отсчетов горным компасом 2-30. Замеры горным компасом дают углы между данным направлением и магнитным меридианом. Топокарты ориентируются относительно географического меридиана. Магнитный и географический полюса находятся в различных точках.
Угол между направлениями на магнитный
и географический полюсы, называется
магнитным склонением. На территории
СНГ магнитное склонение равно 0-300.
Магнитное склонение обычно указывается
на карте, при этом оно бывает восточным
и западным.
При
восточном – к величине прибавляют
величину восточного склонения. Часто
на компасе устанавливают магнитное
склонение; при восточном склонении –
отсчет берут по часовой стрелке
(например, 5030)при
западном – против часовой стрелки,
например, 354030).
После этого показания компаса будут
истинными.
Азимут простирания (правый векториальный угол между северным направлением истинного меридиана и линией простирания)
NB! Поскольку линия простирания скаляр, для нее могут быть замерены два азимута простирания, которые отличаются на 180º. Тем не менее, принято записывать азимуты простирания в северных румбах, т.е. предпочтительнее писать
СЗ-325º, а не ЮВ-145º,
СВ-30º, а не ЮЗ-210º
Азимут падения (правый векториальный угол между северным направлением истинного меридиана и направлением падения)
NB! Поскольку направление падения – вектор, азимут падения может быть только один. Именно поэтому при определении элементов залегания наклонных слоев ВСЕГДА измеряют азимут падения!

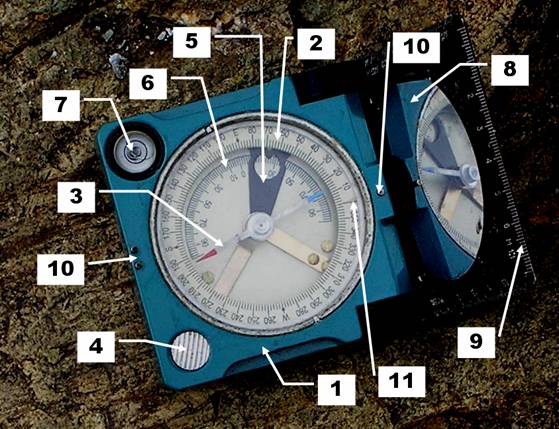

1 – пластина;
2 – лимб (0 –360°);
3 – магнитная стрелка;
4 – кнопка арретира магнитной стрелки;
5 – отвес (кнопка арретира на обратной стороне компаса);
6 – шкала отвеса (90° – 0 – 90°);
7 – пузырьковый уровень;
8 – зеркало,
9 – линейки;
10 – визиры;
11 – указатель магнитного склонения
Чем
отличается горный компас от обыкновенного?
1. Горный компас всегда прямоугольный!
2. Разметка лимба против часовой стрелки!
3. Есть отвес!
4. Можно выставить магнитное склонение!

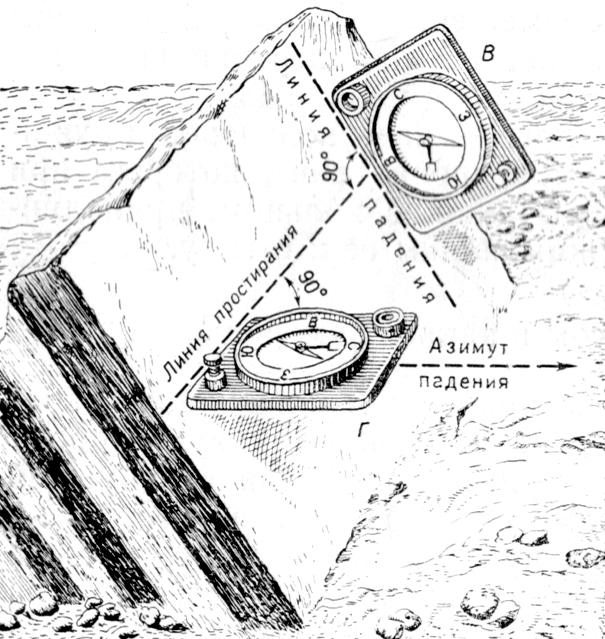

Замеры элементов залегания горным компасом
1. Чтобы замерить азимут падения слоя, надо, держа компас горизонтально (контроль по уровню), приложить его короткой стороной к линии простирания, направив северным концом по направлению падения пласта и взять отсчет по северному концу стрелки.
2. Чтобы замерить угол падения слоя, надо, держа компас вертикально, приложить его длинной стороной к линии падения и взять отсчет по отвесу.
Ориентировка пласта относительно стран света: Л-Пд – линия падения;
Л-Пр – линия простирания;
Н-Пд – направление падения;
С – направление на север;
круговые стрелки: 1 – азимут падения,
2, 3 – азимуты простирания
Способ замера азимута падения слоя. Компас находится в горизонтальном положении (контроль – по уровню), а значит, приложен к линии простирания, ориентирован северным концом по направлению падения. Отсчет – по северному концу магнитной стрелки

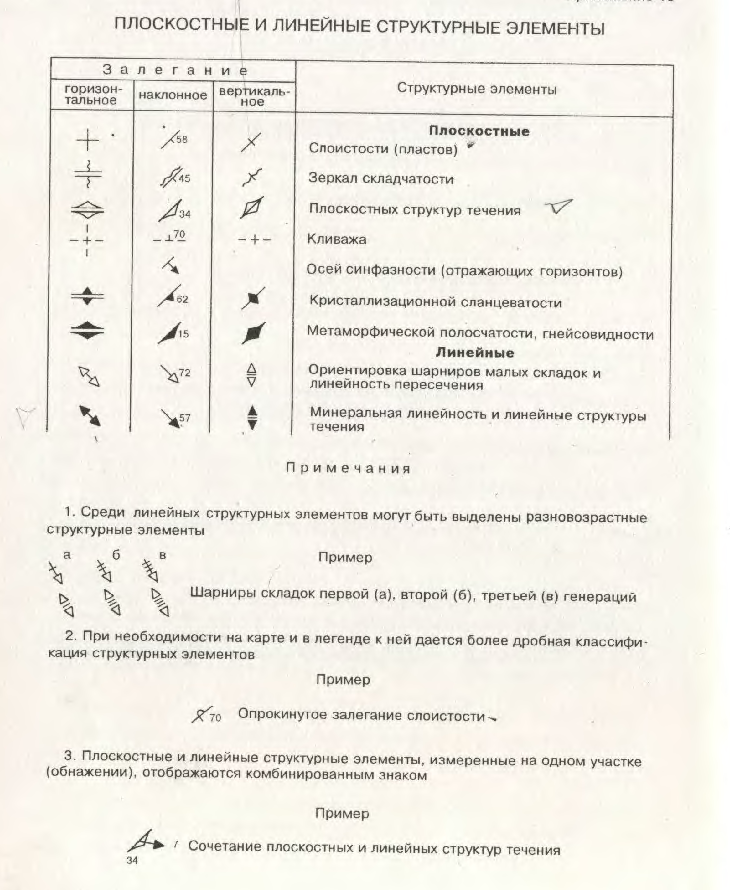

!!! Наносить элементы залегания на топографическую карту следует сразу же после замера в пункте наблюдения с тем, чтобы избежать в отсчетах возможных ошибок, которые легко заметить, находясь у обнажения. Для нанесения элементов залегания на карту через: точку, в
которой произведен замер, проводят меридиан, от него вправо с помощью транспортира или горного компаса откладывают значение истинного азимута линии падения или линии простирания и затем наносят значок, соответствующий замеру и- характеру залегания. Градуировка лимба компаса против часовой стрелки делается для того, чтобы ускорить и упростить отсчет замеров. Любое заданное направление обычным топографическим компасом определяется при совмещении нулевого деления лимба с северным концом магнитной стрелки и визировании в соответствии с выбранным азимутом. При работе с горным компасом на визируемый предмет направляется длинная сторона пластинки компаса, а вместе с ней повертывается и лимб компаса, а азимут сразу отсчитывается по показанию северного конца магнитной стрелки.
