5. Организация связи с филиалами
У торгового предприятия имеется два филиала, один в этом городе, второй в другом.
5.1 Организация связи с первым филиалом (в этом городе)
Организация связи с филиалом в этом городе будет осуществляться с использованием технологии VDSL.
О технологии xDSL
За последние 120 лет по всему миру были проложены миллионы километров линий телекоммуникаций из доброй старой меди. Приход цифровой эры, оптоволокна, казалось, положил конец медному кабелю. Однако жизнь распорядилась по-другому. Технологии DSL (Digital Subscriber Loop), разработанные для организации высокоскоростной цифровой связи по существующим медным линиям, доказали, что уложенный в землю кабель — ценнейший капитал, который еще не время списывать в утиль.
Идея VDSL
VDSL (англ. Very-high data rate Digital Subscriber Line, сверхвысокоскоростная цифровая абонентская линия) — самое современное xDSL решение, продукт эволюции и конвергенции технологий ADSL и G.SHDSL. VDSL имеет высокую скорость передачи данных: от 13 до 56 Мбит/с в направлении от сети к пользователю (Downstream) и до 11 Мбит/с от пользователя к сети (Upstream) при работе в асимметричном режиме; максимальная пропускная способность линии VDSL при работе в симметричном режиме составляет примерно 26 Мбит/с в каждом направлении передачи.
В зависимости от требуемой пропускной способности и типа кабеля длина линии VDSL лежит в пределах от 300 метров до 1,3 км. VDSL, как и технологии ADSL и HPNA, могут прекрасно работать по существующим телефонным линиям, при этом не мешая обычной телефонии. Вдобавок ко всему, VDSL не мешает и работе ISDN. Такая сеть доступа будет практически состоять из двух участков: участка на оптическом кабеле от коммутационного узла до узла доступа и участка на медном кабеле от узла доступа до помещения пользователя.
5.2 Организация связи со вторым филиалом (в другом городе)
Организация связи с филиалом в этом городе будет осуществляться с использованием WiMax соединения.
WiMAX (англ. Worldwide Interoperability for Microwave Access) — телекоммуникационная технология, разработанная с целью предоставления универсальной беспроводной связи на больших расстояниях для широкого спектра устройств (от рабочих станций и портативных компьютеров до мобильных телефонов).
W
iMAX
подходит для решения следующих задач:
Соединения точек доступа Wi-Fi друг с другом и другими сегментами Интернета.
Обеспечения беспроводного широкополосного доступа как альтернативы выделенным линиям и DSL.
Предоставления высокоскоростных сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа, не привязанных к географическому положению.
Создания систем удалённого мониторинга (monitoring системы), как это имеет место в системе SCADA.

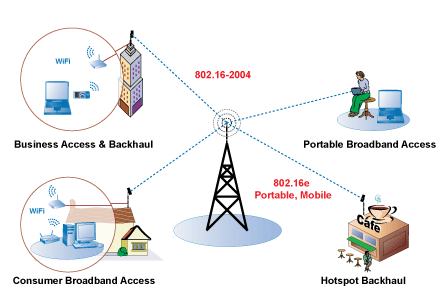

В общем виде WiMAX сети состоят из следующих основных частей: базовых и абонентских станций, а также оборудования, связывающего базовые станции между собой, с поставщиком сервисов и с Интернетом.
Для соединения базовой станции с абонентской используется высокочастотный диапазон радиоволн от 1,5 до 11 ГГц. В идеальных условиях скорость обмена данными может достигать 70 Мбит/с, при этом не требуется обеспечения прямой видимости между базовой станцией и приёмником.
Многие телекоммуникационные компании делают большие ставки на использование WiMAX для предоставления услуг высокоскоростной связи. И тому есть несколько причин.
Во-первых, технологии семейства 802.16 позволят экономически более эффективно (по сравнению с проводными технологиями) не только предоставлять доступ в сеть новым клиентам, но и расширять спектр услуг и охватывать новые труднодоступные территории.
Во-вторых, беспроводные технологии многим более просты в использовании, чем традиционные проводные каналы. WiMAX сети просты в развёртывании и по мере необходимости легко масштабируемы. Этот фактор оказывается очень полезным, когда необходимо развернуть большую сеть в кратчайшие сроки.
