9.2. Выбор вспомогательного сервисного по.
В качестве антивирусного сервера используем Avast. Данный антивирус по уровню защиты не уступает антивирусу Касперского, менее требователен к ресурсам сервера, в отсутствии антивирусных баз, способен распознать 5 вирусных атак из 6 и к тому же он бесплатен.
В качестве web сервера был выбран сервер Apache 2.0. это наиболее простой в настройке, постоянно развивающийся стабильный сервер
В качестве RAS, DNS-сервера и DHCP-сервера выберем стандартные службы Microsoft Windows.
В качестве сервера баз данных выберем Oracle 9. Фирма Oracle за более чем 10-ти летнюю работу зарекомендовала себя как превосходный производитель СУБД. Этим и обусловлен выбор данного программного продукта.
10. Разработка плана монтажа
В приложениях приведена схема прокладки сети, размещения сетевого оборудования и рабочих станций. Внутри зданий для соединения используется витая пара пятой категории, для соединения зданий используется оптоволокно, которое проложено по подземным коммуникациям.
Для проведения соединений между этажами используются шахты, высота этажа (подвала) 3м.
10.1 Расчет длины витой пары Для отделов расчет будем производить по формуле:
L1 - длина кабеля от наиболее удалённой машины до коммутатора,
L2 - длина кабеля от самой приближенной машины до коммутатора,
N – количеств рабочих станций + датчик + камера + телефон,
h – прокладка до короба (2 м.)
Отделы |
Длина витой пары |
1. Администрация |
102 |
2. Бухгалтерия |
99 |
3. Охрана |
79 |
4. Отдел кадров |
99 |
5. ИТ-отдел |
229 |
6. Торговая секция |
1604 |
7. Склад |
284 |
8. Маркетинговый отдел |
487 |
9. Отдел поставок |
304 |
10. Отдел работы с персоналом |
404 |
Всего |
3691 |
10.1.2 Расчет длины витой пары, для соединения коммутаторов между собой и с серверами:
Первое здание, первый этаж:
SW1+SW6+SW7+ SW12 = 11
Первое здание, седьмой этаж:
SW2+SW3+SW5+SW12 = 61
Второе здание, первый этаж:
SW11+SW4+ SW8+FS1+FS2+FS3+RT = 45
Третье здание, первый этаж:
SW13+SW10+ SW9= 60
Всего требуется 4254 м витой пары (с учетом 5%-го запаса)
10.2 Расчет длины оптоволокна
Расстояние между зданиями 170 м.
Подвальные помещения: 10 м
Всего потребуется 418 м оптоволоконного кабеля (с учетом 5% запаса).
11. Разработка имитационной программы корпоративной сети
Для моделирования разрабатываемой сети будем пользоваться программным пакетом GPSS/PC.
GPSS (англ. General Purpose Simulation System — общецелевая система моделирования) — язык программирования, используемый для имитационного моделирования различных систем, в основном систем массового обслуживания.

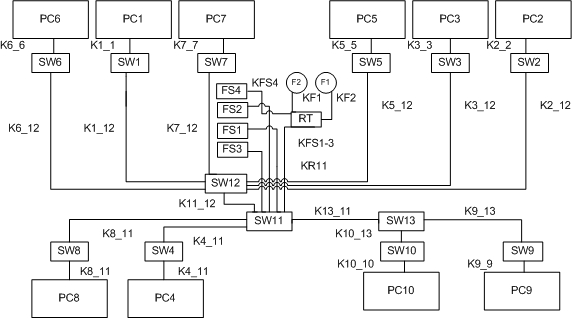

Для моделирования возьмем упрощенную схему разрабатываемой сети (рис.11)
Рис. 11 Упрощенная модель сети
В модели сети будем использовать 4 приоритета (1-й самый высокий, 4-й самый низкий):
1 – Команды управления, Служебные команды, Датчики
2 – IP-телефония, Видео
3 – Документы, Данные
4 – Базы данных
Сервера при обмене данными будут использовать только 1-й и 3-й приоритеты.
Расчет задержек (Advance)
Поскольку программа GPSS/PC работает только с целыми числами, все полученные результаты будем переводить в условные единицы времени (у.е.вр)
