10. Волновые характеристики тракта записи – воспроизведения.
-
коэффициент щелевых потерь
-
коэффициент контактных потерь
-
коэффициент слойных потерь. Максимальное
значение каждого из коэф-ов равно 1.
[

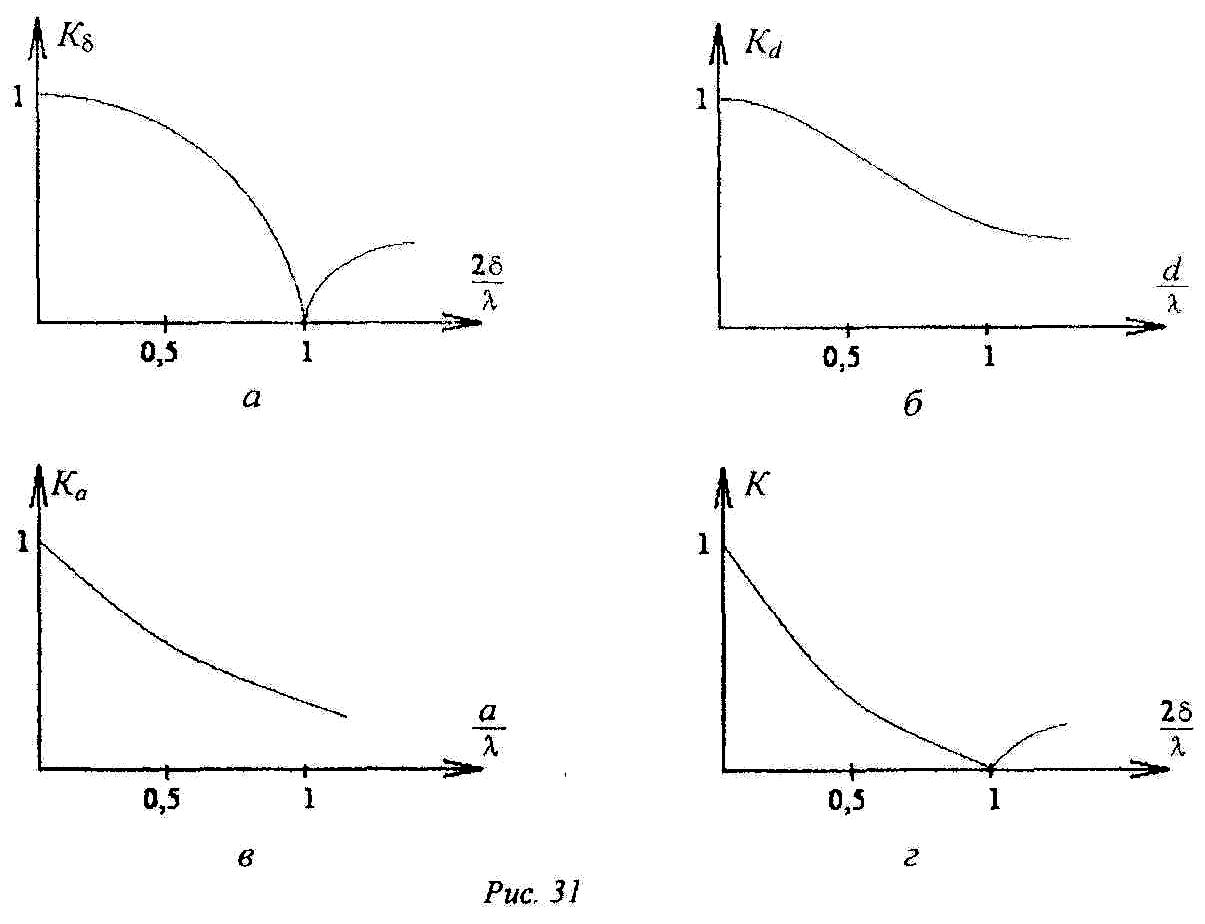

рис.31
а,в,б] График
приведён на рис. а. Наличие этих потерь
связано с конечным размером рабочего
зазора
.
Для эффективной записи и воспроизведения
высоких частот необходимо уменьшать
раб. зазор или увеличиват
,
т.е. скорость движения носителя.
,
где
длина волны максимально частоты спектра
записываемого сигнала. Так, что практически
можно использовать только левую половину
первого лепестка. График
на рис. в. Эти потери из-за того, что
плёнка неплотно прижата к головке и
часть магнитного потока не уходит в
головку, а замыкается через зазор. Его
влияние оч велико. При
отдача носителя в головку уменьшается
более чем в 500 раз. График
приведён на рис. б Природа этих потерь
схожа с предыдущими. Всю толщину рабочего
слоя можно представить в виде многих
элементарных тонких слоёв. Более
удалённые слои менее связаны с полем
головки и не вся толщина намагниченного
носителя будет иметь одинаковую отдачу.
11. Поле магнитной головки.
В
процессе записи на магнитном носителе
образуется магнитограмма, т.е. магнитный
след, оставшийся на плёнке в рез-те в/д
носителя с записывающей магнитной
головкой. Магнитные головки выполняются
в виде закмутого магнитопровода с двумя
зазорами, на который наматывается
обмотка. Рабочий зазор
и тыловой зазор
заполняются немагнитивным материалом
(обычно бронза), а основная часть из
магнитомязкого материала (пермалой,
сендаст) с высокой магнитной проницаемостью
.

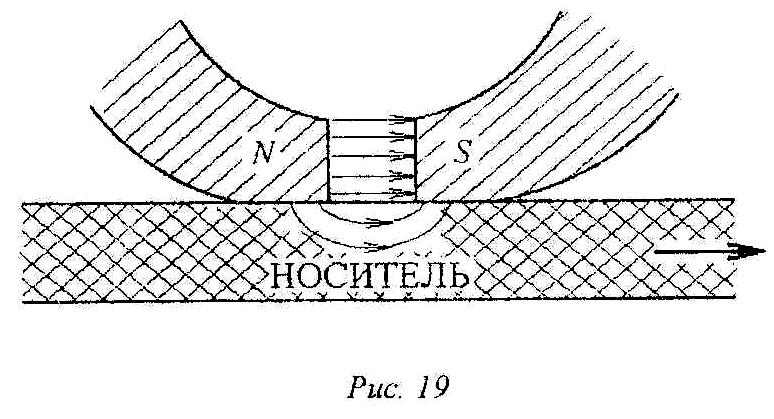

[рис. 19] Поскольку в в зазоре возникает
резкий скачёк магн. проницаемости, в
районе зазора обр. краевое поле. Осн.
часть потока замыкается внутри зазора,
и на краевые поля выходит его незначительная
часть, поэтому поле, генерир-е головкой
исп. неэффективно. Но другого пока не
придумали. Тыловой зазор предназначен
для предотвращения остаточного
намагничивания головки при записи. Если
головка не записывающая, тыловой зазор
не обязателен. Толщина магнитопрвода
определяется шириной дорожки записи и
колеблется от единиц мм до десятков
микрон. Ширина раб зазора
колеблется от долей до единиц микрон,
а тылового зазора
составляет десятки микрон.
На
рис.20 показан фрагмент сечения магнитной
головки в районе рабочего зазора.
и
-продольная и поперечная составляющие
краевого магнитного поля. Выражение
для модуля
имеет вид:
.
При этом, верт-я и горизонт-я составляющие
имеют вид
,

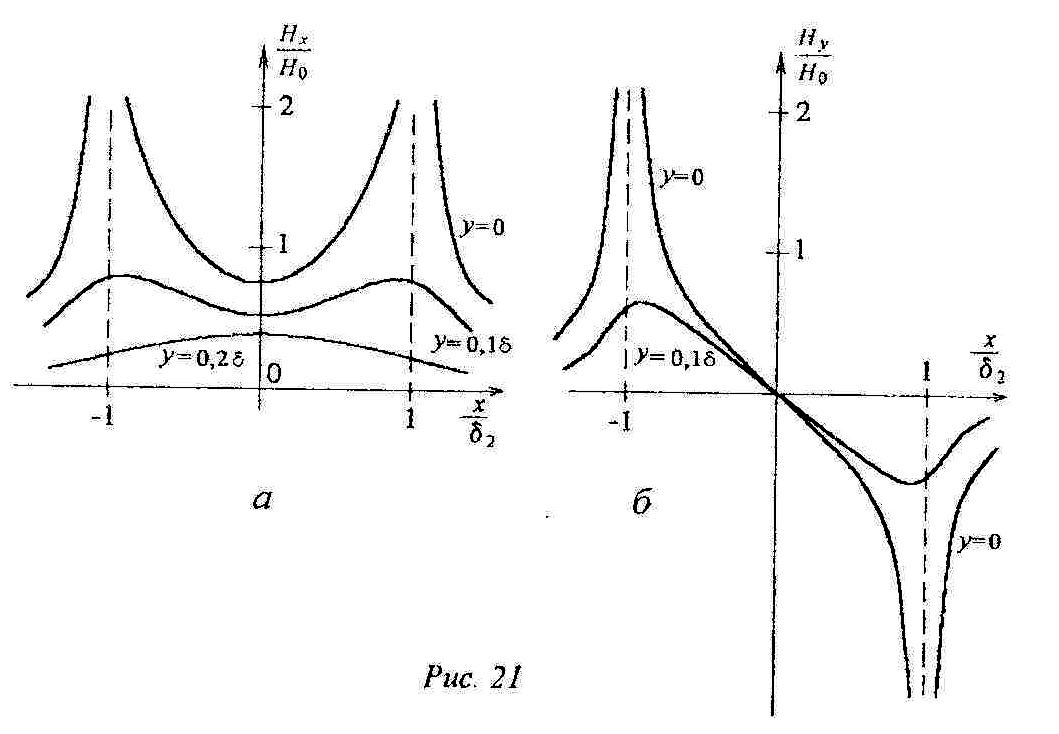

На
рис.21 изображены данные зависимости.
При
(т.е. поле над поверхностью зазора)
продольная и поперечная составляющие
стремятся к бесконечности. В таком
случае запись вести нельзя, так как
носитель будет в насыщении. Но этого не
происходит. Во-первых, из-за радиуса
закругления граней рабочего зазора
(они не бывают прямоугольными). Во-вторых,
носитель никогда плотно не прижат к
поверхности головки (есть воздушная
прослойка). Толщина раб слоя соизмерима
с шириной зазора
и даже больше него, поэтому, большая
часть доменов проходит в значительной
высоте от поверхности головки.
