4. Нормативные ссылки

1. ТКП 45-1.01-159-2009. Строительство. Технологическая документация при производстве строительно-монтажных работ. Состав, порядок разработки, согласования и утверждения технологических карт. – Минск : М-во архитектуры и стр-ва РБ, 2009. – 14 с.

2. ТКП45-1/03-161-2009. Организация строительного производства. – Минск: Мин-во архит. и стр-ва Респ. Беларусь, 2010. – 47 с.

3. ТКП 45-1.03-40-2006. Безопасность труда в строительстве. Общие требования. - Минск: М-во архитектуры и стр-ва РБ, 2007. – 45 с.

4. ТКП 45-1.03-44-2006. Безопасность труда в строительстве. Строительное производство. - Минск: М-во архитектуры и стр-ва РБ, 2007. – 33 с.

5. ЕНиР. Сборник Е1. Внутрипостроечные транспортные работы. – М.:Прейскурантиздат. 1987. – 40с.

6. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. - М.: Стройиздат, 1988. – 62 с.

7. ЕНиР. Сборник Е22. Сварочные работы. Выпуск 1Конструкции зданий и промышленных сооружений. - М.: Стройиздат, 1988.

5. Характеристика применяемых материалов и изделий

В данной технологической карте рассматривается монтаж стропильных балок и плит покрытия.

Характеристики применяемых стропильных балок:

- двутавровое сечение;

- высота балки 890 м;

- длина 11960 м;

-ширина 280

- масса 4.5 т;

Характеристики применяемых плит покрытия:

- железобетонные,

- размером 3*6 м

-ширина 370,

- массой 3,3 т.

6. Организация и технология производства работ

6.1 Подготовительные работы

Подготовительные работы включают: проверку паспортных данных конструкций и их комплектности, усиление и предварительную оснастку монтируемых конструкций траверсами, лестницами и ограждениями, при­способлениями для временного закрепления , проверку геометрических размеров и разбивочных осей опорных частей конструк­ций, подготовку крепежных деталей и материалов для устройства стыков, окраску и антикоррозионную защиту конструкций и узлов, обеспечение бригад инструментом и приспособлениями для монтажа конструкций.

6.2 Монтаж стропильных балок

Исполнители:

машинист крана,

монтажники,

электросварщики .

Подготовительные работы:

Стропильные балки монтируют после окончательного закрепления всех нижележащих конструкций каркаса здания.

Перед монтажом стропильных балок должна быть выполнена исполнительная схема положения верха колонны и опорных площадок подстропильных балок в плане и по высоте.

Должны быть выполнены также следующие работы: разложены в соответствии с указаниями ППР стропильные балки в зоне действия монтажного крана, подготовлены и размечены опорные поверхности верха колонн и подстропильных баалок; навешены универсальные расчалки (инвентарные распорки) и оттяжки; приготовлен инструмент; приварены к закладным деталям торцов балки крепежные металлические листы; приварена к верхней закладной детали торца балки металлическая стойка для опирания плиты покрытия; подготовлены анкерные устройства.

Порядок выполнения работ:

Стропильную балку поднимают на высоту до 0,3 м и после проверки надежности строповки продолжают подъем.

Балку поднимают не менее, чем на 0,5 м над верхом колонн и, с помощью оттяжек, поворачивают в нужном направлении до совпадения продольной оси с осью здания в соответствии с проектом, и фиксируют.

Затем балку перемещают вдоль этой оси до того момента, когда опорные площадки балки займут положение над опорными площадками, на которые должна быть установлена балка, и фиксируют это положение.

После этого стропильную балку плавно опускают на опорные поверхности, совмещая риски разбивочных осей так, чтобы через центры вырезов в крепежном листе проходили штыри закладных деталей. После чего на штыри навинчиваются гайки.

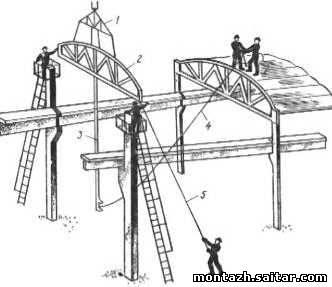

Организация труда при подъеме фермы: 1 – траверса, 2 – ферма, 3 – распорка, 4 – канат для подъема распорки, 5 – оттяжка.

Первую установленную стропильную балку раскрепляют с помощью расчалок из стального каната; а последующие - инвентарными распорками, прикрепляемыми к верхним поясам смежных балок струбцинами.

Инвентарные распорки снимают после укладки и проектного закрепления смежных с распорками плит покрытия.

Перед окончательным закреплением установленных стропильных балок необходимо проверить правильность расположения балок в плане и по высоте, а также правильность подготовки стыков под сварку.

Проектное закрепление стропильных балок производится путем сварки. В каждом узле закладная деталь балки приваривается к опорной плите, которая, в свою очередь, приваривается к закладной детали оголовка колонны или закладной детали опорной площадки подстропильной балки. Шайбы анкерных болтов также завариваются по контуру.

Расчалки и распорки снимают только после установки и приварки панелей покрытия.
