Экспериментальная часть Лабораторная установка

Лабораторная установка представляет собой измерительный стенд, предназначенный для исследования параметров микроклимата. Стенд имеет моноблочный корпус, в нижней части которого расположен блок автоматики с панелью управления (рис. 2). В верхней части корпуса расположена климатическая камера с дверцей, которая открывается наверх и может фиксироваться (рис. 3). Стенд позволяет изменить температуру и влажность камеры, создать условия конвекции и вытяжной вентиляции. Максимальная температура камеры – 40 °С. Напряжение питания - 220 В.

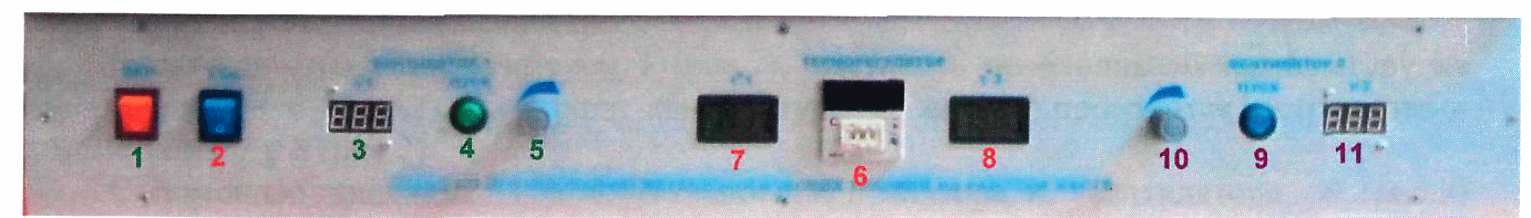

Рис.2. Панель управления: 1 - выключатель стенда; 2- выключатель нагревателей

(ТЭНов); 3 - вольтметр напряжения внутреннего вентилятора (конвекционный);

4 - выключатель внутреннего вентилятора; 5 - регулятор напряжения (оборотов)

внутреннего вентилятора; 6 - терморегулятор; 7 - термометр верхней части камеры;

8- термометр нижней части камеры; 9 - выключатель наружного вентилятора

(вытяжного); 10 - регулятор напряжения (оборотов) наружного вентилятора;

11 - вольтметр напряжения наружного вентилятора.

Климатическая камера (рис.3) представляет собой герметический объём, в котором имеется входное окошко с заслонкой 1, выходное окошко с заслонкой 5 и вентилятором 6. В камере расположен нагреватель с защитной сеткой 2 и ёмкостью для воды 3, текстолитовая панель 4 для крепления измерительных приборов и подсветка 7.

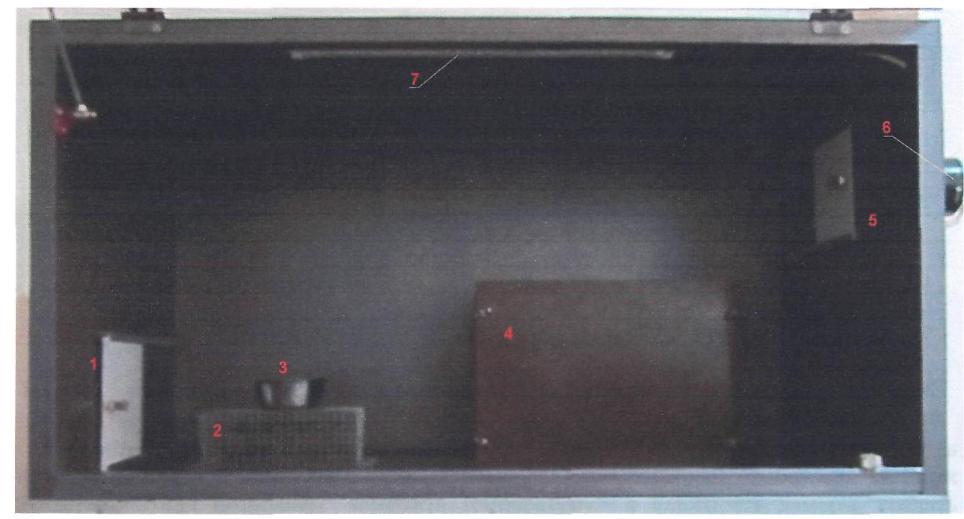

Рис.3. Климатическая камера

Меры безопасности при выполнении работы

Не включать стенд без проверки преподавателем. При обнаружении неисправности в работе стенда прекратить работу и сообщить об этом преподавателю.

Порядок выполнения работы

После ознакомления с методикой проведения эксперимента и экспериментальной установкой, ответив на вопросы преподавателя, необходимо приступить к выполнению работы.

Подготовка лабораторной установки к работе

1. Выключатель общего питания 1 (рис. 2) , выключатель ТЭНов 2, выключатель вентиляторов 4 и 9 (рис. 2) поставить в положение «выключено», что соответствует нижнему положению.

2. Включить вилку в розетку.

3. Открыть дверцу камеры, установить необходимые приборы на панели 4 (рис. 3), при необходимости поставить внутренний вентилятор для конвекции, залить воду для изменения влажности воздуха.

Выполнение работы

1. Включить стенд выключателем 1 (рис.2). Включить подсветку стенда.

2. Установить необходимую температуру на терморегуляторе 6 (рис.2). Контроль температуры в камере проводится встроенными термометрами 7 и 8 (рис.2).

С помощью заслонок 1 и 5, внутреннего вентилятора и вентилятора 6 (рис. 3) исследовать режимы конвекции и вентиляции.

3. Одновременное измерение параметров микроклимата (температура воздуха, скорость движения воздуха, относительная влажность воздуха, а также барометрическое давление) провести прибором «Метеоскоп», технические характеристики которого и порядок выполнения работы приведены ниже.

4. Измерить параметры микроклимата внутри камеры стенда в режиме конвекции и вытяжной вентиляции.

5. Провести измерения параметров микроклимата на рабочих местах при выполнении работ сидя и стоя.

6. Сравнить полученные значения с нормативными, определить класс условий труда, сделать выводы.
