2.8 Расчет прочности по нормальным сечениям изгибаемых железобетонных элементов любого профиля
Рассм-им однопролет
ж/б балку, свободно лежащую на 2-х опорах
и симметрично загруженную сосредоточ
силами. Участок балки м/д грузами
наход-ся в усл-ях чистого изгиба. В его
пределах действует т-ко Мизг.
На уч-ках м/д опрой и грузом одновременно
действуют Мизг
и попер сила. При опред ступенях нагрузки
в б-не раст зоны на уч-ке
образ-ся
норм трещины, направ-ные перпен-но к оси
балки, а на участках
-
накл. Прочность изг-емых ж/б эл-ов люб
симмет профиля по норм сечениям согласно
I
гр предел сост0ний рассч-ют по стадии
III
НДС. В расч схеме усилий принимают, что
на эл-т действуют Мизг,
вычисляемый при расч значениях нагрузок,
а в арм-ре и б-не действуют усилия,
соотв-щие напр-ям, равным расч сопр-ям.
В б-не сж зоны криволин эпюру напр-ий
принимают прямоуг; а напр-ия в б-не
принимают одинак во всей сж зоне. Сечение
эл-та м.б. люб формы. В раст зоне сечения
эл-та имеется арм-ра без п/напр-ия площадью
сечения АS
с расч.напр-ием
;
п/напр-емая арм-ра площадью ASP
с расч напр-ем
;
также арм-ра м.б. в сж зоне A’S
и A’SP.
Расчет по проч-ти сечений изгибаемых эл-тов произ-ят из усл-ия: ММult, (1) где Мult - предел Мизг, к-ый м.б. воспринят сечением эл-та.

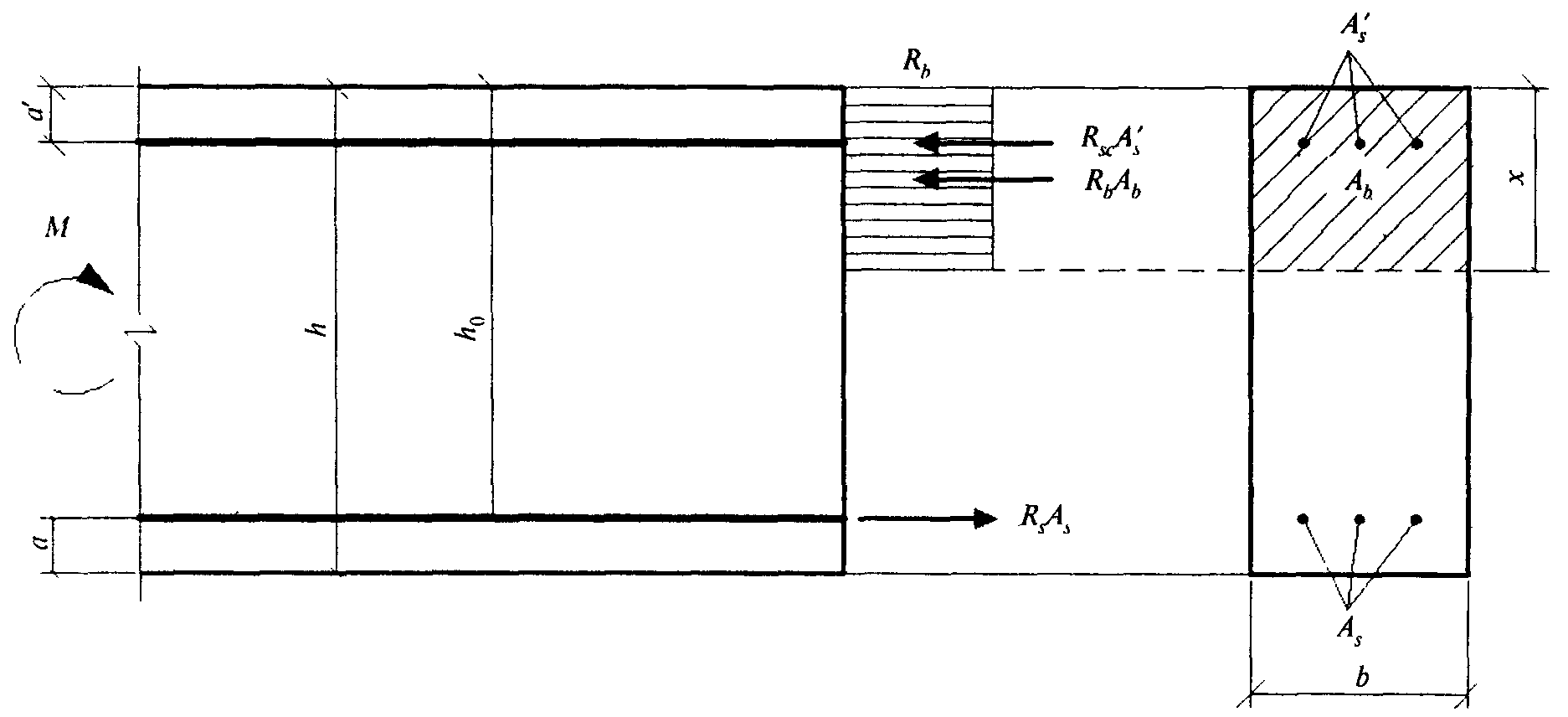

Значение Мult
для изгибаемых эл-тов прямоуг сечения
при
опред-ют по формуле: Мult
= Rb
bx(h0
- 0,5x)
+ Rsc
As(h0
- a'),
(2) при этом
высоту сж зоны х
опред-ют по формуле:
.
(3)

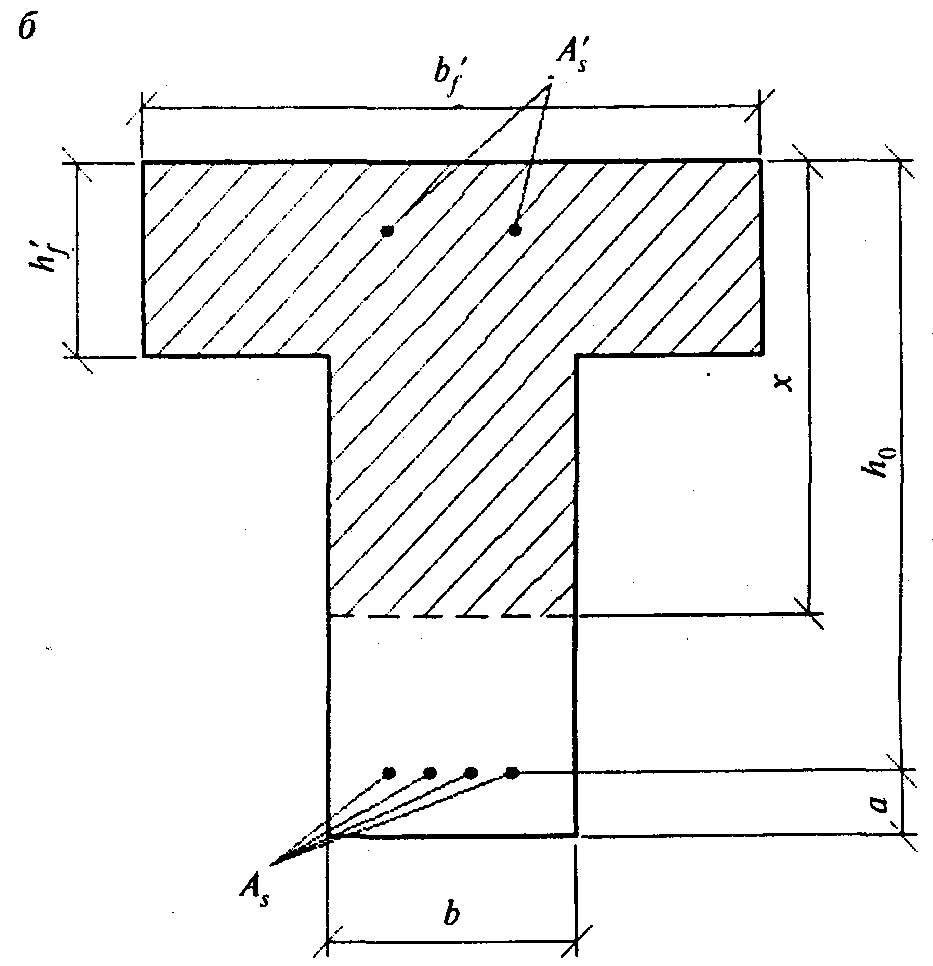

Значение Мult
для изгибаемых эл-тов, имеющих полку в
сж зоне (тавровые и двутавровые сечения),
при
опред-ют в завис-сти от положения границы
сж зоны: а) если граница проходит в полке,
т.е. соблюдается усл-ие Rs
As
Rb
b
h
+
Rsc
As,
(4) значение
Мult
определяют как для прямоугольного
сечения шириной b
;
б) если
граница проходит в ребре,
т.е. условие
(4) не собл-ся,
значение Мult
опред-ют по формуле Мult
= Rb
bx(h0-0,5x)
+ Rb
(b
- b)
h
(h0
– 0,5h
)
+Rsc
As(h
- a'),
(5) при этом высоту сж зоны б-на х
опред-ют по формуле
.
(6)
|
|
Значение bf вводимое в расчет, принимают из усл-ия, что ширина свеса полки в кажд сторону от ребра д.б. не > 1/6 пролета эл-та и не >: а)при наличии попер ребер или при h 0,1h – 1/2 рас-ия в свету м/ду продол ребрами; б)при отсутствии попер ребер (или при рас-ях м/у ними больших, чем рас-ия м/у продол ребрами) и h < 0,1h – 6h ; в) при консольных свесах полки: при h 0,1h – 6h ; при 0,05h h < 0,1h - 3h ; при h < 0,05h - свесы не учитывают.
При расчете по проч-ти изгибаемых эл-тов рекомендуется соблюдать условие хR h0.
В случае когда по конструктивным соображениям или из расчета по предел сост-ям II гр площадь раст арм-ры принята большей, чем это треб-ся для собл-ния усл-ия х R h0 допускается предел изгибающий момент Мult определять по формулам (2) или (5), подставляя в них значения высоты сж зоны х = R h0.
При симметричном арм-нии, когда RsA = Rsc As, значение Мult определяют по формуле Мult =RsAs (h0 - a'). (7)
Если вычисленная
без учета сжатой арматуры (Аs
= 0)
высота сжатой зоны х
< 2а,
в формулу
(7) подставляют
вместо а
значение
.
