2.2 Механические свойства арматурных сталей

Арм-ру в жбк устан-ют для восприятия раст-щих усилий. Арм-ра, устан-ная по расчету, наз раб, а по технолог или конструк соображениям – монтажной (обеспечивает прок положение раб арм-ры и более равномерно распред-ет усилия м/у отдел стержнями раб арм-ры, воспринимает усилия, неучтен в расчетах)

Проч-ть и деф-ции. Эти хар-ки арм стелей устан-ют по диаграмме, получаемой при испытании образцов на растяжение. Горячекатан арм сталь, имеющая на диаграмме площадку текучести обладает значит удлинением после разрыва.повышение ее проч-ти и умен-ие удлинения при разрыве достигают введением в ее состав С или лигир добавок. Существ повыш-ие проч-ти горячекатан арм стали достигается термич упрочнением или холодной деф-нием. Высоколигир и терм-ки упроч-ые арм стали переходят в пластич стадию постепенно, т.е. площадка текучести отсутствует. Для этих сталей устан-ют условный предел текучести – напр-ие σ_0,2, при к-ом остат деф-ции составляют 0,2%, и условный предел упругости σ_0,02.

Реологич св-ва хар-ся ползучестью и релаксацией. Под ползу­честью арм-ры понимают рост деф-ций под нагрузкой во времени. Она увелич-ся с повыш-ем уровня на­пр-ий и тем-ры. Под релаксацией напр-ий пони­мают снижение во времени предвари­тельных напр-ий в арм-ре при жестком закреплении ее концов, стесняю­щем свободное деф-ние арм-ры. Релаксация напр-ий зависит от мех и хим св-в, технологии изгот-ия и усл-ий прим-ия. Значитель­ной релаксацией обладают упрочненная вытяжкой проволока, термически упроч­ненная и высоколегированная стержневая арм-ра. Это свойство арматуры отриц-но сказывается на работе предварит напряжен кон-ций, т.к. оно обусловливает потерю арм-рой части задан предварит напр-ий, вследствие чего снижается трещиностойкость и жесткость этих кон-ций.

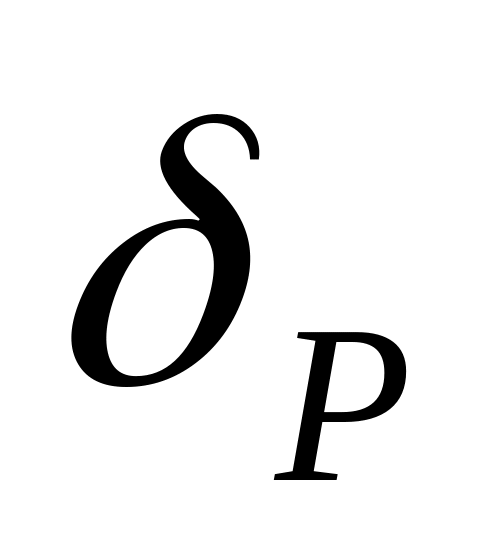

Пластич св-ва имеют большое значение для работы жбк под нагрузкой, мех-ции арм работ, удобства натяжения напрягаемой арм-ры и т.д.. Арм сталь обладает достат пластич-тью, к-ая хар-ся относит удлинением при испытании на разрыв образцов длиной 5d или 100мм и испытанием на изгиб в холодном сост-ии вокруг оправки толщиной 3-5d. Понижение пластич св-в арм сталей м. стать причиной хрупкого внезапного разрыва арм-ры кон-цях под нагрузкой, хрупкого излома напрягаемой арм-ры в местах резкого перегиба или при закреплении захвата. Полное относит удлинение после разрыва (%) устан-ся по изм-ию первонач длины образца, включающей длину шейки разрыва, а относит равномерное удлинение после разрыва (%) опред-ся по изм-ию длины образца на уч-ке не вкл-щем длину шейки разрыва.

Свариваемость хар-ся надежностью соед-ия, отсутствием трещин и др пороков мет-ла в швах и прилегающих зонах. Свар-ть имеет значение для мех-ного изгот-ия сварных сеток и каркасов, вып-ия стыков стержневой арм-ры, анкеров, заклад деталей. Хорошо свариваются горячекат, малоуглеродистые и низколегир стали. Нельзя сваривать арм стали упрочненные термической обработкой или выдержкой.

Усталостное разрушение набл-ся при действии многократно повторяющейся нагрузки и носит хар-р крупного разрушения. Предел выносливости арм стали в жбк зависит от числа повторений нагрузки, кач-ва сцепления арм-ры с б-ном, наличия трещин в б-не раст зоны и т.д.. С увелич-ем числа циклов предел выносливости умен-ся. Термич-ки упрочнен арм стали имеют понижен предел выносливости.

Динам проч-ть набл-ся при нагрузках большой интенсивности, дейст-щих на соор-ие за весьма короткий промежуток времени. В усл-ях высокой ск-ти деф-ния арме стали работают упруго при напр-ях превышающих физ предел текучести. При этом происходит запаздывание пластич деф-ций. Превышение динам предела текучести над пределом текучести при стат нагружении связано с временем запаздывания. Меньше динам упрочнение проявл-ся на условном пределе текучести лигир и терм-ки упрочнен сталей и совсем не отражается на пределе проч-ти всех видов арм сталей.
