Глава IV

4.1 Размещение усилительных пунктов на кабельной магистрали

Усилительные пункты предназначены для компенсации затухания усилительных участков линии. На кабельных магистралях большинство промежуточных усилительных станций – необслуживаемые усилительные пункты (НУП), обслуживаемыми является только часть этих станций (ОУП). Необслуживаемые пункты питаются дистанционно от ОУП, расстояние между соседними обслуживаемыми пунктами называется секцией дистанционного питания.

Размещение ОУП производиться по возможности в наиболее крупных населённых пунктах, причём расстояние по кабелю между ОУП не должно превышать длины секции дистанционного питания, установленного для кабеля и системы передачи.

Средняя длина усилительного участка определяется по формуле:

4.2 Результаты расчёта количества НУП:

Система к-5400

S_дп= 39 дБ ;

Секция ОУП-ОУП	Город	Длина секции км	Количество УУ
1	Уфа-Бакал	231 км	96
2	Бакал-Челябинск	230 км	95

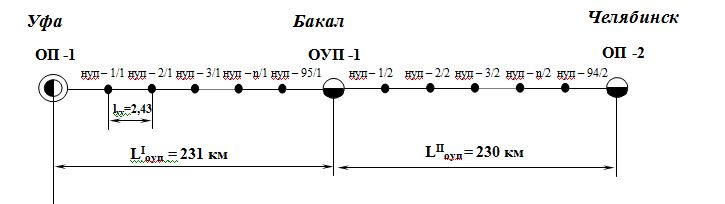

4.3 Структурная схема линейного тракта – см. приложение 2

Список используемой литературы:

1. Методическое пособие по курсовому проектированию междугородных линий связи первичной сети ЕАСС /Министерство связи СССР /Ленинградский электротехнический институт связи им.проф.М.А.Бонч-Бруевича/Ленинград– 1987г

2. Учебник для высших учебных заведений - Линии связи /Издательство “Радио и связь”/Гроднев И.И., Верник С.М./Москва – 1988г./

3. Лекционный курс – линии связи

/Санкт-Петербургский Университет Телекоммуникаций им.проф.М.А.Бонч-Бруевича/Патрик О.Г./Санкт-Петербург – 2000г./

Приложение 2

Приложение 1

Приложения 3

Глава VI

6.1 Переход к цифровым системам передачи

Научно-технический прогресс привёл к повсеместному переходу от аналоговых систем передачи информации к цифровым системам передачи. В данном проекте предусматривается такой переход. При замене старого оборудования, заменяются только системы передачи и по необходимости монтируются дополнительные необслуживаемые регенерационные пункты (НРП), а линейный тракт, по которому шла передача аналогового сигнала, используется тот же.

6.2 Расчёт первичных и вторичных параметров передачи цепей для ЦСП

Тип кабеля - КМБ-6/4

Системы передачи:

Система передачи	Количество каналов	Диапазон частот	Усилительная способность	Длина секции ДП
ИКМ - 1920	1920	до 140`000 кГц	55 дБ	240 км

Система ИКМ - 1920

Подробно для f_o = f_т/2 = 69.6 МГц

R=425,1 (Ом/км)

L=2,6*10^-4 (Гн/км)

E_э – = 1.06 С=4,6*10^-8 (Ф/км)

G=10,1*10^-4 (См/км)

=24,77 (дБ/км)

Z_в = 74,6 (Ом)

 =1508,6 (Рад/км)

_ф = 2,9*10⁵ (км/с)

6.3 Размещение регенерационных пунктов на кабельной магистрали

Регенерационных пункты предназначены для восстановления первоначальной формы, амплитуды и временных положений импульсов. На кабельных магистралях большинство промежуточных регенерационных станций – необслуживаемые регенерационные пункты (НРП), обслуживаемыми является только часть этих станций (ОУП). Необслуживаемые пункты питаются дистанционно от ОУП, расстояние между соседними обслуживаемыми пунктами называется секцией дистанционного питания.

Размещение ОРП производиться по возможности в наиболее крупных населённых пунктах, причём расстояние по кабелю между ОРП не должно превышать длины секции дистанционного питания, установленного для кабеля и системы передачи.

Средняя длина регенерационного участка определяется по формуле:

6.4 Результаты расчёта количества НРП:
