Глава III

3.1 Расчет параметров передачи цепей кабеля.

Тип кабеля – КМБ 6/4

Системы передачи:

Система передачи	Количество каналов	Диапазон частот	Усилительная способность	Длина секции ДП
К - 5400	5400	4,3 – 31,1 МГц	39.0 дБ	240 км

Основные формулы для расчета параметров передачи цепей:

Активное сопротивление, в Ом/км

Индуктивность, в Гн/км

Рабочая емкость, в Ф/км

E_э – = 1.06

Проводимость изоляции, в См/км

Коэффициент затухания, в дБ/км

Волновое сопротивление, в Ом

Коэффициент фазы, в Рад/км

Фазовая скорость, в км/с

3.1.1 Расчет параметров передачи цепей для системы К-5400

ПараметрЧастота	4,3 МГц	8,85 МГц	13,4 МГц	22,25 МГц	31,1 МГц	70 МГц (для цифровой СП)
R (Ом/км)	105,1	151,1	186	239,7	283,3	425,1
L (Гн/км)	2,6*10-4	2,6*10-4	2,6*10-4	2,6*10-4	2,6*10-4	2,6*10-4
С (Ф/км)	4,6*10-8	4,6*10-8	4,6*10-8	4,6*10-8	4,6*10-8	4,6*10-8
G (См/км)	0,62*10-4	1,28*10-4	1,93*10-4	3,21*10-4	4,49*10-4	10,1*10-4
Zв (Ом)	74,6	74,6	74,6	74,6	74,6	74,6
 (Рад/км)	93,3	190,7	288,8	479,5	670,2	1508,6
ф (км/c)	2,9*105	2,9*105	2,9*105	2,9*105	2,9*105	2,9*105
tg э	0,5	0,5	0,5	0,5	0,5	0,5
 (Дб/км)	6,13	8,8	10,8	13,96	16,5	24,77

Подробно для f_min= 4.3 МГц

R=105,1 (Ом/км)

L=2,6*10^-4 (Гн/км)

E_э – = 1.06 С=4,6*10^-8 (Ф/км)

G=0,62*10^-4 (См/км)

=6,13 (дБ/км)

Z_в = 74,6 (Ом)

 =93,3 (Рад/км)

_ф = 2,9*10⁵ (км/с)

Графическое отображение зависимостей параметров

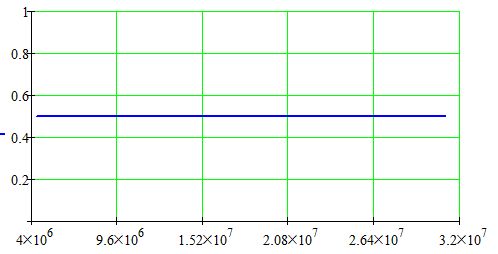

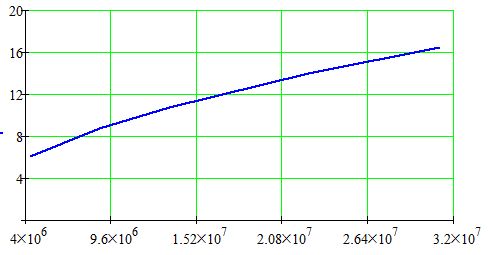

Коэффициент затухания

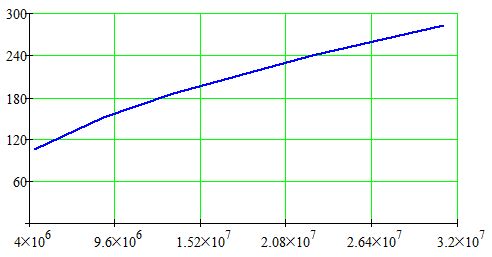

Активное сопротивление

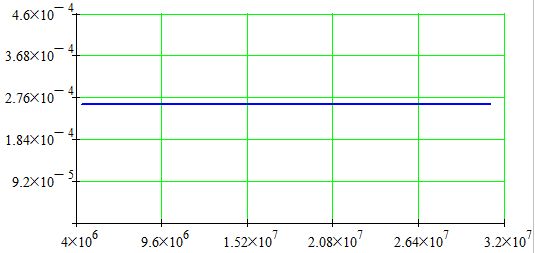

Индуктивность

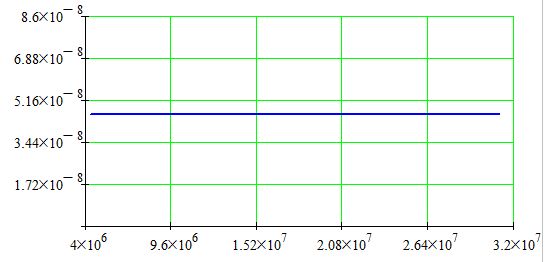

Емкость

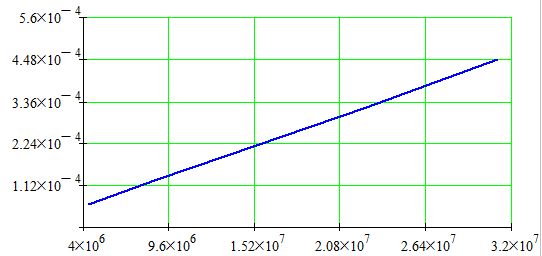

Проводимость

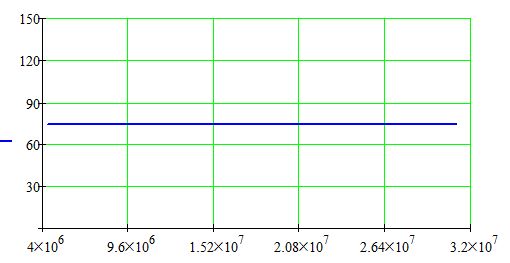

Волновое сопротивление

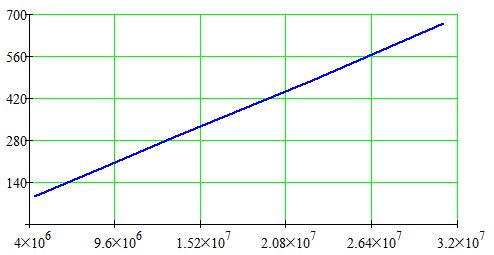

Коэффициент фазы

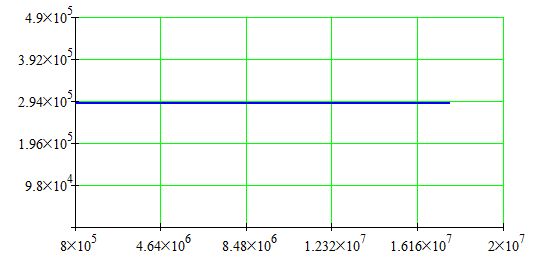

Фазовая скорость

Проводимость изоляции

Глава V

5.1 Расчет сметной стоимости и затрат труда на строительство кабельной магистрали

Для определения сметной стоимости необходимо определить объем работ по каждому виду работ отдельно.

Весь расчет сводится в таблицу:

№	Вид работ	Единица вида работ	Стоимость единицы измерения	Сметная стоимость
1	Кабель по типам: КМБ-6/4 – 448 км КМГ – 6/4 – 13 км КМК – 6/4 – 1 км	км км км	12200 р. 10 600 р. 13 000 р.	5 474 560 р. 137 800 р. 13 000 р.
2	Прокладка кабеля кабелеукладчиком	км	236 р.	108 796 р.
3	Прокладка кабеля в ручную	км	1106 р.	5099 р.
4	Устройство переходов через реки	1 переход	762 р.	13 716 р.
5	Монтаж изм. кабеля	км	343 р.	158 123 р
	ИТОГО:			5 911 094 р
	Заработная плата			25 200 р
	Накладные расходы			21 924 р.
	Плановые накопления			476 658 р
	Всего по смете			6 434 876 р.
	Стоимость канала/километра			р.

5.2 Пояснительный текст к таблице:

Весь объём работ по смете рассчитывается исходя из типа выбранного кабеля и трассы его прокладки.

По пунктам:

1. Тип прокладываемого кабеля

КМГ-6/4 - кабель, укладываемый в кабельную канализацию крупных городов, через которые проходит прокладываемая трасса

(по 6.5 км на оконечные города) (1 км кабеля = 10600 р.)

КМК-6/4 - кабель, бронированный стальными лентами для прокладки в судоходных реках (р. “Уфа” – 1*2*0.2=0.4 км – ширина) (1 км кабеля = 13000 р.)

КМБ-6/4 - кабель, прокладываемый в грунте (для данной трассы 97% от магистрали (все расчёты по прокладке кабеля ведутся исходя из этого соотношения))

(1 км кабеля = 12200 р.)

2. Прокладка кабеля кабелеукладчиком в грунте

Кабелеукладчиком прокладывается 99% кабеля КМБ-6/4 (длина кабеля прокладываемого кабелеукладчиком составляет 448 км, стоимость прокладки 1 км кабеля КМБ-6/4 составляет 236 руб. км)

3. Прокладка кабеля вручную в готовую траншею глубиной 1.2 м

(прокладывается только в траншею, разрытую вручную, масса 1м кабеля = 3.3 кг, стоимость прокладки составляет 1106 р. за 1 км)

4. Устройство переходов через реки:

Стоимость одного перехода через реку, составляет 762 руб.

762*17=12954 руб. (17 переходов через реку)

5. Монтаж изм. Кабеля

Стоимость одного монтажа, составляет 243 руб.

461*243=158 123 руб. ( каждый километр )

6. Заработная плата:

2 - инженера ( 300 руб/мес )

4 – электромеханика (200 руб/мес)

Выходные и ночные смены + 50% от основной зарплаты

((2*300 + 4*200)+700)*12=25200 руб/год

7. Накладные расходы на з/п:

87 % от зарплаты

25200*0,87=21924 руб.

8. Плановые накопления:

8% от всей суммы

9. Стоимость канала/километра

канал/км
