Ауаның салыстырмалы ылғалдығын гигрометр мен психрометрдің көмегімен анықтау
Жұмыстың мақсаты: Ауаның салыстырмалы ылғалдығын гигрометр мен психрометрдің көмегімен анықтау
Құрал- жабдықтар: гигрометр, термометр, психрометр, жылдам буланатын сұйықтық
Теориялық түсінік:
Жұмыс барысы:
№1 тапсырма Металл гигрометр көмегімен ауа ылғалдығын анықтау
Жұмсақ матамен гигрометрдің өңделген қабырғасы мен сақинасын сүртіңдер. Егер қабырғаларда немесе сақиналарда майлы дақтар қалса, оларды спиртке батырылғын мақтамен сүрту қажет.
Сыныптағы ауа температурасын анықтаңдар.
Г
игрометр
камерасына үстінде орналасқан тесік
арқылы жылдам буланатын сұйықтықты
құйыңдар.Гигрометрдің камерасына термометрді салыңдар.
Гигрометр камерасының шетіндегі тесікке резеңке алмұртты жалғаңдар.
Айна тәрізді бетін өздеріңе қаратып орналастырыңдар. Бұл аспаптың бетін бақылау үшін қажет.
Алмұртты қысып және жіберіп ауаны үрлеп, камера қабырғаларының бетін бақылаңдар. Оны сақина бетімен салыстырыңдар.
Шық пайда болған сәтте, яғни ішкі айна тәрізді бетінде су тамшылары пайда болғандағы термометр көрсетулерін бақылаңдар.
Ауаны үрлеуді тоқтатыңдар және шық толық жойылғанша термометр көрсетулерін бақылауды жалғастырыңдар.
Тәжірибені бірнеше рет қайталаңдар.
Тәжірибе нәтижелерін кестеге жазыңдар.
Тәжірибе № саны |
Ауа температурасы, 0С |
Шықтың пайда болу температурасы, 0С |
1 |
200С |
150С |
2 |
|
|
3 |
|
|
Келесі формула бойынша қаныққан су буының қысымы (р0) мен тығыздығының (
)
температураға тәуелділік кестесін
пайдаланып салыстырмалы ылғалдықты
есептеңдер:
Мұндағы p0-қаныққан бу қысымы.
Қаныққан су буының қысымы (р0) мен тығыздығының ( ) температураға тәуелділік кестесі
-
Р, кПа
, г/м3
-5
0,40
3,2
0
0,61
4,8
1
0,65
5,2
2
0,71
5,6
3
0,76
6,0
4
0,81
6,4
5
0,83
6,8
6
0,93
7,3
7
1,0
7,8
8
1,06
8,3
9
1,14
8,8
10
1,23
9,4
11
1,33
10,0
12
1,40
10,7
13
1,49
11,4
14
1,60
12,1
15
1,71
12,8
16
1,81
13,6
17
1,93
14,5
18
2,07
15,4
19
2,20
16,3
20
2,33
17,3
№
2
тапсырма

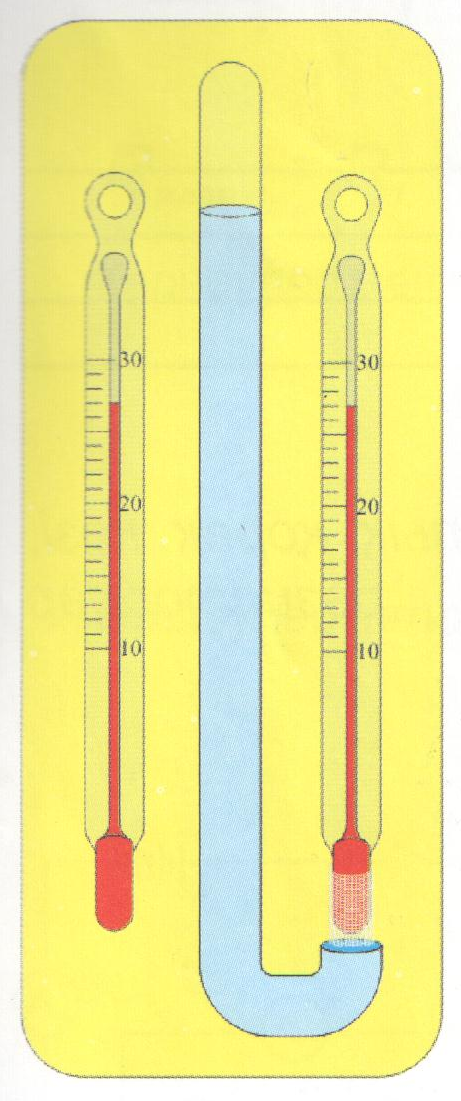

Ауа ылғалдылығын психрометр көмегімен
анықтау
Психрометрдің ыдысына су құйып, орнына қойыңдар.
Құрғақ термометрдің көрсетуін анықтаңдар.
Ылғалды термометрдің көрсетуін анықтаңдар.
Термометрлердің көрсеткіштерінің айырмасын анықтаңдар.
Психрометриялық кесте бойынша ауа ылғалдығын анықтаңдар.
Бөлме температура- сы, 0С |
Шықтың пайда болу температура- сы, 0С |
Ылғал. темп. |
Р, кПа |
Термометрлердің көрсеткіштерінің айырмасы |
|
Психрометриялық кесте бойынша ауа ылғалдығы |
Гигрометр бойынша ауа ылғалдылығы |
25 |
15 |
22 |
1,71 |
60 |
3,17 |
59 |
54 |
, кПа
Қорытынды: Медициналық-биологиялық зерттеулер бойынша тұрғын үйлердегі ауаның тиімді салыстырмалы ылғалдылығы 40-60% аралығында болу керек. Біздің зерттеуіміз бойынша бөлмедегі ауа ылғалдылығы 59% ға тең болды.

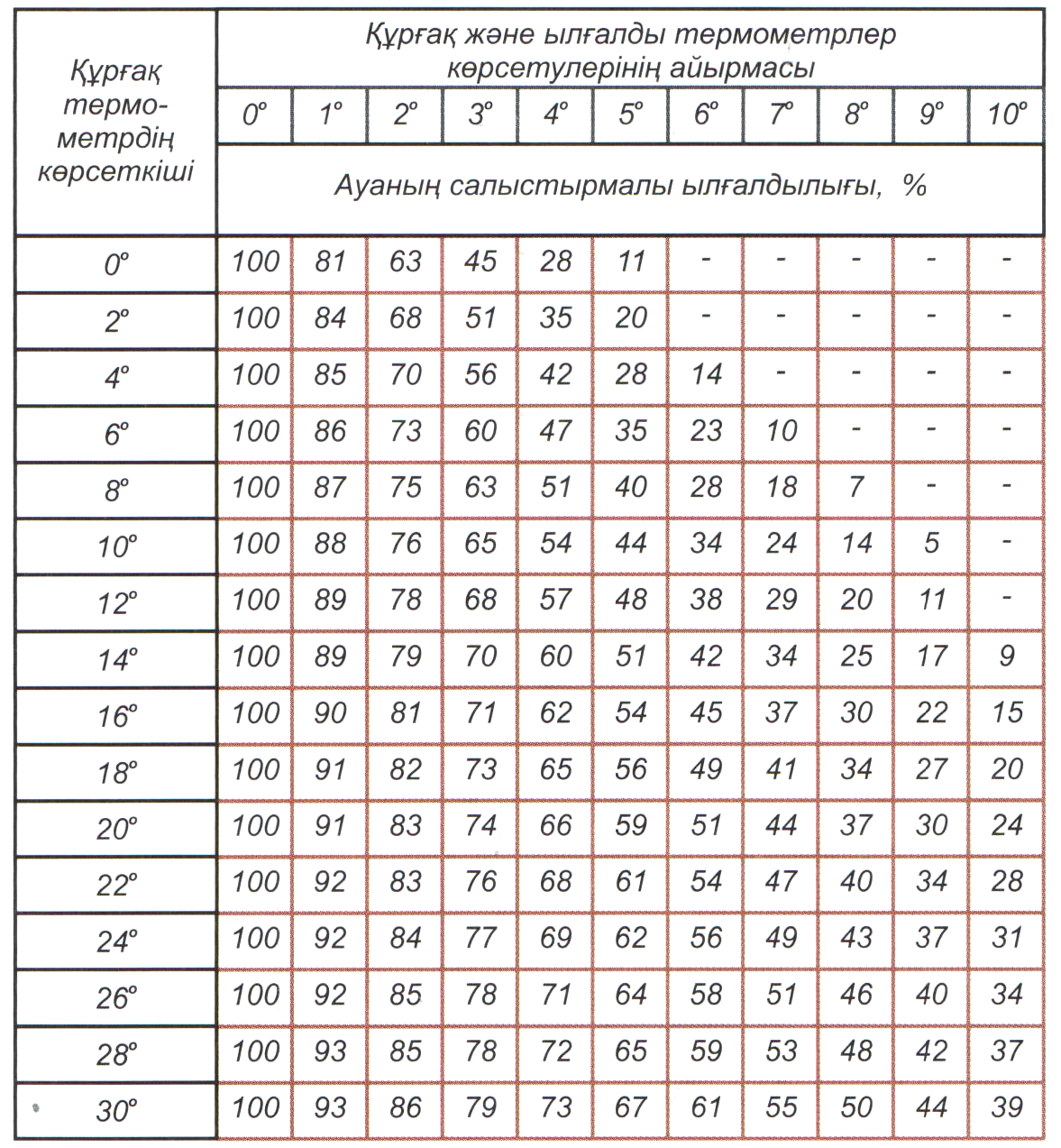

Психиометриялық кесте
