2. Расположение скважин, форма сеток и расстояния между скважинами.

Под сеткой скважин понимают сеть, на которой размещаются добывающие и нагнетательные скважины

на эксплуатационном объекте. Правильный выбор сетки скважин — важнейшее звено в обосновании рациональной системы разработки объекта.

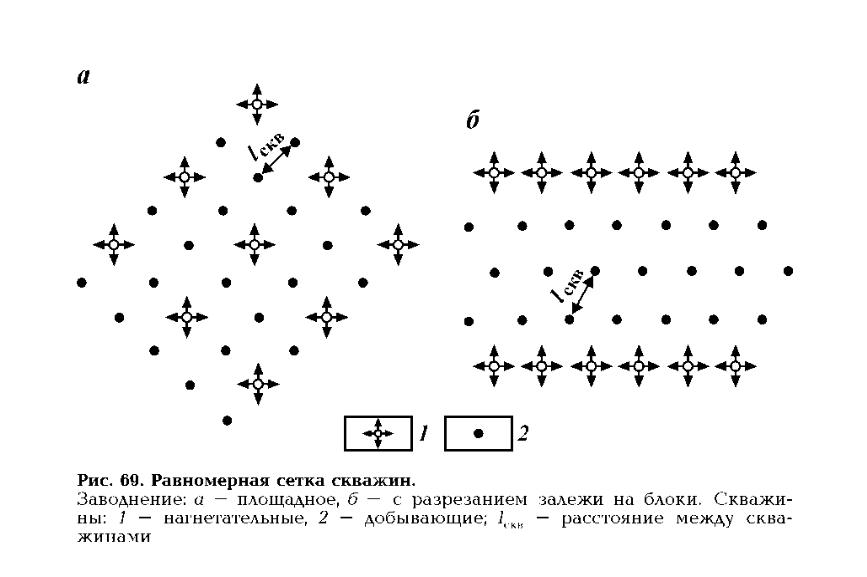

По характеру размещения скважин основного фонда различают сетки равномерные и равномерно-переменные. Равномерными называют сетки с одинаковым расстоянием между всеми скважинами. Эти сетки рекомендуются для залежей, скважины которых характеризуются ограниченными радиусами действия, т.е. при низкой проницаемости или высокой неоднородности пластов, при повышенной вязкости нефти, а также для обширных зон нефтяных залежей, представляющих собой нефтегазовые зоны или подстилаемые водой. Равномерное размещение скважин производят при площадном и избирательном заводнении, при разрезании залежей на узкие блоки (рис. 69). В последнем случае добывающие и нагнетательные скважины фактически располагаются рядами. Равномерные сетки целесообразны также при внедрении новых методов воздействия на пласт, которые применяют для малопродуктивных залежей. Преимущество равномерных сеток заключается в том, что они позволяют вноситизменения в принятые системы разработки по мере более углубленного изучения объектов, изменять размещение нагнетательных скважин или увеличивать их количество, повсеместно или выборочно уплотнять сетку, осуществлять регулирование разработки путем периодического изменения направления потоков жидкости в пластах и т.д.

Равномерно-переменными называют сетки с линейным расположением скважин, в которых расстояние между рядами скважин больше, чем расстояние между скважинами в рядах (рис. 70). Расстояние между рядом нагнетательных и ближним рядом добывающих скважин может равняться расстоянию между рядами добывающих скважин или быть несколько большим. Увеличение расстояний между рядами спо собствует продлению безводного периода эксплуатации скважин. Такое расположение скважин возможно и целесообразно на залежах пластового типа, которые, благодаря высокой продуктивности и относительно однородному строению, могут разрабатываться на природных режимах вытеснения нефти водой или в сочетании с теми видами заводнения, при ко-

торых нагнетательные скважины располагаются рядами (законтурное, приконтурное, разрезание на широкие блоки). В последние годы применяется ячеистое равномерно-переменное размещение скважин, рекомендуемое для карбонатных трещинно-поровых пластов при повышенной вязкости пластовой нефти. При расположении скважин рядами различают ряды замкнутые и незамкнутые. Замкнутыми называют ряды, которые имеют вид колец, обычно неправильной формы, примерно

повторяющей конфигурацию контура нефтеносности залежи или границ площади, выделенной для самостоятельной разработки. Замкнутыми рядами добывающие скважины располагают на залежах пластово-сводового типа. Незамкнутыми называют ряды, обычно прямолинейные, которые пересекают залежь в определенном направлении и обрываются вблизи контура нефтеносности. Сюда же относят ряды, параллельные контуры нефтеносности, на залежах, тектонически или литологически экранированных. В таких случаях ряды будут изогнутыми.

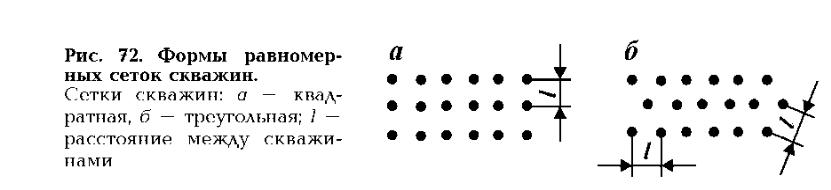

По форме равномерные сетки скважин основного фонда подразделяются на треугольную и квадратную (рис. 72). Треугольную сетку применяют при равномерном размещении

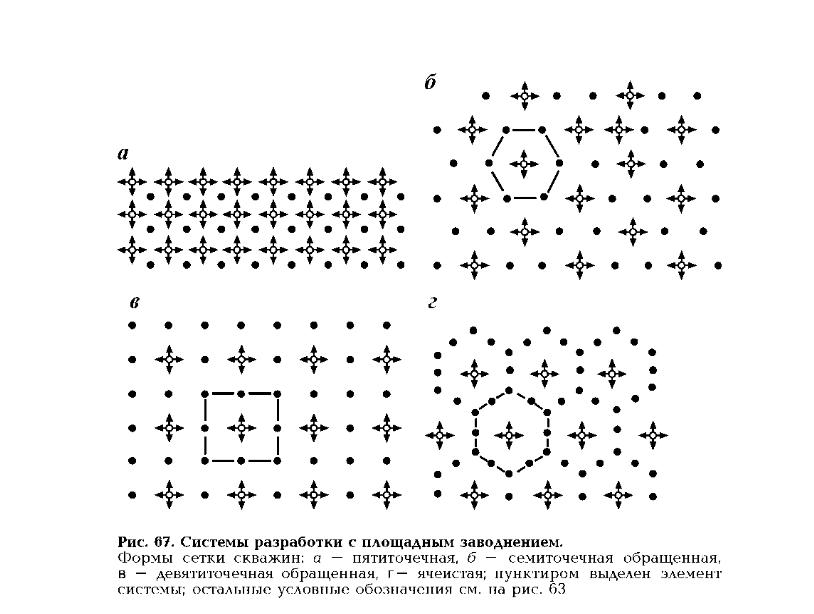

скважин рядами, т.е. при разрезании залежей на блоки, а также при семиточечном площадном заводнении . Квадратную сетку проектируют при пятиточечном, девятиточечном и часто при избирательном заводнении

Скважины в равномерно-переменных сетках располагают в шахматном порядке для обеспечения более равномерного перемещения контуров нефтеносности при разработке залежей.

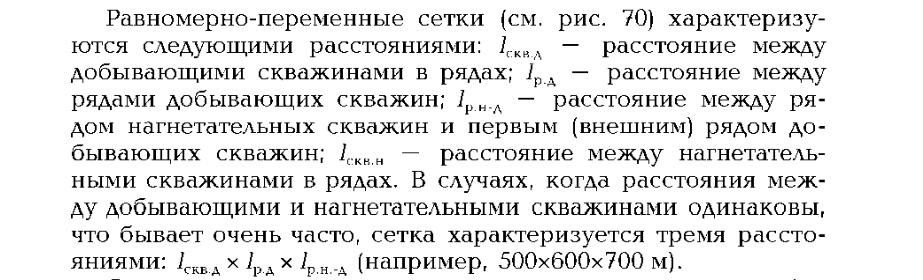

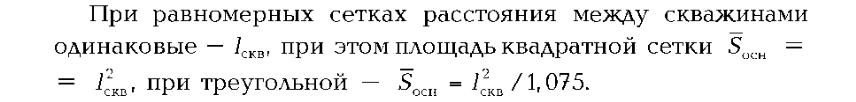

К важнейшим показателям сетки основного фонда скважин относится ее плотность, которая характеризуется расстояниями в (м) между скважинами и между рядами, а также удельной — S на одну скважину (га/скв.)
