№ экз. билета 1 1. Нефтепромысловая геология как наука и ее значение.

Нефтегазопромысловая геология — прикладная наука: это отрасль геологии, занимающаяся детальным изучением месторождений и залежей нефти, газа и газокон-

денсата в начальном (естественном) состоянии и в процессе разработки для определения их народнохозяйственного значения и рационального использования недр. Из этого определения видно, что нефтегазопромысловая геология подходит к изучению месторождений и залежей углеводородов (УВ) с двух точек зрения. Во-первых, залежи УВ изучаются в статическом состоянии как природные геологические объекты. Целями такого изучения являются технико-экономические обоснование ценности залежи, получение необходимой геолого-промысловой информации для проектирования разработки и геологического обоснования системы и показателей будущей разработки.

Во-вторых, залежи УВ изучаются в динамическом состоянии, так как в них при эксплуатации происходят процессы движения нефти, газа и воды к забоям добывающих и от забоев нагнетательных скважин. Особенности динамики этих процессов обусловливаются естественными геологическими свойствами залежи (т.е. свойствами в статическом состоянии) и характеристиками запроектированной системы разработки. Другими словами, залежь нефти и газа, введенная в разработку, представляет собой неразрывное целое, состоящее уже их двух компонентов: геологической (сама залежь) и

технической (система разработки). Это целое называют геолого-техническим комплексом (ГТК). Таким образом, значение нефтегазопромысловой геологии состоит в обобщении и анализе всесторонней информации о месторождениях и залежах нефти и газа как объектах народнохозяйственной деятельности с целью геологического обоснования наиболее эффективных способов организации этой деятельности, обеспечения рационального использования и охраны недр и окружающей среды.

2. Пластовые давления, карты изобар, методы определения давления.

Пластовое давление — один из важнейших факторов, определяющих энергетические возможности про-

дуктивного пласта, производительность скважин и залежи в целом. Под пластовым понимают давление, при котором в продуктивном пласте нефть, газ, вода, а в водоносном — вода находятся в пустотах пластов-коллекторов. Если вскрыть скважиной водоносный пласт-коллектор и снизить в ее стволе уровень промывочной жидкости, то под действием пластового давления в эту скважину из пласта нач-

нет поступать вода. Ее приток прекращается после того, как столб воды уравновесит пластовое давление. Аналогичный процесс — поступление в скважину нефти, газа — протекает при вскрытии нефтегазонасыщенного пласта. Следовательно, пластовое давление может быть определено по высоте столба пластовой жидкости в скважине при установлении статического равновесия в системе пласт — скважина.

Каждая залежь УВ имеет некоторое природное пластовое давление. В процессе разработки залежи пластовое давление обычно снижается. Соответственно различают начальное (статическое) и текущее (динамическое) пластовое давление. В настоящем разделе освещаются вопросы, связанные с начальным пластовым давлением

Начальное (статическое) пластовое давление — это давление в пласте-коллекторе в природных условиях, т.е. до начала извлечения из него жидкостей или газа. Значение начального пластового давления в залежи и за ее пределами определяется особенностями природной водонапорной системы, к которой приурочена залежь, и местоположением залежи в этой системе.

Природной водонапорной системой называют систему гидродинамически сообщающихся между собой пластов-коллекторов и трещинных зон с заключенными в них напорными водами, которая характеризуется едиными условиями возникновения и общим механизмом непрерывного движения подземных вод, т.е. единым генезисом напора.

В пределах каждой водонапорной системы могут быть выделены три основных элемента

область питания — зоны, в которых в систему поступают воды, за счет чего создается давление, обусловливающее движение воды; область стока — основная по площади часть резервуара,

где происходит движение пластовых вод; область разгрузки — части резервуара, выходящие на

земную поверхность или расположенные в недрах (например, связанные с дизъюнктивным нарушением), в которых происходит разгрузка подземных вод. Природные водонапорные системы подразделяют на ин-

фильтрационные и элизионные, различающиеся взаимнымрасположением указанных зон, условиями создания и значениями напора (см. следующие разделы настоящей главы). Соответственно залежи УВ, приуроченные к водонапорным системам указанных видов, обычно обладают различными повеличине значениями начального пластового давления при одинаковой глубине залегания продуктивных пластов.

В зависимости от степени соответствия начального пластового давления глубине залегания пластов-коллекторов выделяют две группы залежей УВ: залежи с начальным пластовым давлением, соответствую-

щим гидростатическому давлению; залежи с начальным пластовым давлением, отличающимся

от гидростатического.

Пластовое давление в продуктивном горизонте на какую либо дату, устанавливающееся при работе практически всего фонда скважин, называют текущим или динамическим пластовым давлением.

Контроль за изменением пластового давления в продуктивном пласте в целом в процессе разработки залежи проводят с помощью карт изобар.

Картой изобар называют нанесенную на план расположения забоев скважин систему линий (изобар) c равными значениями динамического пластового давления на определенную дату. Эта карта отображает особенности общего распределения динамического пластового давления в залежи, без учета локальных воронок депрессии каждой скважины. Карты изобар составляют обычно на конец каждого квартала. В периоды продолжительной стабилизации давления их можно составлять раз в полугодие. Полугодовой интервал может быть установлен также в исключительно сложных для

исследования скважин условиях — при резкой пересеченности рельефа, заболоченности местности, в условиях шельфа и др. При построении карты используют данные о приведенном пластовом давлении. Для решения некоторых специальных задач могут быть построены карты абсолютного (замеренного у пласта) динамического пластового давления.

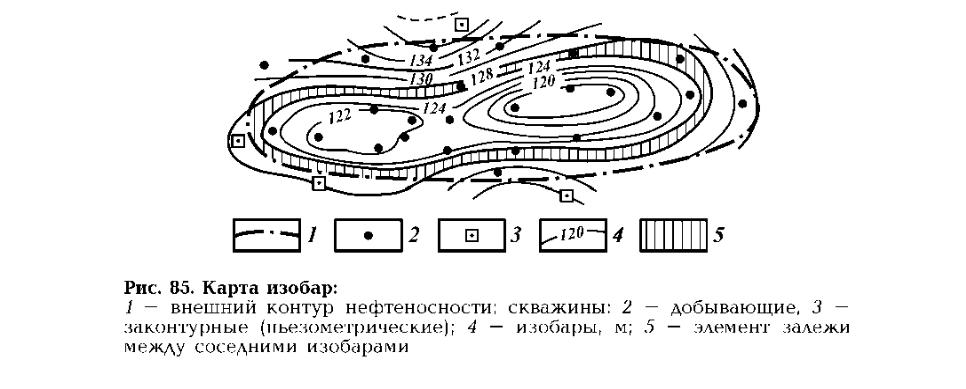

Карта изобар (рис. 85) служит основой для определения среднего динамического пластового давления на определенную дату по залежи (или отдельным ее частям). Среднее динамическое пластовое давление в залежи можно представить как давление, которое установилось бы в ней после прекра-

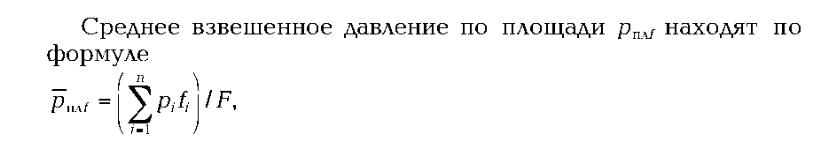

щения эксплуатации залежи и полного его перераспределения и выравнивания (в условиях изоляции залежи от окружающей среды). Среднее динамическое пластовое давление залежи определяют с помощью карты изобар как среднее взвешенное по ее площади или объему.

Способ замера пластового давления выбирают в зависимости от характера насыщения пласта (нефть, газ, вода), назначения скважины, способа ее эксплуатации, технического состояния и др. Добывающие нефтяные скважины — фонтанные и газлифтные, простаивающие обводненные и нагнетательные — исследуют, замеряя давление прямым способом, т.е. путем спуска глубинного манометра к середине толщины пласта. В скважинах, где глубина спуска прибора ограничена техническими причинами, замер выполняют на меньшей, но максимально возможной глубине, ниже которой плотность нефти по стволу скважины постоянна. В пьезометрических скважинах пластовое давление можно замерить глубинным манометром, а также установить путем замера уровня воды или, если скважина переливает, устьевого давления. В механизированных нефтяных скважинах пластовое давление измеряют малогабаритными манометрами, спускаемыми в межтрубное пространство на максимально достигаемую глубину, с последующим определением истинного давления Чтобы избежать этого, часть данных о пластовом давлении можно получать косвенно — по данным измерения в скважинах забойного давления при нескольких (не менее

трех) установившихся режимах работы — путем построения зависимости дебит — забойное давление и экстраполяции ее до оси давления. Пользуясь этим методом, можно давать и дифференцированную оценку текущего давления в пластах многопластового объекта разработки. Для этого при исследовании объекта в целом на нескольких установившихся режимах отбора (замер дебита и забойного давления) замеряют

дебит каждого из пластов в отдельности с помощью глубинного дебитомера. По полученным данным строят названные зависимости для объекта в целом и для каждого его пласта в отдельности. Экстраполяция их до оси ординат позволяет установить значения текущих пластовых давлений.
