1. Характеристика сооружаемого объекта

Проектом предусмотрено возведение эксплуатационной базы дистанции пути. Здание выполнено по схеме 12+2*18+12 с шагом колонн 6 метров. Часть фундаментов выполнена в монолитном варианте.

Строительный объем здания.

V=l*b*h;

l=18*6=108м;

b=12+2*18+12=60м;

h=10,6-1-0,15=9,45м.

2. Производство земляных работ.

2.1. Разбивка и закрепление осей здания.

При подготовке территориальной строительной площадки или трассы линейного земляного сооружения их расчищают от кустарника, пней, леса и больших камней, снимают слой растительного грунта или торфа, сносят существующие и неиспользуемые строения. При наличии на площадке высокого уровня грунтовых вод с выходом их на поверхность земли производится подсыпка грунта или осушение территориальным путем устройства системы дренажей, водоперехватывающих и водоотводных канав.

В населенных пунктах проектируемые здания и сооружения привязываются к красным линиям, а новые строительные площадки привязываются к пунктам государственной триангуляции и разбиваются на квадраты по 100 или 200 метров. Вершины квадратов закрепляются временными реперами. К сети квадратов, называемой опорной геодезической сеткой, привязываются все здания и сооружения. Разбивку начинают с выноса и закрепления на местности створными знаками основных разбивочных осей, в качестве которых принимаются согласно разбивочным чертежам взаимно перпендикулярные крайние (А-А, I-I) или центральные (Б-Б, n-n) оси здания. Затем вокруг будущего котлована на расстоянии 2-3 метра от его уровня параллельно разбивочным осям устанавливается обноска, которая состоит из забитых в грунт металлических стоек или вкопанных деревянных столбов и прикрепленных к ним досок. Верхняя часть доски устанавливается по нивелиру на высоте до 2 метров и, по возможности, на уровне нулевой отметки или на установленном одинаковом расстоянии от нее. На обноску переносятся основные разбивочные оси здания, которые закрепляются гвоздями или пропилами, и нумеруются.

Размеры котлована поверху, понизу и другие характерные точки отмечаются хорошо видимыми колышками или вешками. Для пропуска машин в котлован в обноске устраиваются разрывы. Обноска используется только в начальный период строительства, так как в процессе производства работ она быстро выходит из строя, поэтому после возведения подземной части здания основные разбивочные оси переносятся на его цоколь. Створные знаки и отметки на цоколе служат для передачи основных разбивочных осей на этаже здания.

2.2. Планировка площадки с выбором типа бульдозера и определение продолжительности работ.

Перед началом производства работ на месте возводимого объекта производится планировка площадки.

Площадь планировки здания определяется по наружным размерам здания с добавлением 10 метров по длине и ширине здания в каждую сторону.

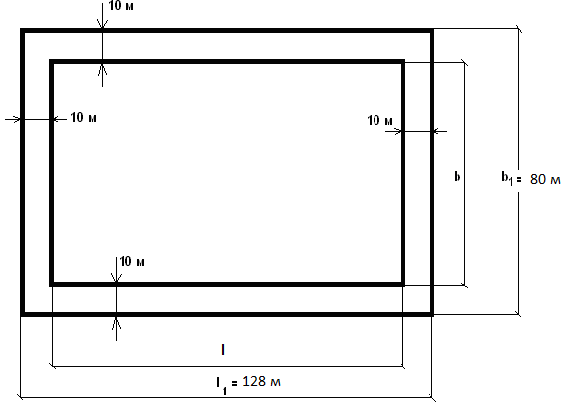

Рис. 2.1. Схема планировки строительной площадки

Площадь планировки здания:

F=l₁*b₁;

F=80*128=10240 м².

Примем бульдозер ДЗ-8.

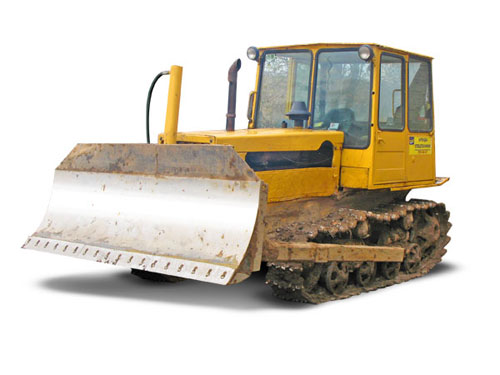

Рис. 2.2. Бульдозер ДЗ-8 на гусеничном ходу

Технические характеристики бульдозера дз-8.

Тип отвала	Неповоротный
Длина отвала	3,03м
Высота отвала	1,1м
Управление:	Канатное
Мощность	79 кВт
Марка трактора	Т-100
Масса бульдозерного оборудования	1,58т

Расчет времени планировки площадки.

Где F_пл – площадь планировки (F_пл=10240 м²),

n_вр – норма по времени (n_вр=0,84)

В сменах:

2.3. Разработка траншеи под фундамент, выбор типа экскаватора и определение продолжительности работ.

Сооружение фундамента начинается с разработки траншеи при использовании грунтов как естественных оснований под фундамент нельзя допускать ухудшение их природных свойств и качеств несущей способности в результате замачивания, размыва, воздействия механизмов и транспортных средств, промерзания и выветривания, поэтому необходимо предпринимать меры по защите траншеи.

В случаях, когда грунты находятся в мерзлом состоянии, разработку траншеи и сооружение фундамента ведут при устойчивых среднесуточных температурах ниже 0̊С. Если работу приходится выполнять при плюсовых температурах, то основу защищают от протаивания.

Перерыв между окончанием разработки траншеи и установки фундамента не допускается. При вынужденных перерывах необходимо предусмотреть меры для сохранения природных свойств грунтов. Непосредственно перед возведением фундамента дно защищают, под монолитные бетоны укладывают прослойку из уплотненного щебня, что обеспечивает надлежащую точность установки арматуры и предотвращает утечку цементного раствора из бетонной смеси.

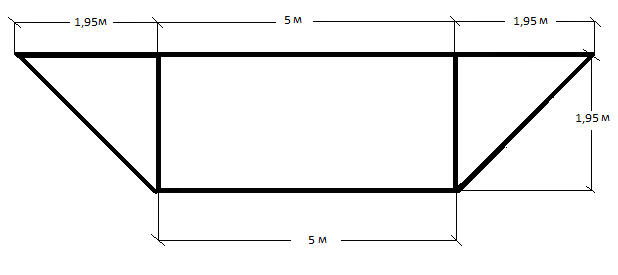

Рис. 2.3. Схема траншеи под фундамент

Для разработки траншеи принимаем экскаватор обратную лопату Э-652 объемом ковша 0,65 м³.

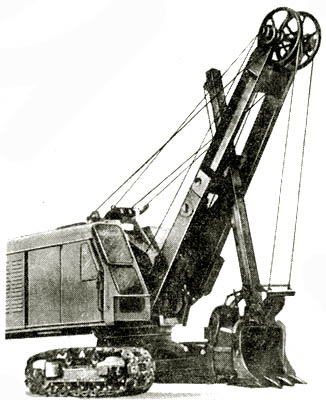

Рис. 2.4. Экскаватор обратная лопата Э-652

Технические характеристики экскаватора Э-652.

Марка дизель Д-108
Мощность двигателя, л.с. 75 - 82
Управление пневматическое
Скорость передвижения, км/ч	3,01
Минимальная продолжительность рабочего цикла для прямой лопаты, сек	15
Общий вес экскаватора, т	21,25
Длина крановой стрелы, м	10 / 18 / 18 с гуськом
Максимальная грузоподъемность, т	10 / 7,5 / 2,5

Площадь поперечного сечения траншеи:

Суммарный объем траншеи:

.

Время разработки траншеи:

n_вр=2,5;

В сменах:

3. Технология производства работ по устройству монолитного фундамента.

3.1. Выбор типа опалубки. Требования, предъявляемые к составу звена плотников.

В соответствии с заданием в проекте предусматривается устройство части фундамента здания в монолите.

Опалубкой называется форма, повторяющая геометрические очертания бетонной конструкции и служащая для ее устройства.

Требования, предъявляемые к опалубке:

1) Прочность;

2) Геометрическая неизменяемость;

3) Сохранение формы в процессе производства работ;

4) Индустриальность изготвления;

5) Многократность использования (оборачиваемость);

6) Удобство сборки и разборки;

7) Минимальная стоимость;

8) Отсутствие щелей;

9) Ровная поверхность, прилегающая к бетону.

В данном курсовом проекте выбираем мелкощитовую разборно-переставную деревянную опалубку.

Состав работ при устройстве опалубки:

1. Проверка разметки по осям и отметкам.

2. Установка щитов.

3. Установка креплений опалубки распорками и с помощью стяжек.

4. Выверка установленной опалубки.

Состав работ при распалубке:

1. Снятие элементов крепления.

2. Снятие щитов.

3. Сортировка и очистка элементов опалубки к месту складирования и укладка в штабель.

Площадь щитов опалубки:

Нижняя ступень: ;

Средняя ступень ;

Верхняя ступень ;

Гнездообразователь: .

Общая площадь опалубки:

N=76 – общее число колонн;

.

Трудоемкость монтажа опалубки:

Где F_оп – площадь опалубки,

n_вр=0,51 – норма времени .

Продолжительность монтажа опалубки:

Где T – трудоемкость монтажа опалубки

n – число рабочих в звене (n=2);

Состав звена: 1 плотник 4 разряда, 1 плотник 2 разряда.

Трудоемкость распалубки:

Где F_оп – площадь опалубки,

n_вр=0,13 – норма времени .

Состав звена: 1 плотник 3 разряда, 1 плотник 2 разряда.

Продолжительность распалубки:

Где T – трудоемкость распалубки:

n – число рабочих в звене.
