2.2 Выбор киПиА локальной сар Датчик уровня металла переносной Тип 1 (дум-м)

Датчик ДУМ-М (рисунок 2.2) используется для измерения уровня расплавленного металла в слябовых и блюмовых кристаллизаторах УНРС. Используется как основной датчик, либо как резервный при отказе основного (встроенного) датчика. Устанавливается на защитную плиту кристаллизатора.

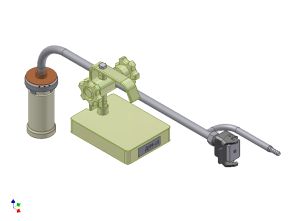

Рисунок 2.2 – Датчик уровня металла ДУМ-М

Принцип действия основан на токовихревом эффекте. При протекании тока по обмоткам создается переменное электромагнитное поле. Это поле индуцирует вихревые токи в расплавленном металле, которые в свою очередь создают вторичное электромагнитное поле. Величина вторичной ЭДС и является мерой уровня расплавленного металла в кристаллизаторе.

Технические характеристики датчика ДУМ-М представлены в таблице 2.1.

Таблица 2.1 – Технические характеристики переносного датчика уровня металла Тип 1 (ДУМ-М)

Диапазон измерения уровня металла, мм	от 20 до 150
Диапазон измерения уровня металла, рекомендуемый для автоматической стабилизации, мм	от 60 до 100
Максимальный индицируемый уровень металла, мм	250
Напряжение питания (переменное), В	3

Продолжение таблицы 2.1

Потребляемая мощность, Вт	1
Габаритные размеры, мм	800х370х220
Масса, кг	13
Параметры охлаждения: - охлаждающая среда - избыточное давление, атм. - температура, °С, не более - расход, л/мин	воздух 2,50,5 50 300100
Подключение Электрический кабель Магистраль воздушного охлаждения	Кабель ДУМ-М1 3/4”
Окружающая среда Температура воздуха, °С Относительная влажность воздуха, %	от минус 25 до плюс 300 ºС от 20 до 98

Датчик уровня металла встроенный Тип 2 (ДУМ-Б)

Датчик ДУМ-Б (рисунок 2.3) используется для измерения уровня расплавленного металла в слябовых и блюмовых кристаллизаторах УНРС. Датчик встраивается в конструкцию воротника кристаллизатора. Электрический кабель и шланг охлаждения прокладываются под защитной плитой кристаллизатора.

Рисунок 2.3 – Датчик уровня металла ДУМ-Б

Принцип действия основан на токовихревом эффекте. При протекании тока по обмоткам создается переменное электромагнитное поле. Это поле индуцирует вихревые токи в расплавленном металле, которые в свою очередь создают вторичное электромагнитное поле. Величина вторичной ЭДС и является мерой уровня расплавленного металла в кристаллизаторе.

Технические характеристики датчика ДУМ-Б представлены в таблице 2.2.

Таблица 2.2 – Технические характеристики встроенного датчика уровня металла Тип 2 (ДУМ – Б)

Диапазон измерения уровня металла, мм	от 20 до 150
Диапазон измерения уровня металла, рекомендуемый для автоматической стабилизации, мм	от 60 до 100
Максимальный индицируемый уровень металла, мм	250
Напряжение питания (переменное), В	6
Потребляемая мощность, Вт	3
Габаритные размеры, мм	200х120х60
Масса, кг	5
Параметры охлаждения: - охлаждающая среда - избыточное давление, ати - температура, °С, не более - расход, л/мин	воздух 2,50,5 50 300100
Подключение Электрический кабель Магистраль воздушного охлаждения	Кабель ДУМ-Е2 3/4”
Окружающая среда Температура воздуха Относительная влажность воздуха, %	от минус 25 до плюс 300 ºС от 20 до 98
