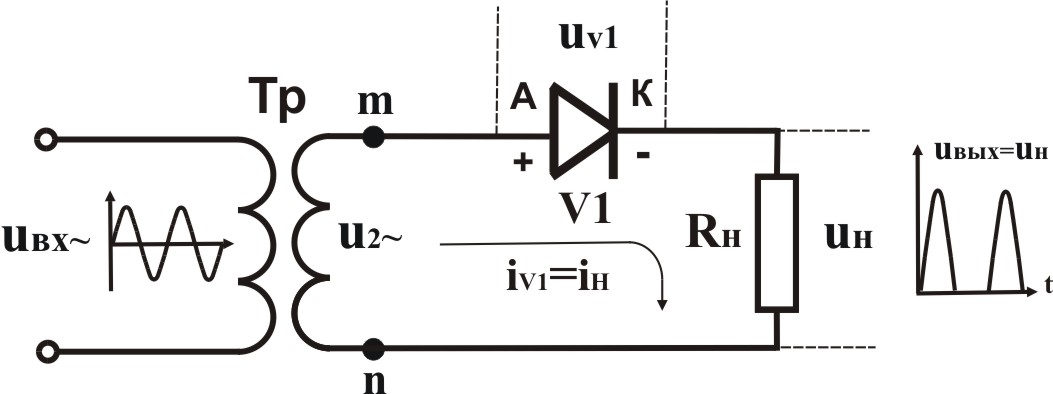

Однополупериодная схема ву

u_ВХ~ = u_1~ = U₁m sin (t) ; u_2~ = U₂m sin (t)

Будем считать, что Тр и вентиль V1 – идеальны: Rтр = 0; Rпр = 0, Rобр = 

1–й полупериод

в (.) m “+” => + на А V1 => _А > _К => V1 – открыт (Rv1’=Rпр=0) => течет ток по цепи m –> V1 –> Rн –> n –> m

Величина тока i_Н’ = i_V1’ = u_2~’/(Rv1’+ Rн) = u_2~’/Rн (Rv1’=Rпр=0)

Напряжение на нагрузке Uн’ = i_Н’Rн = u_2~’

2–й полупериод

в (.) m “–” => – на А V1 => _А < _К => V1 – закрыт (Rv1”=Rобр= ) => ток в цепи и напряжение на нагрузке равны 0.

i_Н” = i_V1” = 0; u_H” = 0

В 1п/пер ВУ ток и напряжение на нагрузке существует только половину периода (когда вентиль открыт).

Обратное напряжение на закрытом вентиле – из II закона Кирхгофа u_2~ = u_V1”+u_H” (u_H” = 0) => u_V1” = u_2~ – напряжение на закрытом вентиле равно выпрямляемому напряжению, а его максимальное значение Uобр макс = U₂m – амплитуде выпрямляемого напряжения (в 2 раз больше его действующего значения).

Основные параметры схемы:

1. Постоянная составляющая выходного напряжения

2. Коэффициент пульсации Кп

Umax = U₂m; Umin = 0 =>

Uн = (Umax – Umin)/2 = U₂m/2

Kп = Uн / Uнср =

(U₂m/2) / (/U₂m) =  / 2 = 1.57 –

переменная составляющая выходного

напряжения больше постоянной.

Достоинства и недостатки:

+ простота, всего один вентиль,

– половину периода нет тока,

– большой Кп,

– частота пульсации f_П = f₁ – частоте сети.

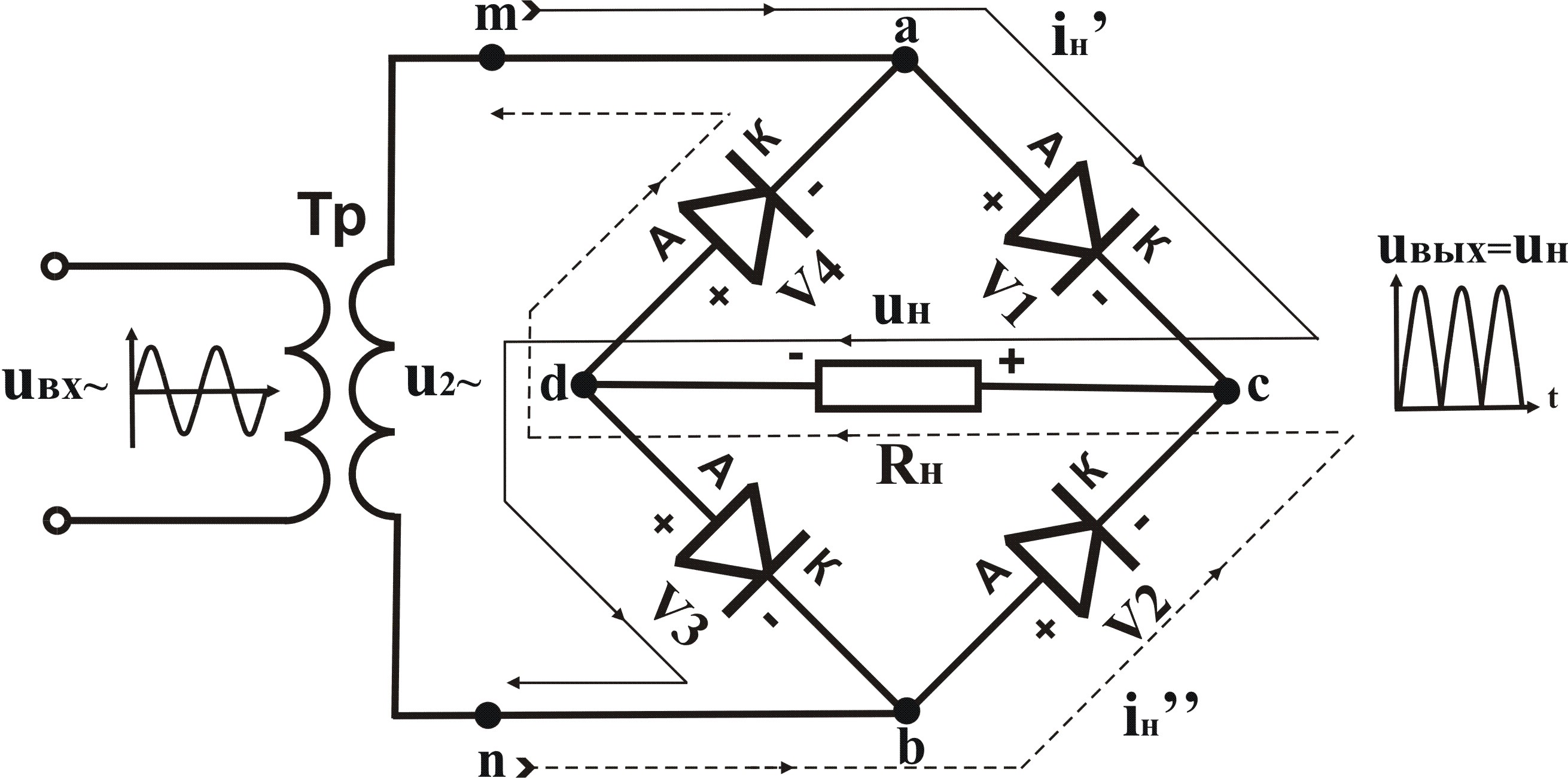

Двухполупериодная мостовая схема ву

Работа схемы:

1–й полупериод «+» в (.) m => + на анодах V1 и V3 => V1 и V3 – открыты (Rпр=0)

«–» в (.) n => – на анодах V2 и V4 => V2 и V4 – закрыты (Rобр= )

Течет ток по цепи m – а – V1 – c – Rн – d – V3 – b – n

Величина тока i_Н’ = u_2~’/Rн (Rv1’= Rv3’=Rпр=0)

Напряжение на нагрузке u_Н’ = i_Н’Rн = u_2~’

2–й полупериод «–» в (.) m => – на анодах V1 и V3 => V1 и V3 – закрыты (Rобр= )

«+» в (.) n => + на анодах V2 и V4 => V2 и V4 – открыты (Rпр=0)

Течет ток по цепи n – b – V2 – c – Rн – d – V4 – a – m

Величина тока i_Н” = u_2~”/Rн (Rv2”= Rv4”=Rпр=0)

Напряжение на нагрузке u_H” = i_Н”Rн = u_2~”

Следовательно, ток в нагрузке и напряжение на нагрузке существуют оба полупериода i_Н = i_Н’ + i_Н” u_H = u_H’ + u_H” = u_2~ (u_2~’ = u_2~” = u_2~)

Обратное напряжение на закрытом вентиле – из II закона Кирхгофа

u_2~ = u_V1’+ u_V2’ V1 – открыт => u_V1’ = 0 => u_V2’ = u_2~ – напряжение на закрытом вентиле равно напряжению на вторичной обмотке трансформатора u_2~, а его максимальное значение Uобр макс = U₂m – амплитуде выпрямляемого напряжения (в √2 раз больше действующего).

Основные параметры схемы:

1. Uo = Uнср = 2(U₂m / ) – в два раза больше чем в однополупериодной – ток и напряжение на нагрузке существуют оба полупериода

2. Коэффициент пульсации Кп = ½ ( / 2) = ( / 4) – в два раза меньше, чем в однополупериодной (пульсация та же, а Uo в два раза больше)

Достоинства и недостатки двухполупериодной схемы по сравнению с однополупериодной:

+ ток и напряжение на нагрузке существуют оба полупериода

+ Uo в два раза больше,

+ Кп – в два раза меньше

+ частота пульсации f_П = 2f₁ – в 2 раза больше частоты сети

– нужны 4 вентиля, а не 1.
