2. Тематика контрольной работы.

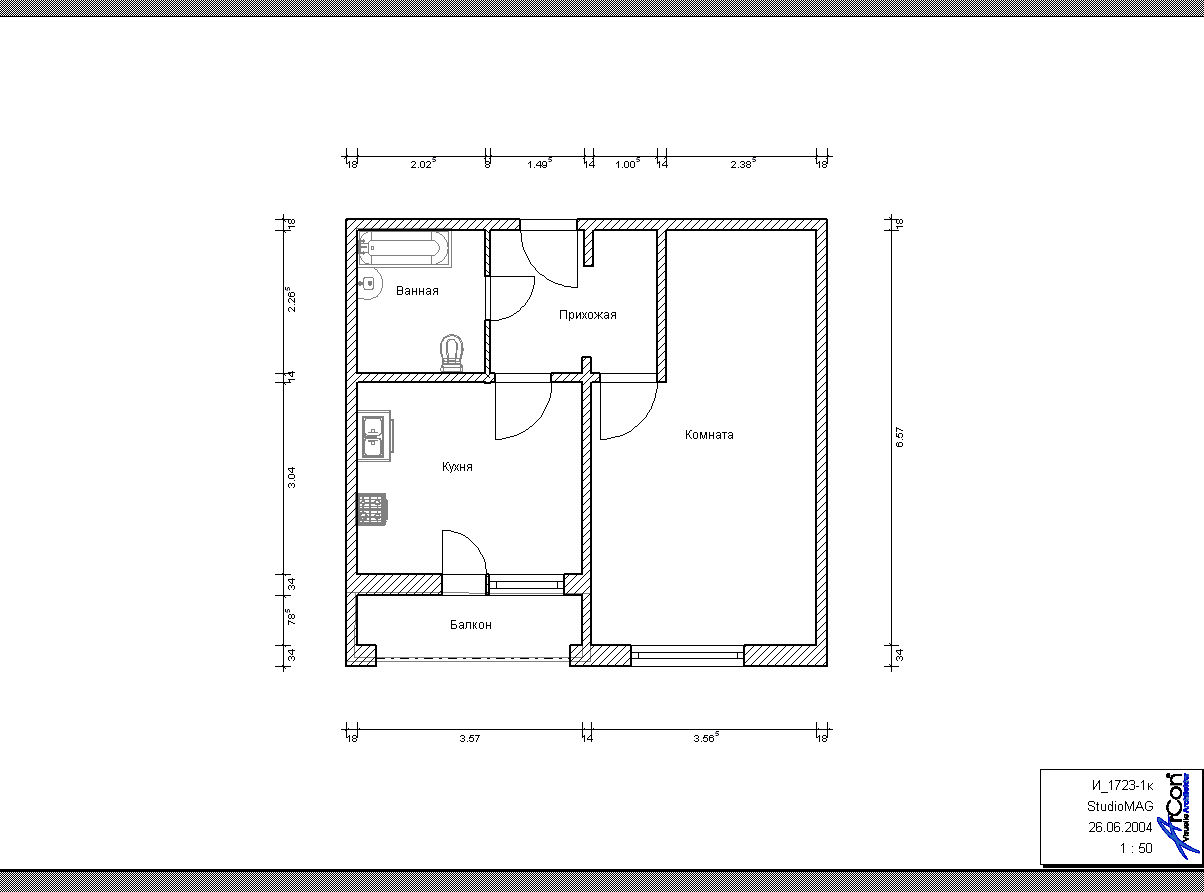

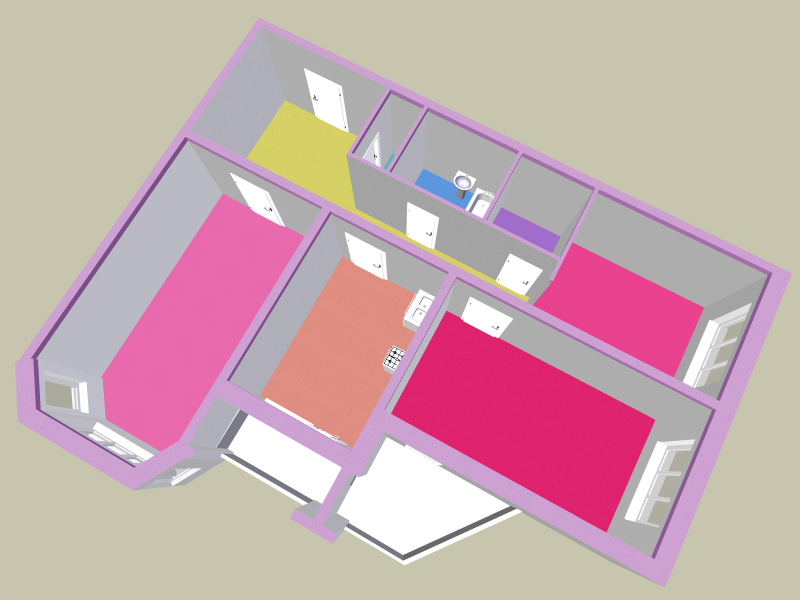

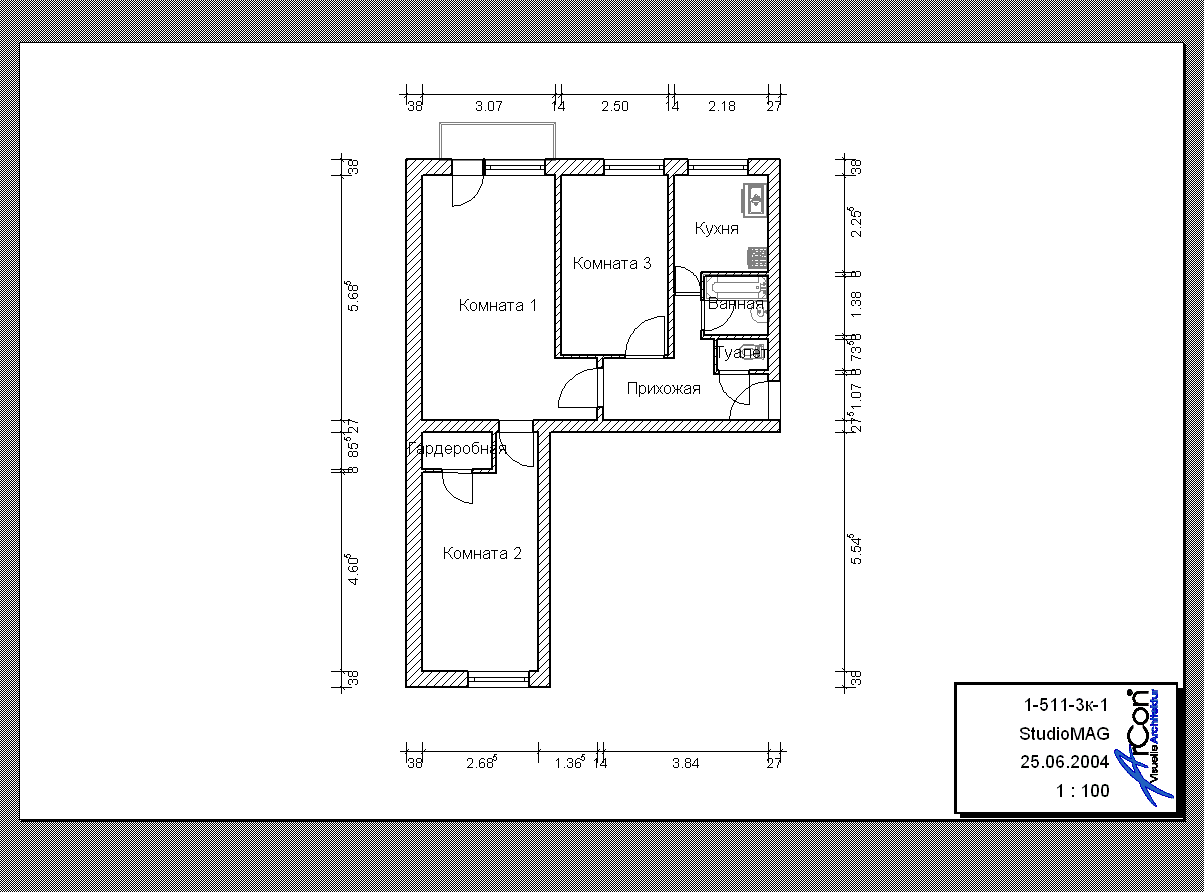

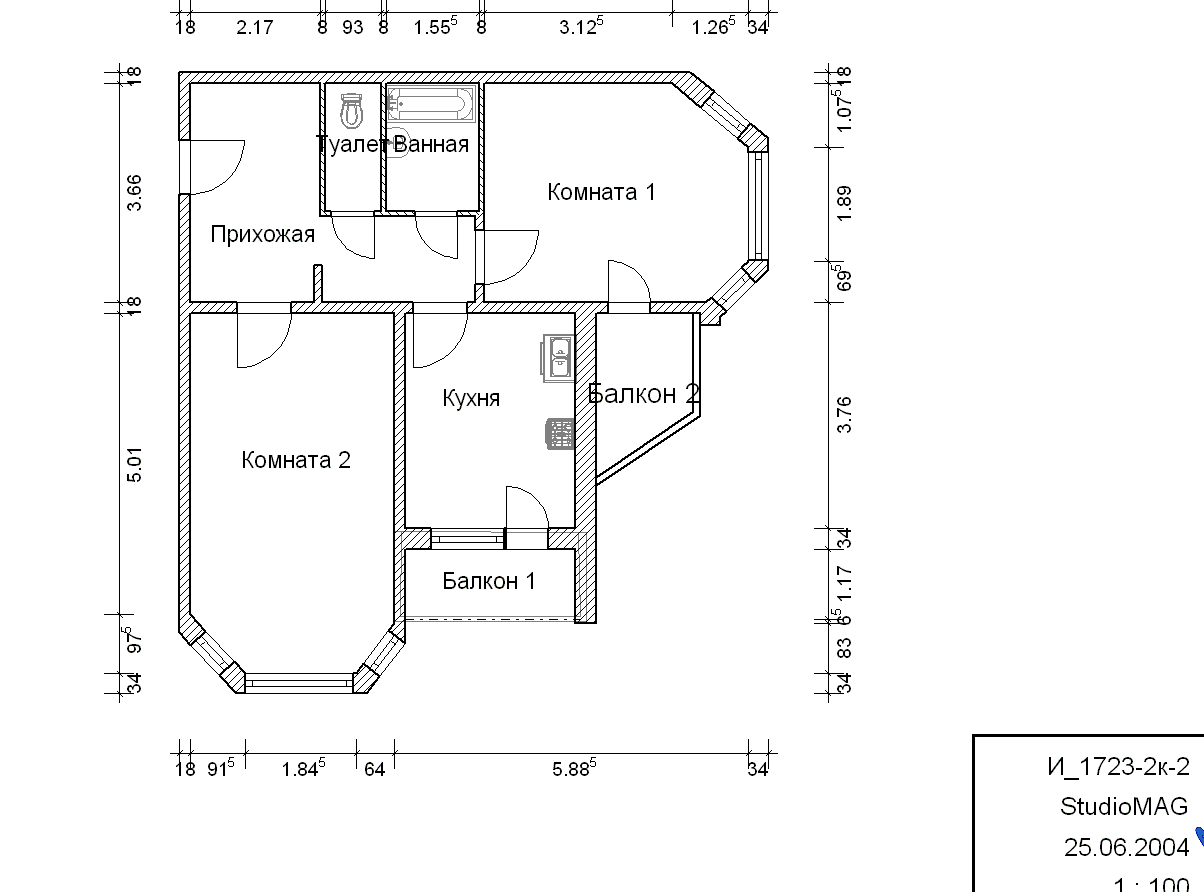

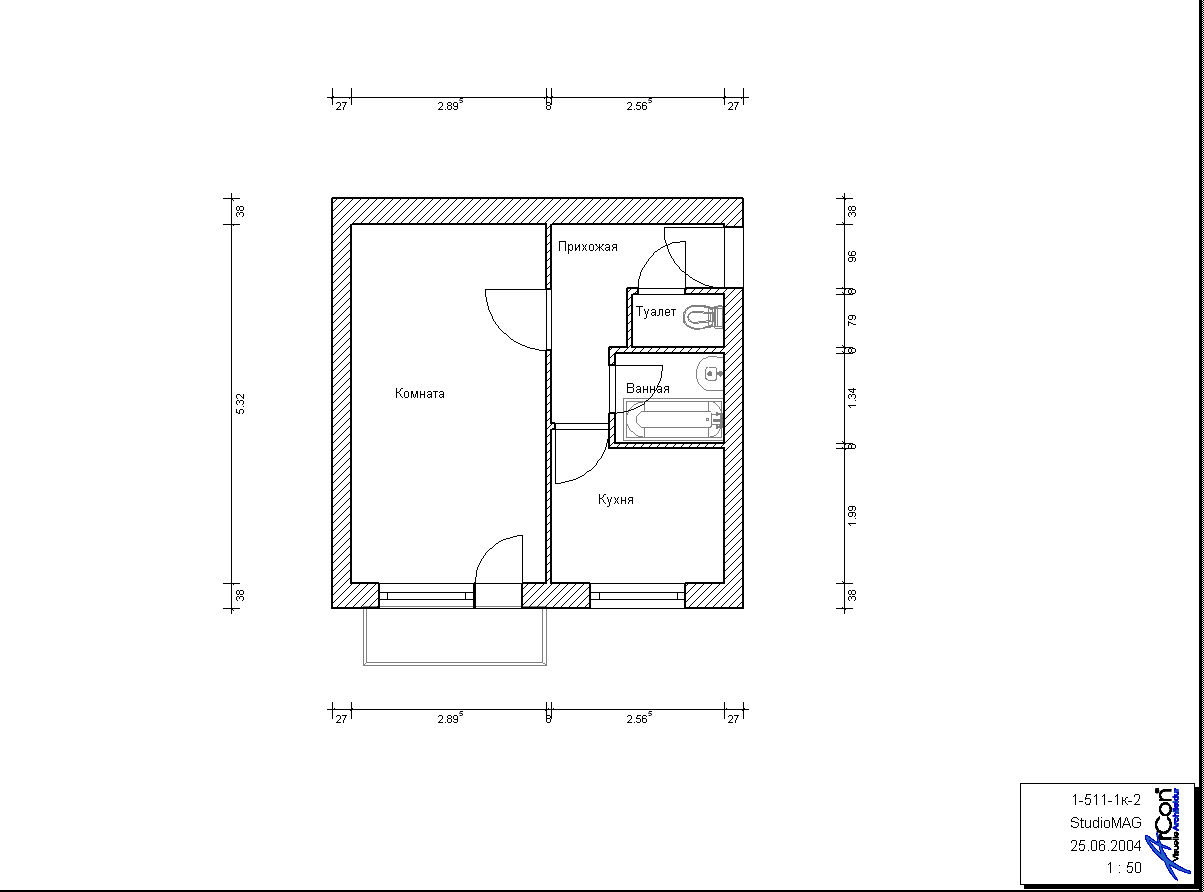

1 лист Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений ( обратить внимание на соответствие чертежа требованиям СПДС, ГОСТ).

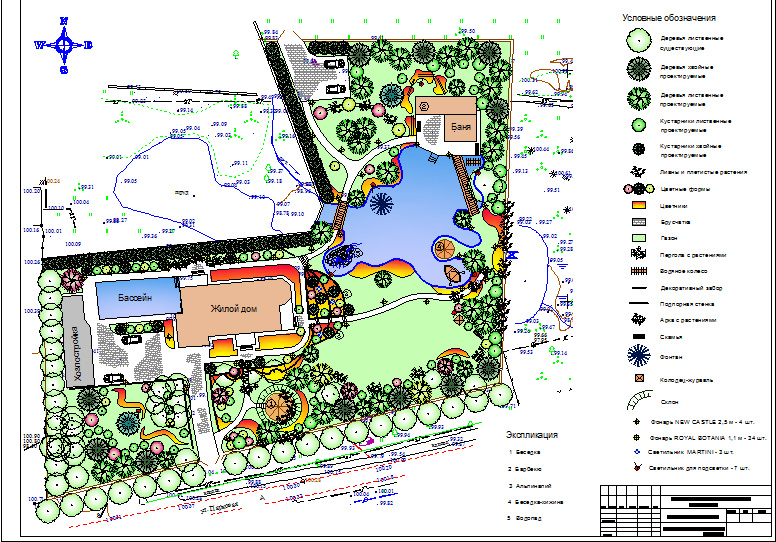

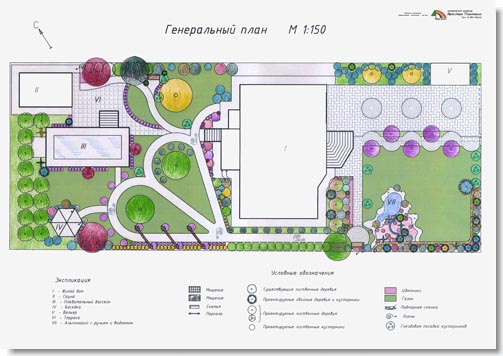

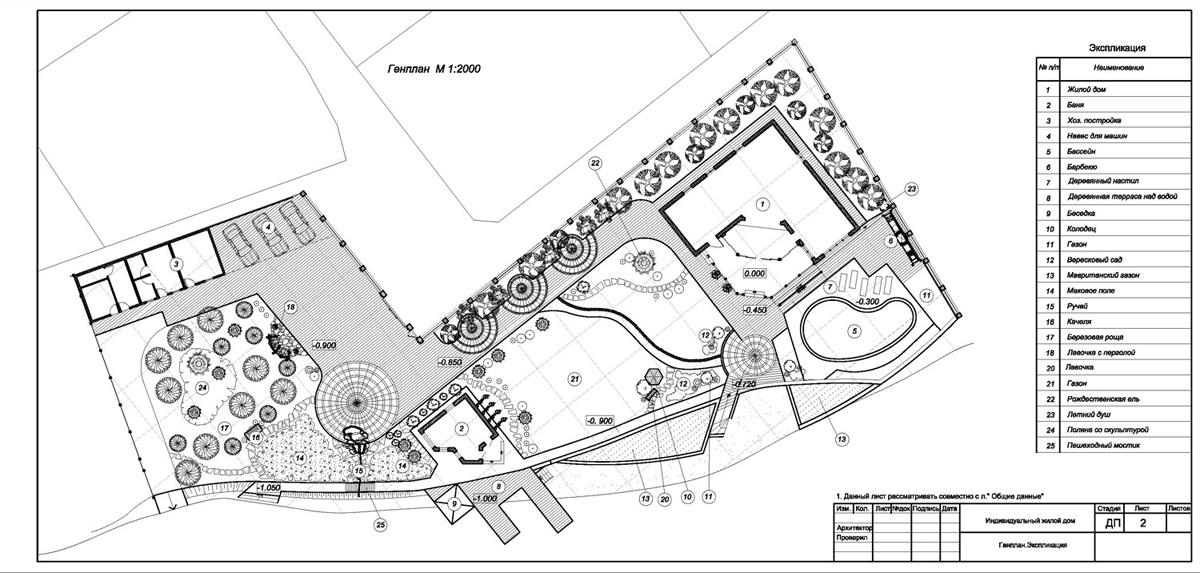

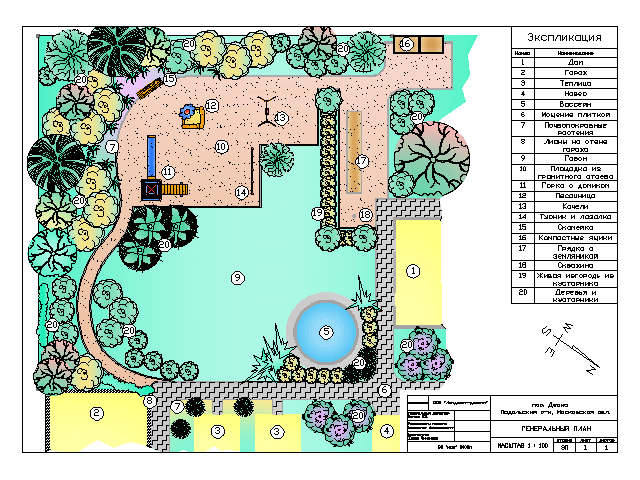

2 лист Вычертить по варианту задания генплан участка ,определить ТЭП и произвести расчет планировочных показателей.

Составила преподаватель : ( Г.Н. Станиславская)

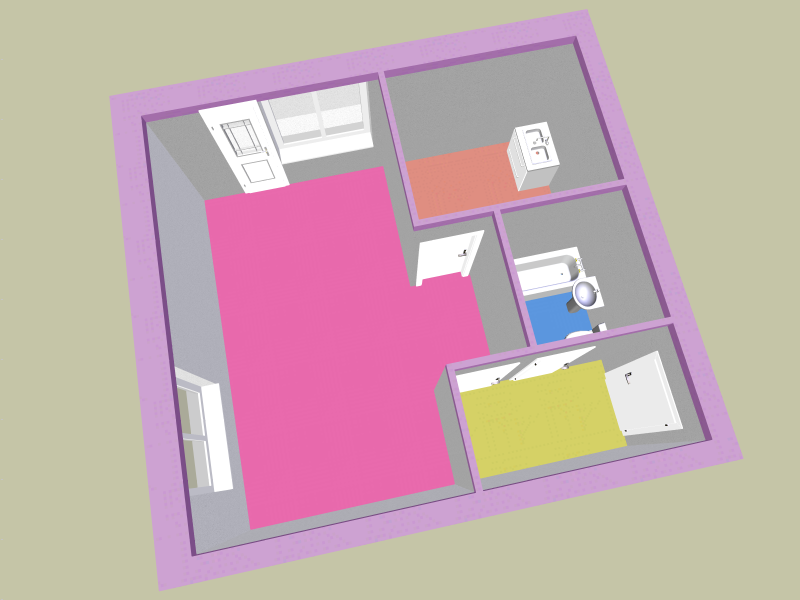

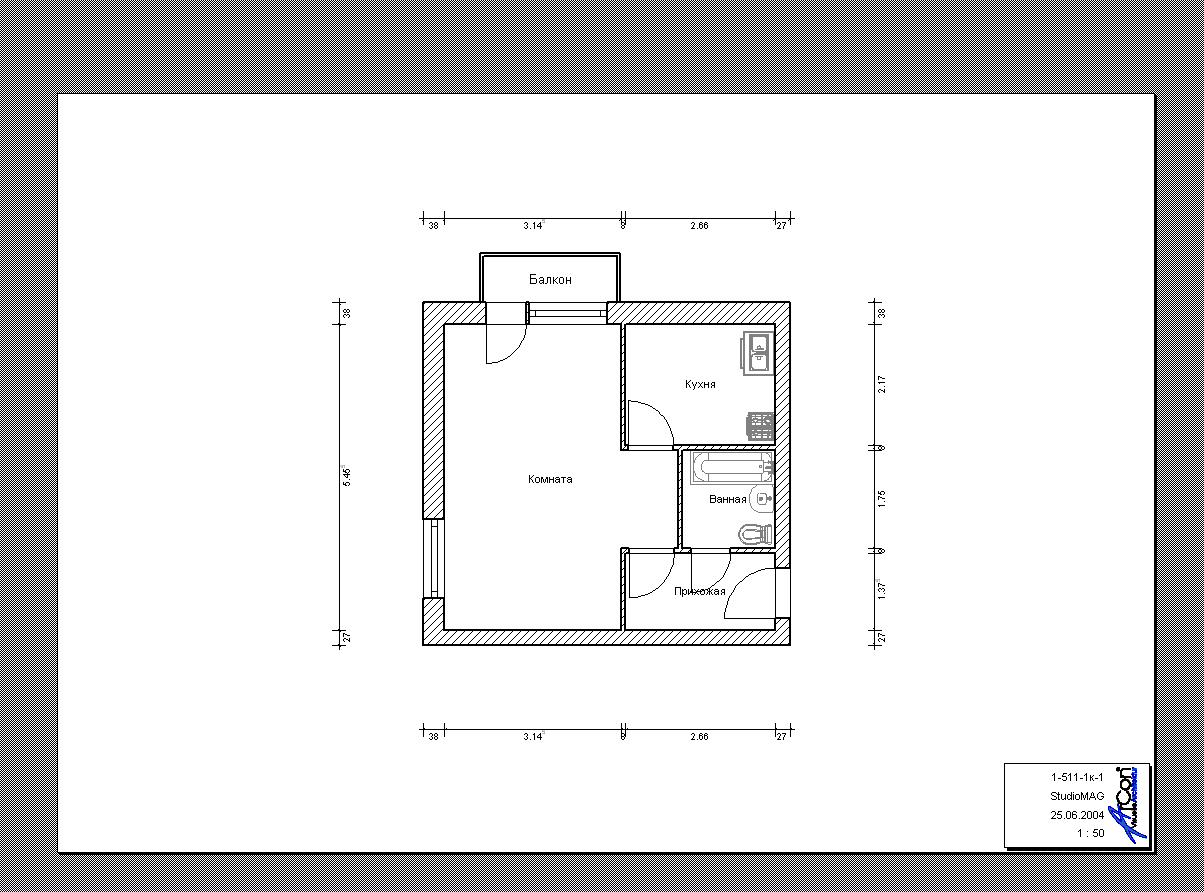

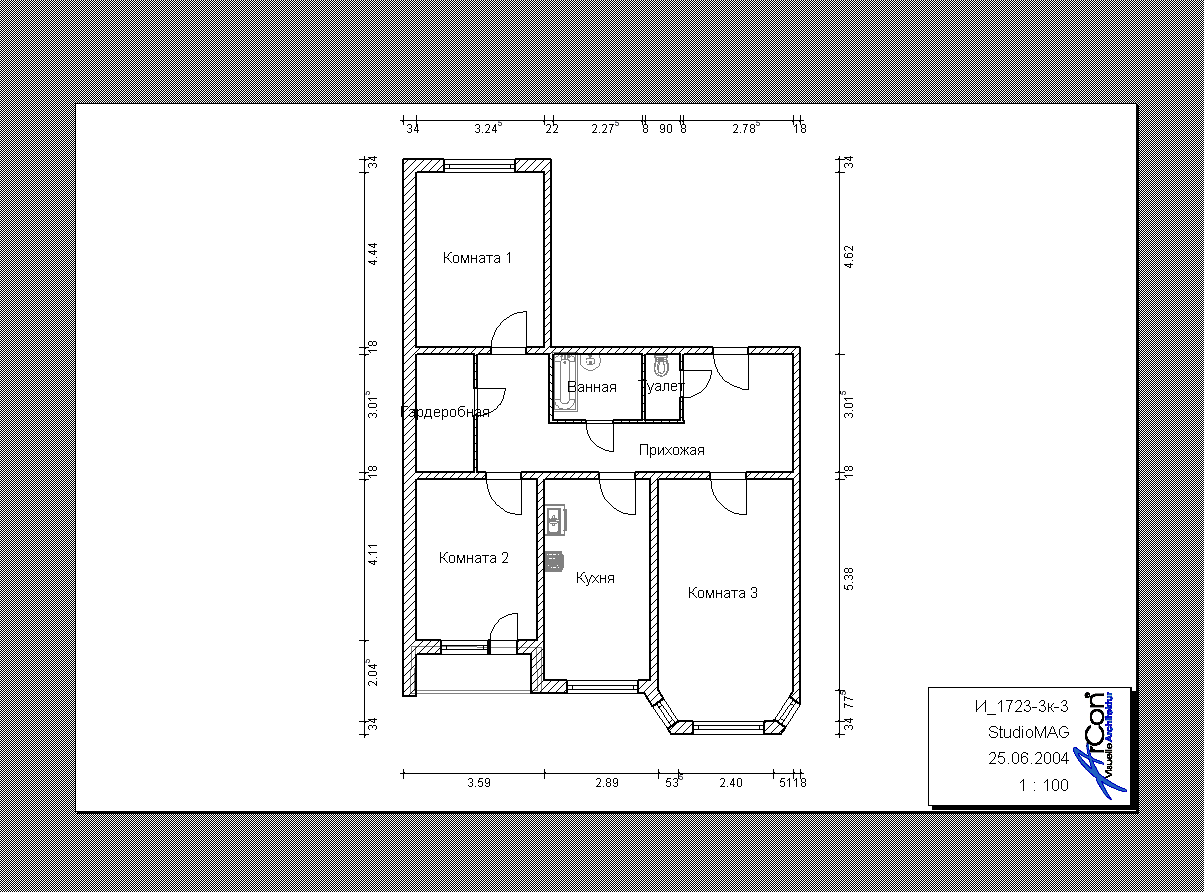

Вариант № 1 1. Выполнить по заданной перспективе и схеме план (обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений ( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

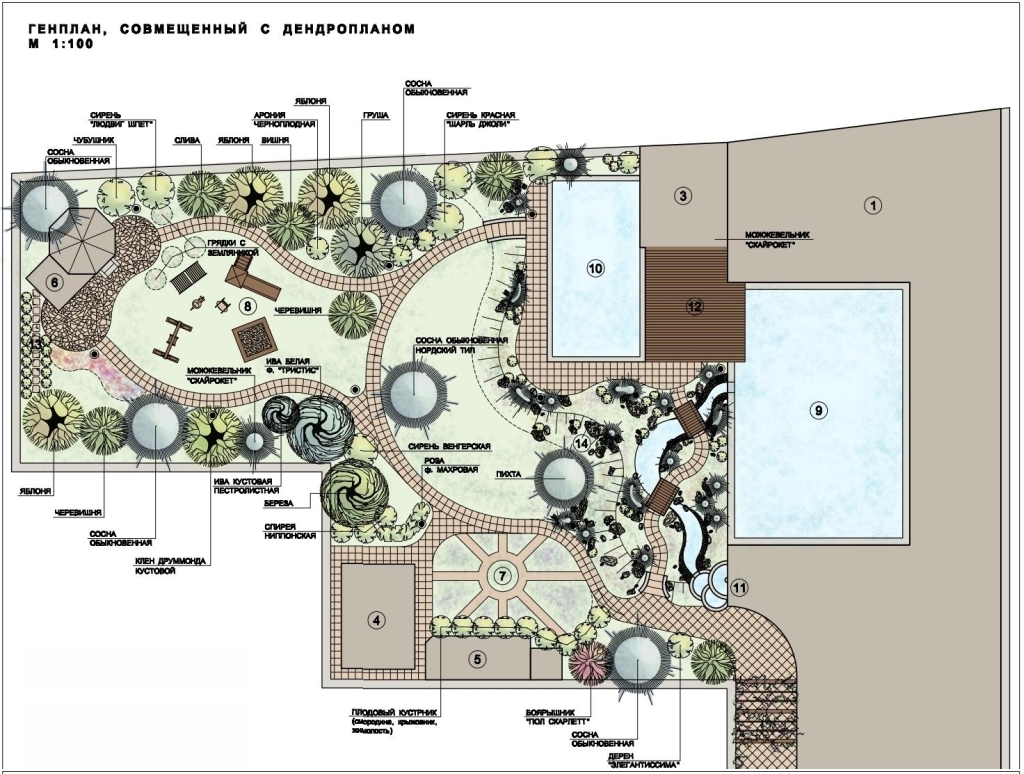

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х60 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

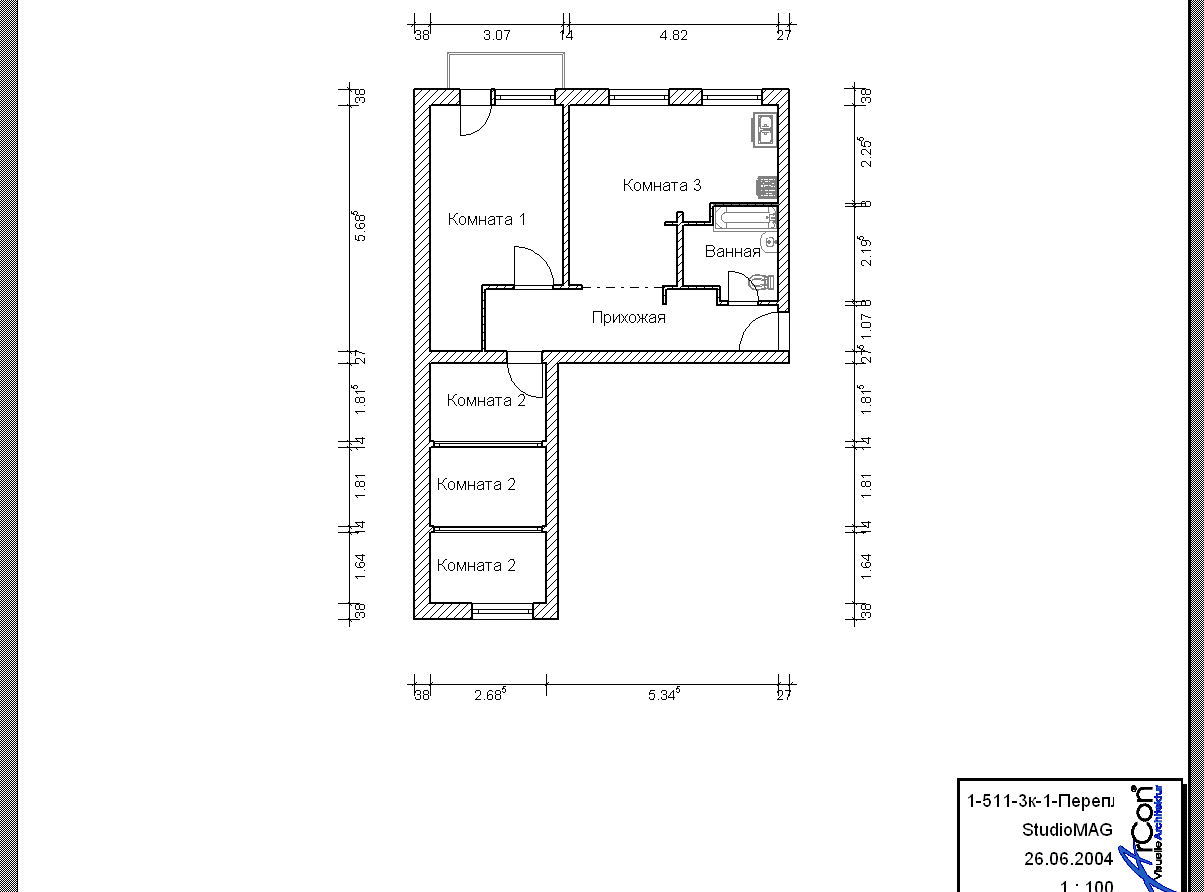

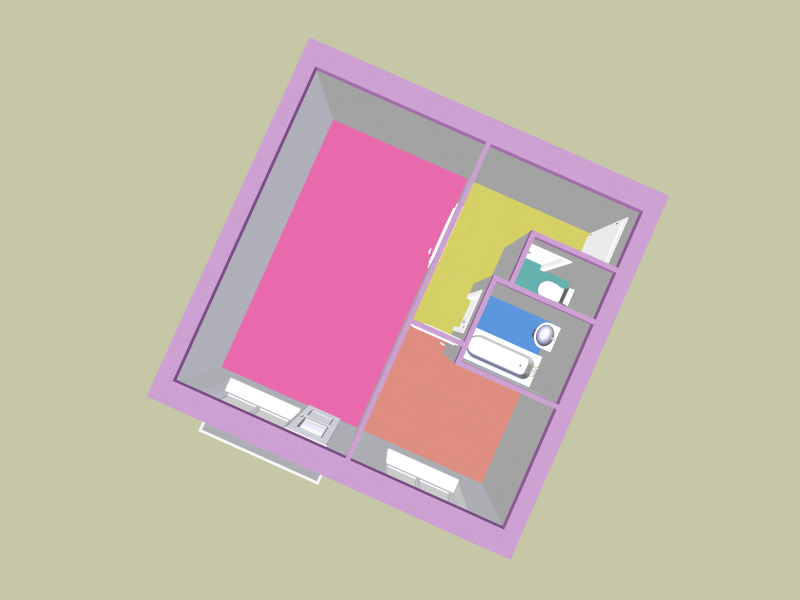

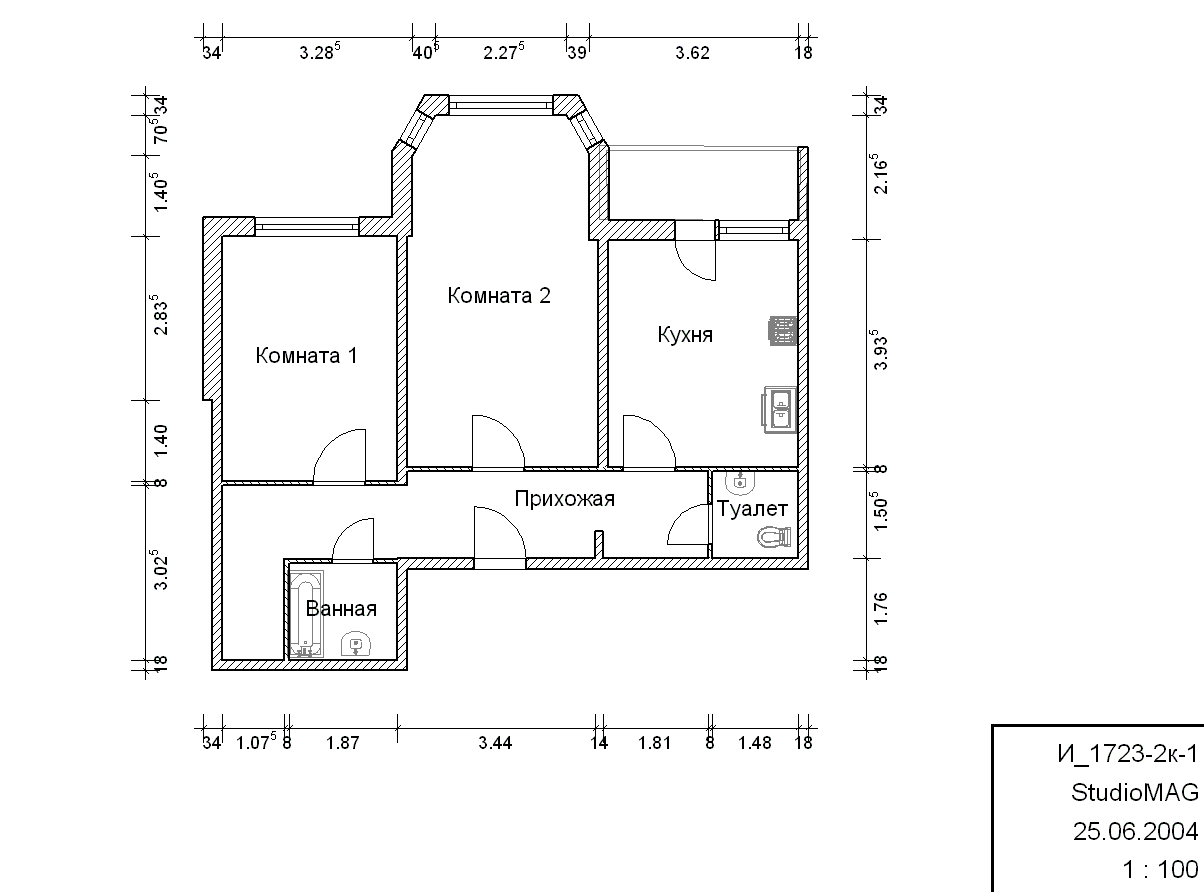

Вариант № 2 1. Выполнить по заданной перспективе и схеме план (обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений ( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ).

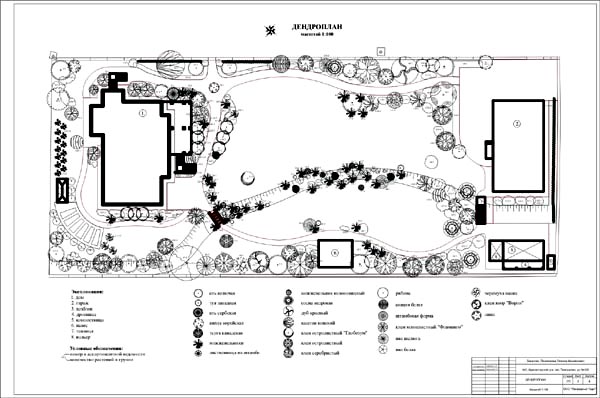

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х80 метров

Площадь жилого дома 310 м²

Площадь построек 630 м²

Площадь дорожных покрытий 410 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 3

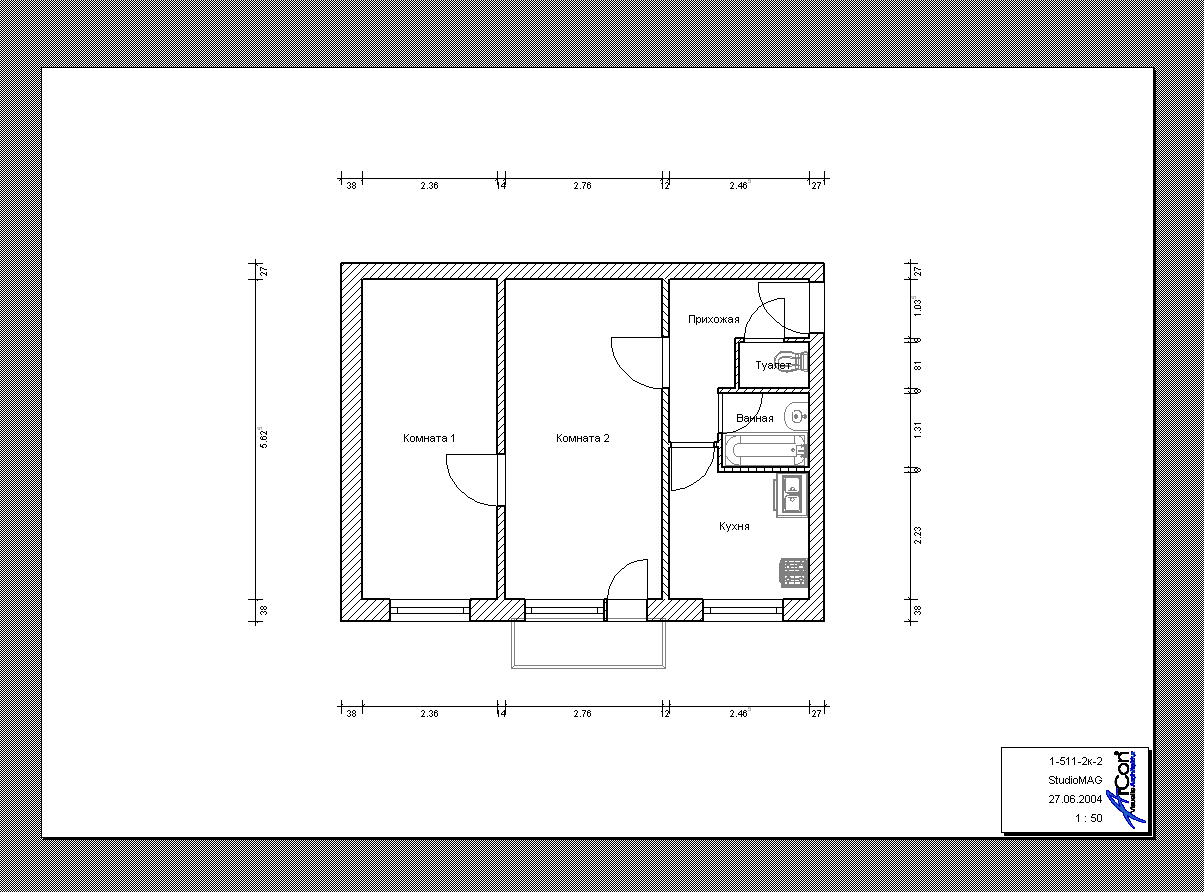

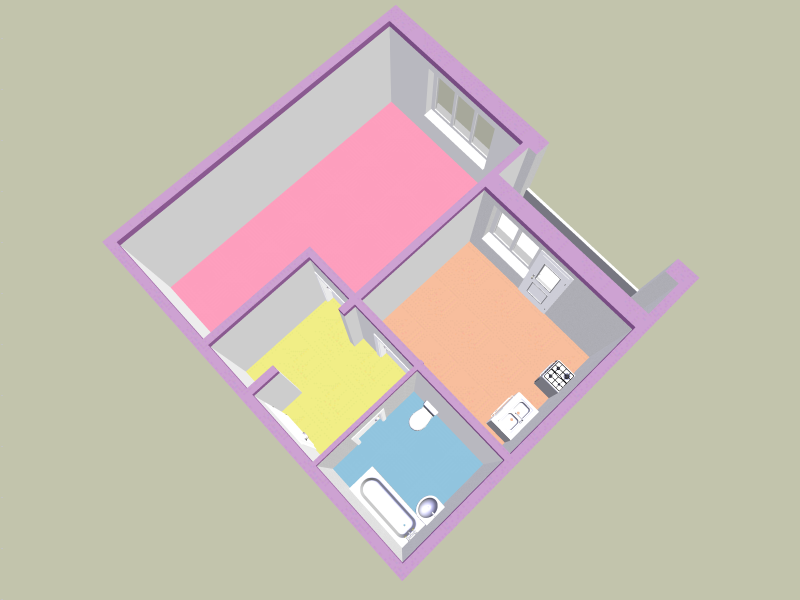

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

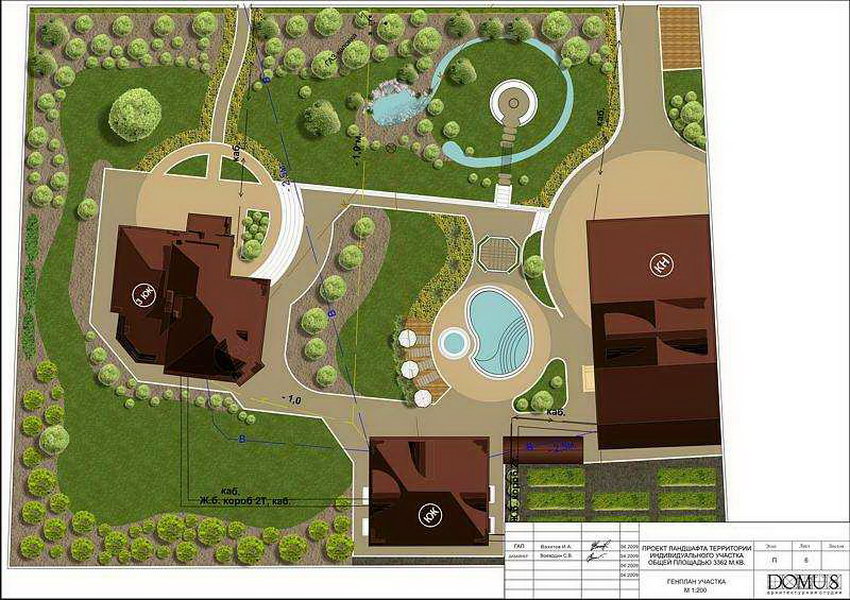

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х60 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант№4

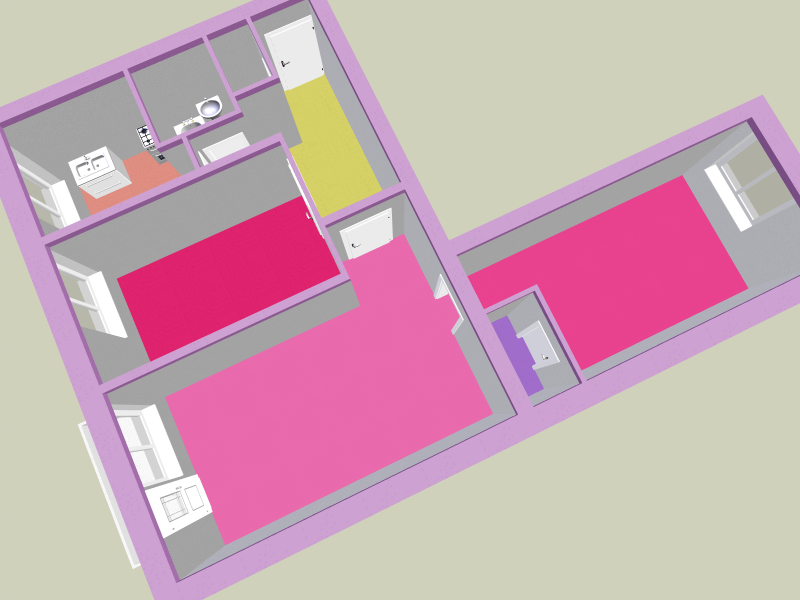

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х60 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 5

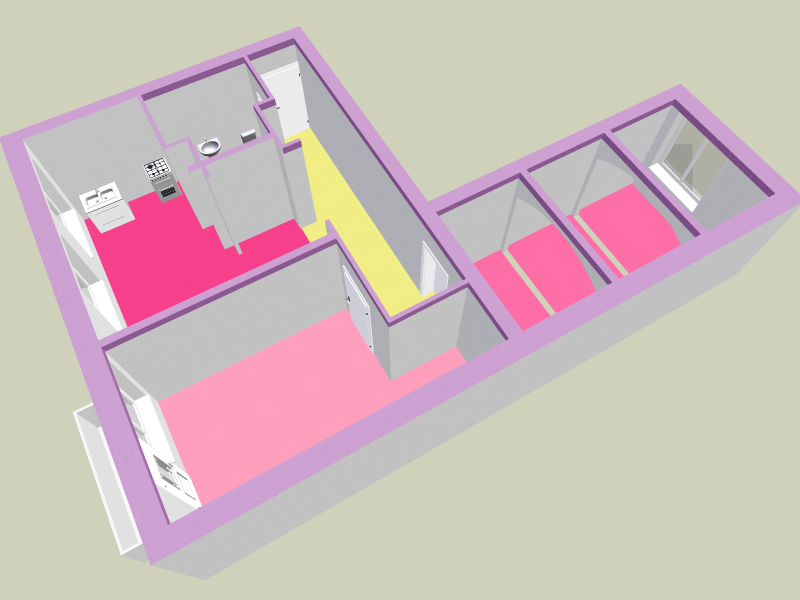

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х60 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 6

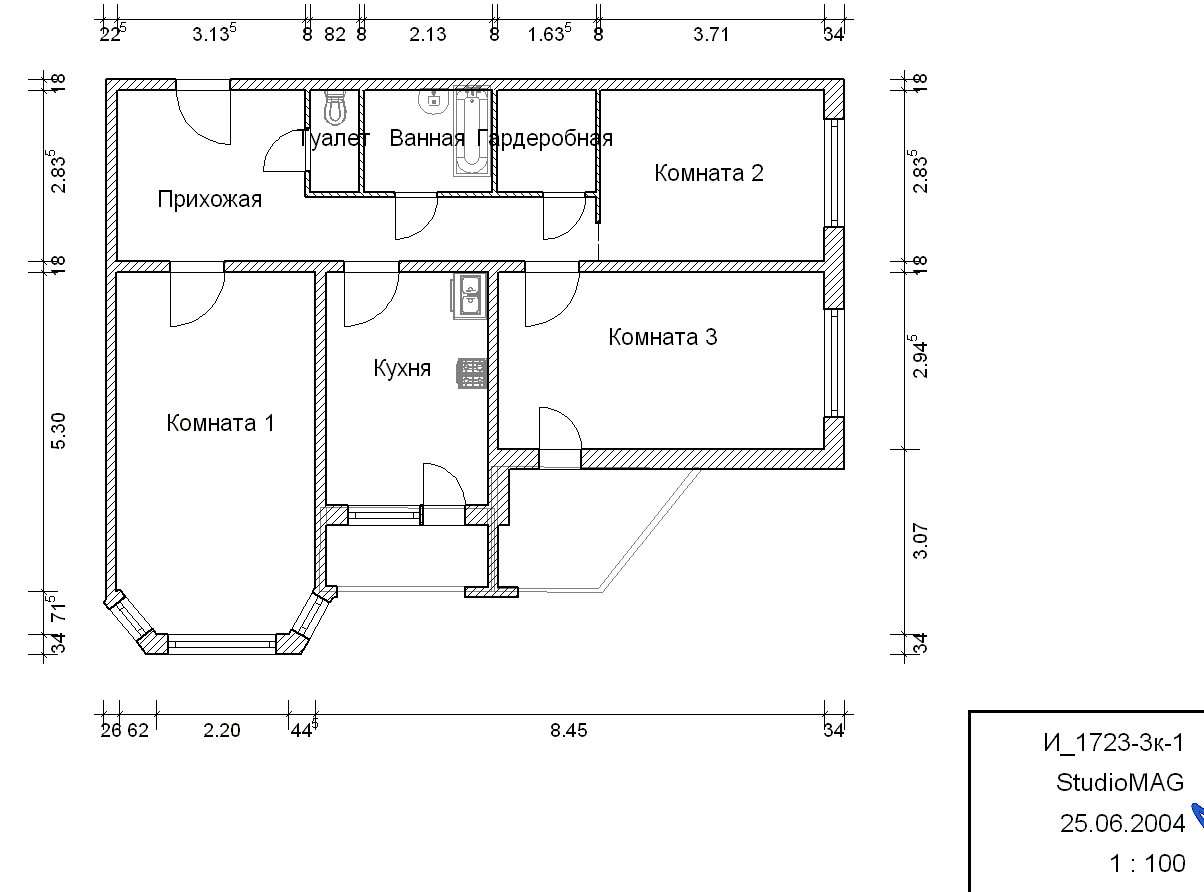

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане( сложной конфигурации )40Х160 метров

Площадь жилого дома 280 м²

Площадь построек 580 м²

Площадь дорожных покрытий 920 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 7

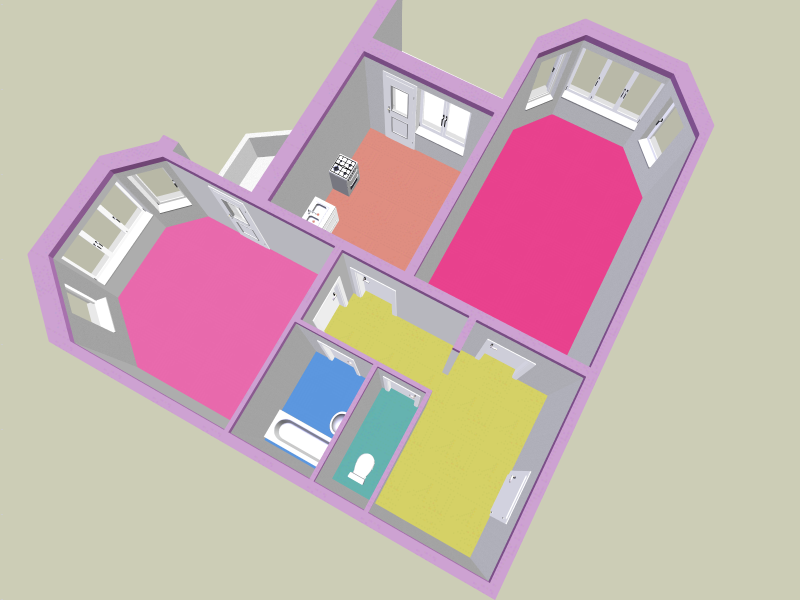

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане ( сложной конфигурации )40Х160 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 1710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 8

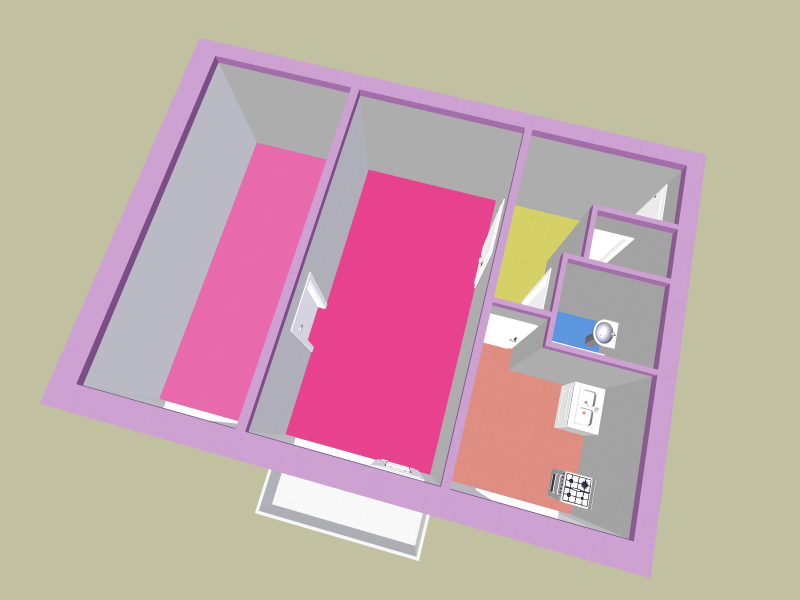

1.Выполнить по заданной перспективе и схеме план(обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 80Х80 метров

Площадь жилых домов 1 410 м²

Площадь построек 1540 м²

Площадь дорожных покрытий 910 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 9

1.Выполнить по заданной перспективе и схеме план квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х60 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Вариант № 10

1.Выполнить по заданной перспективе и схеме план (обмерочный чертеж) квартиры ,указать размеры и площади помещений ,составить экспликацию помещений

( обратить внимание на соответствие чертежа требованиям СПДС и ГОСТ)

2. Вычертить по варианту задания генплан участка в масштабе 1:200,определить ТЭП и произвести расчет планировочных

показателей.

Используя следующие данные:

Размеры участка в плане 40Х80 метров

Площадь жилого дома 210 м²

Площадь построек 540 м²

Площадь дорожных покрытий 710 м²

Примечание:

ТЭП по генплану : Площадь участка А_уч

Площадь застройки А_з

Площадь озеленения А_оз

Площадь дорожных покрытий А_дп

Планировочные показатели:

Коэффициент застройки

Коэффициент озеленения

Коэффициент дорожных покрытий

Литература

1. Куликов В.П. Стандарты инженерной графики – М.: ФОРУМ-ИНФРА-М, 2009 г.

2. Короев Ю.И. Черчение для строителей. –М.: Высшая школа, 2009 г.

3. Бродский А.М. Инженерная графика. М.: Академия,2008.

4. Куликов, В. П. Стандарты инженерной графики. - М. : ФОРУМ , 2009

5. О.В.Георгиевский. Строительные чертежи.- М.: Архитектура-С,2009.

Составила преподаватель : ( Г.Н. Станиславская)
