1.5. Синтез выходного сигнала
Используя данные п. 1.4. проведем с помощью компьютера и программы «Sintns1» синтез временной функции отклика по его найденной спектральной плотности в пределах активной ширины спектра.
Функции
,
уже известны. Достаточно с помощью
Mathcad
рассчитать значения y(t)
и построить ее график.
Результат работы программы с полученным для спектральной плотности отклика выражением, графиками временной функции отклика и его амплитудного спектра приведены ниже.

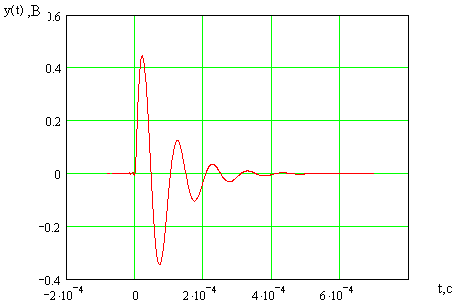

Рис.8. Спектральная плотность отклика и временная функция выходного сигнала.
1.6. Выводы
Сопоставить временные и спектральные характеристики воздействия и отклика, частотную характеристику цепи и на этой основе объяснить изменения формы сигнала в результате его прохождения через линейную цепь.
Линейная цепь, через которую был пропущен сигнал, представляет собой полосовой фильтр. После прохождения сигналом такого фильтра в спектре сигнала – отклика оказались подавлены составляющие верхних частот и часть составляющих нижних частот. Вследствие такого изменения частотного состава, временная функция сигнала претерпела существенные изменения (рис. 8).
Список использованной литературы
1) Базлов Е.Ф., Козлов В.А., Михайлов В.А. Основы теории цепей: Учебно-методический комплекс. – Казань: ЗАО «Новое знание», 2007. –
2)С.И. Баскаков Радиотехнические цепи и сигналы, - М.:Высшая школа,2000
3) Михайлов В.А., Султанов Э.И. Расчет частотных и переходных характеристик линейных активных цепей. Методическое пособие по курсовой работе. 2001.Кафедральное издание
