3. Методические рекомендации для перевода в формат jpg из AutoCad’a, Corel Draw, компас’a.
1.Методические рекомендации по переводу файлов из программы AutoCad в jpeg.
1. Открываем чертеж в AutoCAD и переходим в меню Файл>Печать.
2. Из списка доступных принтеров выбираете Universal Document Converter и нажимаете кнопку Свойства
3. На вкладке Устройство и документ выбираете раздел Дополнительные свойства и нажимаете кнопку Дополнительные свойства
4. На вкладке Настройки выбираете пункт Загрузить настройки
5. В окне Открыть выбираете «Drawing to PDF.xml» и нажимаем Открыть
6. На вкладке Формат файла выбираете JPEG и жмете ОК. Также на вкладке Параметры страницы можно задать и другие свойства конвертируемого чертежа.
7. После нажатия на ОК начнется конвертация файла, процесс может занять от нескольких секунд до минут, в зависимости от насыщенности и размера чертежа.
8. По умолчанию полученные файлы JPEG формата хранятся в папке «Мои Документы\UDC Output Files» и могут быть просмотрены любым графическим редактором.
2.Методические рекомендации по переводу файлов из программы CorelDraw в jpeg

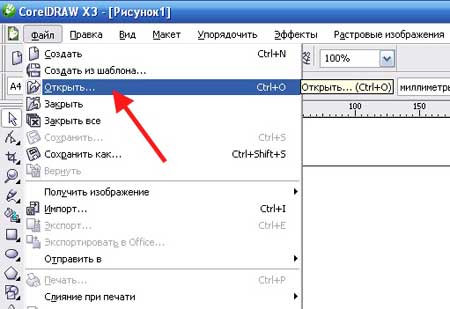

Файл→Открыть и открываем изображение в формате cdr.
Растровые изображения (Jpeg, Png, Gif и прочие) напрямую через команду Файл→Открыть, открыть в CorelDraw не получится. Для загрузки подобных изображений воспользуйтесь командой Файл→Импорт.
В окне программы CorelDraw появилось наше изображение:
Перед тем как перевести изображение в другой формат Файл→Экспорт:
И в появившемся окне выбираем формат нашего будущего изображения и папку для его хранения:
Далее необходимо указать размер нашего будущего растрового изображения и его разрешение. При изменении размера сохранити пропорции:
В этом окошке можете изменять настройки либо оставить все по умолчанию и нажать ОК:
Ваше изображение сохранилось в выбранном вами растровом формате и размере. Теперь, с помощью любого графического редактора вы сможете открыть его для дальнейшей редакции или печати.
3.Методические рекомендации по переводу файлов из программы Компас в jpeg.
Открываем чертеж в Компасе. Файл→Открыть и открываем изображение в формате cdr.
Отображается загруженное изображение
Нажимаем Файл->Сохранить как
В появившемся окне выбираем формат нашего будущего изображения и папку для его хранения:
Ваше изображение сохранилось в выбранном вами разрешении. Теперь, с помощью любого графического редактора вы сможете открыть его для дальнейшей редакции или печати.
