8.3. Схемы направленной максимальной токовой

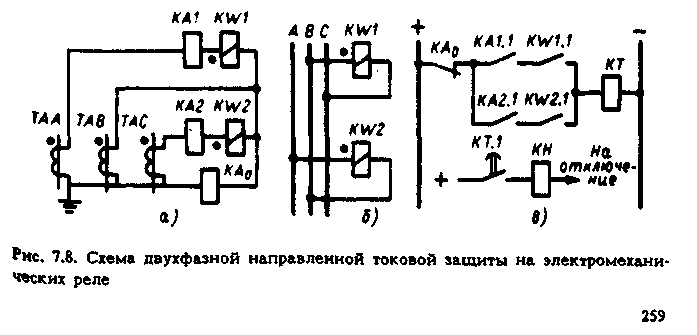

В сети с глухозаземленной нейтралью НТЗ, предназначенная для действия только при междуфазных КЗ, выполняется по двухфазной схеме (рис.7.8, а, б). При этом для отключения КЗ на землю предусматривается РЗ, реагирующая на токи НП.

В тех случаях, когда токи в неповрежденных фазах имеют большие значения и отстройка от них пусковых токовых реле недопустима по условию чувствительности, схема дополняется блокировкой, выводящей НТЗ из действия при КЗ на землю (рис.7.8). Блокировка осуществляется посредством реле тока КА₀, включенного в нулевой провод ТТ, соединенных по схеме полной звезды.

В схемах, выполненных на электромеханических реле (рис.7.8, в), при КЗ на землю реле КА₀ срабатывает и снимает плюс, подводимый к НТЗ от источника оперативного тока. Пофазный пуск в таких схемах сохраняется. В схемах на полупроводниковых элементах реле КА₀ подает сигнал, блокирующий действие защиты.

Схема с дополнительным пуском по напряжению применяется, как и у МТЗ, при больших токах нагрузки, требующих увеличения тока срабатывания пусковых токовых реле до значения, при котором не обеспечивается необходимая чувствительность НТЗ во время КЗ. Пусковой орган напряжения блокирует действие НТЗ в режиме максимальной нагрузки. Благодаря этому орган тока отстраивается от нормальной нагрузки, что повышает его чувствительность.

Н а рис.7.9 приведена структурная схема НТЗ с двумя пусковыми органами для одной фазы (для упрощения чертежа).

Она представляет собой схему НТЗ с токовым пуском (см. рис.7.2 и 7.4), дополненную пуском по напряжению (KV). При этом на логический элемент И приходят три сигнала от реле тока КА, направления мощности KW и пускового устройства напряжения KV. При КЗ в зоне РЗ должны сработать реле КА, KW, KV. Релейная защита срабатывает с установленной выдержкой времени t₃ на элементе времени КТ.

На рис.7.10 представлена схема НТЗ на переменном оперативном токе, выполненная с дешунтированием электромагнита отключения YAT. Схема работает так же, как аналогичная схема на рис.4.20, и отличается лишь наличием реле KW7 и KW8.

Во всех рассмотренных схемах РНМ могут неправильно определять направление мощности при неисправностях в цепях напряжения. В результате этого НТЗ может неправильно подействовать при КЗ. Для своевременного выявления неисправностей в цепях напряжения необходимо предусматривать устройство контроля их исправности (см. §6.4).

Лекция 9 дифференциальная защита линий

9.1. Принцип действия продольной дифференциальной защиты

9.2. Общие принципы выполнения продольной дифференциальной защиты линии

9.3. Дифференциальные реле с торможением

9.1. Принцип действия продольной дифференциальной защиты

Для отключения КЗ в пределах всей защищаемой ЛЭП без выдержки времени служат дифференциальные РЗ, которые подразделяются на продольные и поперечные.

Принцип действия продольных дифференциальных РЗ основан на сравнении значения и фазы токов в начале и конце защищаемой ЛЭП. Как видно из рис.10.1, а, при внешнем КЗ (в точке К) токи I_I и I_II на концах ЛЭП АВ направлены в одну сторону и равны по значению, а при КЗ на защищаемой ЛЭП (рис.10.1, б) они направлены в разные стороны и, как правило, не равны друг другу. Следовательно, сопоставляя значение и фазу токов I_I и I_II, можно определять, где возникло КЗ – на защищаемой ЛЭП или за ее пределами. Такое сравнение токов по значению и фазе осуществляется в реагирующем органе (реле тока). Для этой цели вторичные обмотки ТТ TAI и ТАII, установленных по концам защищаемой ЛЭП и имеющих одинаковые коэффициенты трансформации, при помощи соединительного кабеля подключаются к дифференциальному реле КА (реагирующему органу) таким образом, чтобы при внешнем КЗ ток в реле был равен разности токов I_Ib и I_IIb, а при КЗ на ЛЭП их сумме I_Ib + I_IIb. В нашей стране применяется схема дифференциальной РЗ с циркулирующими токами, основанная на сравнении вторичных токов (рис.10.1). Реагирующий орган – токовое реле КА включается параллельно вторичным обмоткам ТТ. При таком включении в случае внешнего КЗ токи I_Ib и I_IIb замыкаются через обмотку КА и проходят по ней в противоположном направлении (рис.10.1, а). Ток в реле равен разности токов:

(10.1)

При равенстве коэффициентов трансформации и отсутствии погрешностей в работе ТТ вторичные токи I_Ib = I_IIb, поступающие в обмотку реле, балансируются, ток I_Ib = I_IIb, и реле не срабатывает.

Таким образом, по принципу действия дифференциальная РЗ не реагирует на внешние КЗ, токи нагрузки и качания, поэтому она выполняется без выдержки времени и не должна отстраиваться от токов нагрузки и качаний. В действительности же (см. §3.1 и 3.2) ТТ работают с погрешностью. Вследствие этого в указанных режимах в реле появляется ток небаланса: (10.2)

Для исключения неселективной работы при внешних КЗ I_с.з дифференциальной РЗ должен превышать максимальное значение тока небаланса: (10.3)

При КЗ на защищаемой ЛЭП (рис.10.1, б) первичные токи I_Ib и I_IIb направлены от шин подстанций в ЛЭП (к месту КЗ). При этом вторичные токи I_Ib и I_IIb суммируются в обмотке реле: (10.4) где I_к – полный ток КЗ, равный сумме токов I_Ib и I_IIb, притекающих к месту повреждения (к точке К).

Под влиянием этого тока РЗ срабатывает. Выражение (10.4) показывает, что дифференциальная РЗ реагирует на полный ток КЗ в месте повреждения, и поэтому в сети с двусторонним питанием она обладает большей чувствительностью, чем токовые РЗ, реагирующие на ток, проходящий только по одному концу ЛЭП. Зона действия РЗ охватывает участок ЛЭП, расположенный между ТТ, к которым подключено токовое реле.
