7.6. Отсечки с выдержкой времени

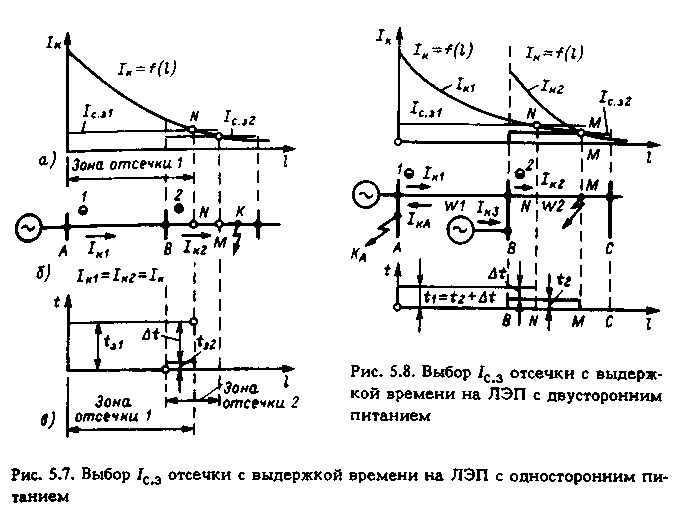

Мгновенная отсечка защищает только часть ЛЭП; чтобы выполнить РЗ всей ЛЭП с минимальным временем действия, применяется отсечка с выдержкой времени (см. рис.5.2, б). Зона и время действия такой отсечки 1 (рис.5.7, а, б) согласуются с зоной и временем действия мгновенной отсечки 2 так, чтобы была обеспечена селективность.
Для выполнения этих условий время действия РЗ tз1 отсечки 1 выбирается на ступень Δt больше tз2 отсечки 2:
(5.5)
В
зависимости от точности реле времени
отсечки 1
t3
=
0,3÷0,6 с. Зона действия отсечки 1
должна
быть короче зоны работы отсечки 2
(рис.5.7, в).
В сети с односторонним питанием согласование зон действия РЗ 1 и 2 обеспечивается при выполнении условия
(5.6)
где kотс = 1,1 ÷1,2. Зона действия отсечки 1 (AN на рис.5.7, а) находится графически.
В сети с двусторонним питанием токи IК1 и IК2, проходящие через отсечки 1 и 2, неодинаковы (рис.5.8): IК2 > IК1. С учетом этого согласование зон действия отсечек 1 и 2 выполняется обычно графическим способом. Для этой цели (рис.5.8) строится зависимость IК1 и IК2 от расстояния l до точки КЗ.
По пересечению прямой Iс.з2 с кривой IК2 (точка М) определяется конец зоны действия отсечки 2. От точки М необходимо отстроить отсечку 1. Для этого по кривой IК1 находится ток Iк1М, проходящий в РЗ 1 при КЗ в конце зоны отсечки 2 (точка М).
В соответствии с условием (5.2):
(5.6а)
Расчет ведется при максимальном IК1 и минимальном IК2 значениях. Ток Ic.з должен быть также отстроен от IкА при КЗ на шинах подстанции А. Зона действия отсечки определяется по точке пересечения Iс.з1 и IК1. Схемы отсечки с выдержкой времени выполняются так же, как и схемы МТЗ с независимой характеристикой (4.2).
Токовые отсечки являются самой простой РЗ. Быстрота действия в сочетании с простотой схемы составляет важное преимущество этих РЗ. Недостатками отсечек являются: неполный охват защищаемой ЛЭП и непостоянство зоны действия в связи с изменением режима энергосистемы.
Сочетая МТЗ 1 с мгновенной отсечкой 3 и отсечкой с выдержкой времени 2, можно получить трехступенчатую МТЗ, обеспечивающую быстрое отключение повреждений на защищаемой линии W1 и резервирующую РЗ 4 и 5 следующего участка. Характеристика времени действия трехступенчатой МТЗ показана на рис.5.9.
Лекция 8 токовая направленная защита
8.1. Необходимость направленной защиты в сетях с двусторонним питанием
8.2. Функциональная схема и принцип действия токовой направленной защиты
8.3. Схемы направленной максимальной токовой
8.1. Необходимость направленной защиты в сетях с двусторонним питанием
Н
аправленной
называется РЗ, действующая только при
определенном направлении (знаке) мощности
КЗ SK.
Необходимость в применении направленных
РЗ возникает в сетях с двусторонним
питанием (рис.7.1, а)
и в кольцевых сетях с одним источником
питания (рис.7.1, б).
При двустороннем питании места КЗ для
ликвидации повреждения РЗ должна
устанавливаться с обеих сторон защищаемой
ЛЭП, как показано на рис.7.1.
Самым простым способом РЗ от КЗ, как и в сетях с односторонним питанием, может служить защита, реагирующая на возникновение тока КЗ. Однако простая МТЗ, реагирующая только на значение тока (рассмотренная выше), в подобных сетях не может обеспечить селективного отключения повреждения. Для селективного действия ее необходимо дополнить реле направления, реагирующим на знак мощности, протекающей по защищаемому присоединению.
Действительно, предположим, что в сети на рис.7.1, а на всех ЛЭП установлены МТЗ, и рассмотрим действие одной из них – например 5'. При КЗ в точке К1 выдержка времени защиты 5' должна быть меньше времени действия РЗ 6', 7' и 8', т.е. t5' < t6', t7' и t8',. В случае же КЗ в точке К2 МТЗ 5' должна действовать медленнее РЗ 6' (t5'>t6'). Одновременное выполнение обоих требований невозможно. Так, при выполнении первого требования (т.е. при t5' < t6') МТЗ 5' будет действовать неселективно при КЗ на W3. Эту неселективность можно устранить, заменив МТЗ 5' направленной защитой 5, действующей только при направлении мощности КЗ от шин в ЛЭП. При этом РЗ 5 не будет действовать при КЗ на W3, так как в этом случае мощность КЗ будет направлена из линии к шинам и поэтому второе требование (t5'>t6') отпадает. При аналогичном выполнении всех остальных МТЗ сети селективное отключение повреждений становится возможным при выборе выдержек времени P3, действующих в одном направлении, по ступенчатому принципу. Исходя из сказанного, можно сформулировать следующие принципы выполнения селективной РЗ в сетях с двусторонним питанием:
1) защита должна устанавливаться с обеих сторон каждой ЛЭП и действовать на отключение при появлении тока КЗ, если мощность направлена от шин в линию (рис.7.1);
2) выдержки времени на РЗ, работающих при одном направлении мощности (от генератора А или генератора В), должны согласовываться по ступенчатому принципу, нарастая по направлению к источнику питания: у РЗ, действующих от тока источника А, выдержка времени t6 < t4 < t2; у РЗ, действующих от тока источника В, t3<t5<t7.
