5. Расчет клеевого шва

Последней приклееваемой деталью, которая образует герметичный контур, является крышка (поз.5 на сборочном чертеже). Крышка приклеивается к корпусу клеем ВК9-9Э по диаметру с последующей полимеризацией. Рассчитаем клеевой шов, позволяющий выдержать перегрузку в 10g.

Расчет массы крышки.

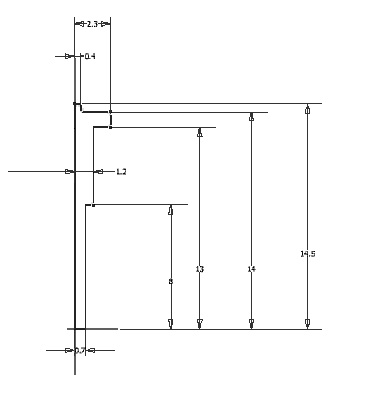

, где S – площадь половины сечения

Определим площадь приклеенной поверхности:

Масса крышки при перегрузке в 10g:

; ;

Расчет клея на отрыв:

Рассчитаем усилие клеевого шва на отрыв:

; Для клея ВК-9Э =19,6 МПа.

.

Таким образом, запас клеевого шва составляет ∆=243,824/0,67=363,9. На основании полученных данных, делаем вывод что запаса прочности клеевого шва достаточно для того, чтобы выдержать перегрузку 10g, а также значительно большие перегрузки.

6. Расчет размерной цепи

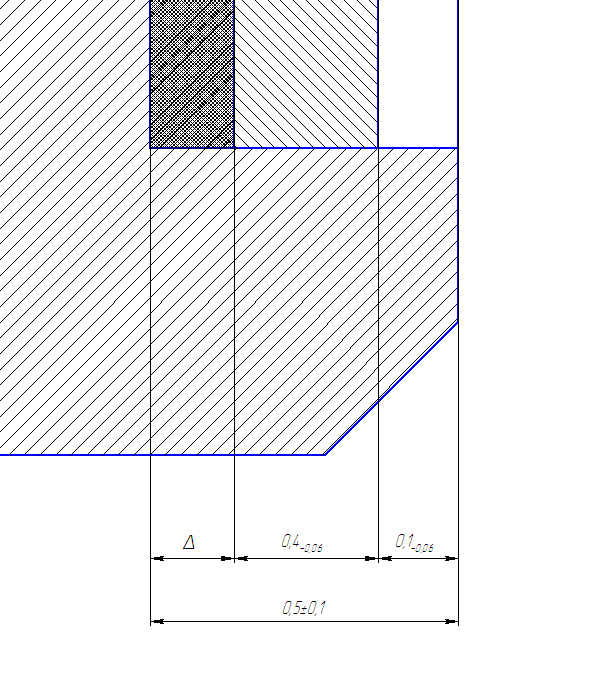

Произведем расчет толщины слоя клея, обеспечивающей правильную посадку крышки в корпус. Составим размерную цепь, где ∆ - толщина слоя клея. Рассчитаем размер по методу максимума-минимума.

∆ = 0,4 + 0,1 – 0,5 = 0

Es∆ = 0,1 + 0,12 = 0,22

Ei∆ = 0,1

∆ = 0 + 0,1 +0,22

Делаем вывод, что толщина клея должна быть в пределах 0,1 … 0,22 мм.

7. Описание технологических приспособлений

Приспособление для сборки корпуса и ЧЭ.

Конструктивно приспособление представляет собой основание поз.5 с отверстием для установки корпуса, который устанавливается на втулку поз.1, с запрессованной в нее осью поз.6. Для установки в корпус ЧЭ используется гильза поз.3 с магнитом поз.4 и гайкой поз.2. Ход штока поз.9 внутри гильзы ограничивается запрессованным в него штифтом поз.13.

При сборке корпуса и чувствительного элемента крайне важно, выполнить требование по соосности. Поэтому установка чувствительного элемента в корпус происходит в 2 этапа: сначала производят центрирование корпуса, закрепленного во втулке, и крепление корпуса винтами поз.12 к основанию приспособления, затем чувствительный элемент, удерживаемый в гильзе магнитом, устанавливается в корпус, после чего магнит и ЧЭ разъединяется с помощью передвижения штока.

Приспособление для проверки корпуса на герметичность.

Для обеспечения точной работы прибора и соблюдения требований ТУ на электрические элементы к корпусу прибора предъявляются требования по обеспечению минимального давления. Для выполнения этого условия детали прибора (в первую очередь, это кожух, основание, корпус) образуют герметичный контур, все составляющие которого проверяются на герметичность до и после сборки. Приспособление для контроля герметичности представляет собой основание поз.2, на котором винтами поз.7 закрепляется корпус. Основание закреплено винтами поз.10 на плите. В основание устанавливается ниппель поз.1, в котором предусмотрено отверстие для подсоединения форвакуумного насоса. Проверку на герметичность проводят следующим образом: испытуемый корпус устанавливается и закрепляется на приспособлении, которое соединяется с течеискателем поз.12. Затем из корпуса с помощью форвакуумного насоса откачивают воздух и обдувают снаружи гелием. В случае наличия течи молекулы гелия попадут внутрь корпуса, и оттуда в масс-спектрометр, где будут зафиксированы, что позволяет сделать вывод о негерметичности контура.
