Задания на защиту работы
Целью защиты лабораторной работы является проверка самостоятельности ее выполнения и понимания полученных результатов. В процессе защиты работы студент должен по заданию преподавателя продемонстрировать умения:
выполнять любой расчет хода выполнения работы для измененных исходных данных;
понимать разницу моделирования линии электропередач с использованием моделей с сосредоточенными и распределенными параметрами;
понимать физический смысл параметров П-образной схемы замещения ЛЭП;
владеть навыками расчета параметров электропередачи с использованием параметров П-образной схемы замещения ЛЭП.
Виртуальный лабораторный практикум (часть 2) Работа №1. Исследование схем замещения трансформаторов и автотрансформаторов
Цель: Изучение 1) режимов работы двухобмоточного трансформатора и автотрансформатора; 2) физического смысла параметров схемы замещения двухобмоточного трансформатора; 3) методики расчета параметров схем замещения трансформаторов и автотрансформаторов.
Программное обеспечение: Lepsnv5.exe, MathCAD или MS Excel.
Теоретические сведения: см. раздел 2.4.2.
Время выполнения: 2 часа.
Ход выполнения работы
Дано: 1) наименование режима и обозначение параметра схемы замещения для внесения в отчет по п.1 хода выполнения работы; 2) тип трансформатора или автотрансформатора и исходные данные для расчета параметров схемы замещения (см. Варианты индивидуальных заданий).
Ознакомиться с режимами работы и физическим смыслом всех параметров схемы замещения на примере программной анимации Lepsnv5.exe. Внести в отчет по работе описание и иллюстрацию режима и физического смысла параметра схемы замещения, заданных индивидуальным вариантом.
Выполнить расчет параметров схемы замещения трансформатора или автотрансформатора по исходным данным индивидуального варианта.
Результаты выполнения работы по пунктам 1–2 и выводы занести в отчет. Правила оформления отчета – см. Введение в курс.
Практические рекомендации по выполнению работы и использованию программного обеспечения Пример 1. Использование программной анимации
Продольная ветвь схемы замещения содержит активное RТ и реактивное XТ сопротивления обмоток трансформатора (см. рис. 26). Эти сопротивления равны сумме соответственно активных и реактивных сопротивлений первичной и приведенной к ней вторичной обмоток. Обычно схема замещения приводится к высшему напряжению и при этом приведении сопротивление вторичной обмотки умножается на квадрат коэффициента трансформации kT.

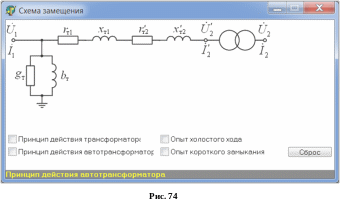

В программе Lepsnv5.exe реализован развернутый вариант схемы замещения без приведения параметров к одному напряжению: в продольную ветвь дополнительно включен идеальный трансформатор, характеризуемый kT, а сопротивления разделены на составляющие первичной и вторичной обмоток (Error: Reference source not found). Меню Файл содержит пункт Схема замещения, выбор которого приводит к появлению одноименного окна (если оно было закрыто). Для выбора анимации режимов принципа действия двухобмоточного трансформатора и автотрасформатора, опытов холостого хода и короткого замыкания, используйте переключатели в нижней части окна Схема замещения (Error: Reference source not found). Кнопка Сброс используется для остановки программной анимации.

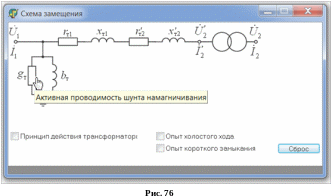

Для знакомства с физическим
смыслом параметров схемы замещения
необходимо активизировать окно Схема
замещения щелчком курсора и подвести
курсор к элементу схемы. Значок курсора
изменит вид с
на
и появится всплывающая подсказка с
наименованием элемента схемы замещения

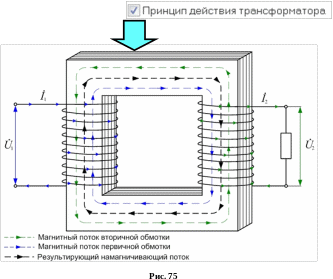

(Error: Reference source not found). Щелчок мыши приводит
к показу соответствующей анимации,
иллюстрирующей физический процесс,
соответствующий выбранному элементу,
и появление в нижней части окна Схема
замещения описание физического смысла
(Error: Reference source not found).
Важно! При выборе элемента схемы нужно учитывать, что точка вызова режима демонстрации физического смысла и всплывающей подсказки в продольной ветви расположена правее элементов. Следует ориентироваться по тексту всплывающей подсказки при изменении значка курсора на .
Важно! Обратите внимание: в программе Lepsnv5.exe для обозначения параметров схемы замещения используются обозначения, отличные от принятых в разделе 2.4.2: вместо RТ использовано rт, XТ – хт и т.д.
