12.3 Блок очистки
Блок очистки укомплектован расчётной технологией регламентирования компонентного состава и управелния свойствами буровых растворов или компьютерной программой для этих целей. Технология позволяет вести оперативное управление процессом приготовления и обработки бурового раствора при наименьших затратах времени и материалов. Схема блока очистки приведена на рисунок 12.3.
Блоки очистки предназначены для ведения буровых работ по малоотходной или безамбарной технологии и входят в состав циркуляционных систем буровой установки. Блок обеспечивает очистку буровых растворов от частиц размером более 5 мкм с выделением шлама пониженной влажности, регенерацию барита и его многократное использование, выведение из бурового раствора избытка коллоидной фазы, регенерацию барита после завершения бурения скважины, приготовление и утяжеление буровых растворов.

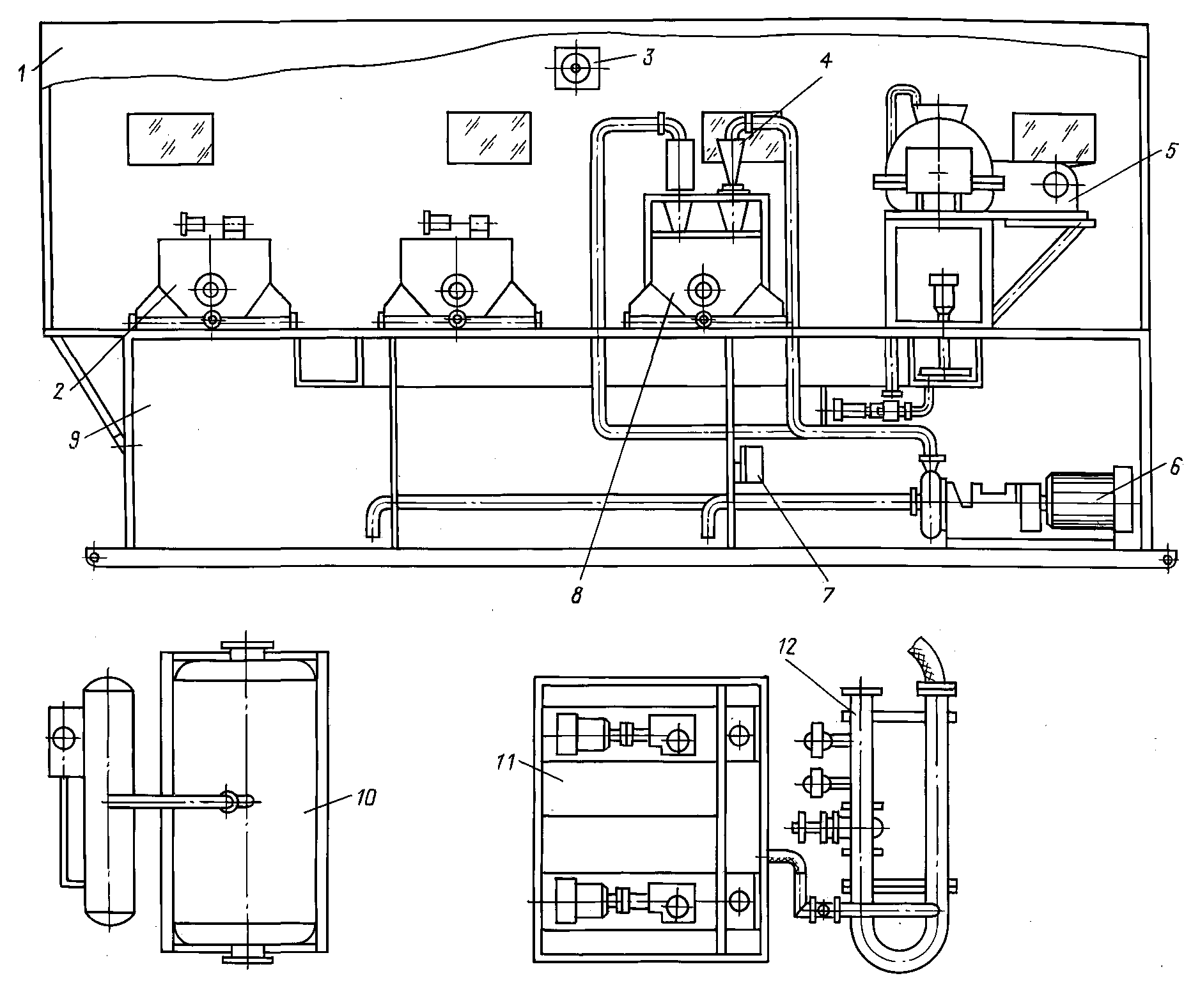

1-
укрытие; 2-вибросито СВ1Л; 3-вентилятор;
4-илоотделитель ИГ 45/75;
5-центрифуга; 6-электронасосный агрегат;
7-калорифер; 8-ситогидроциклонный
сепаратор на базе вибросита СВ1Л и
пескоотделителя ГЦ360М; 9-ёмкость;
10-дегазатор «Каскад-40»; 11-блок
химической обработки; 12-смеситель.
Рисунок 12.3 – Схема блока очистки
12.4 Буровые насосы брн-1
БРН-1 - двухпоршневой насос одностороннего действия, характеризуется оптимальными параметрами и конструкцией кривошипно-шатунного механизма, надёжным исполнением механической и гидравлической частей, оборудованы превматическими компенсаторами на входе и выходе и системой смазки трущихся частей.
Параметры бурового насоса БРН-1 |
|
Мощность, кВт…………………………………… |
495 |
число цилиндров………………………………. |
2 |
номинальное число ходов поршня в минуту…… |
80 |
частота вращения входного вала, об/мин……… |
457 |
длина хода поршня, мм…………………………. |
300 |
максимальное давление на выходе, МПа……… |
20 |
максимальая идеальная подача, л/с……………. |
38 |
диаметр клапана, мм……………………………... |
125 |
тип зубчатой передачи… |
косозубая |
передаточное число редуктора……………. |
3,152 |
гидравлический блок…………………………. |
кованный |
Условный проход, мм: |
|
выходного коллектора…………………………… |
95 |
входного коллектора………………………………. |
205 |
Габаритные размеры базовой модели, мм |
|
длина……………………………………….... |
4560 |
высота……………………………………………… |
1768 |
ширина…………………………………………… |
2180 |
масса базовой модели, кг ………………………. |
14500 |
диаметр шкива, мм ……………………………… |
1120 |
компенсатор на выходе ………………………. |
сферический |
ширина насоса со шкивом, мм ………………… |
2605 |
масса насоса со шкивом и компенсатором, кг … |
16250 |
