Вопрос 17,18: Выбор оптимального числа ступеней сепарации.

Работа сепаратора любого типа оценивается двумя основными показателями:

-количество капельной жидкости, уносимой потоком газа из каплеуловительной секции.

-количество пузырьков газа, уносимых потоком нефти из секции сбора нефти.

Допустимое значение удельного уноса капельной жидкости не должно превышать 50 см³ на 1000 м³ газа. Удельный унос свободного газа потоком жидкости должен быть не более 20*10³ см³ на 1 м³ жидкости.

При выборе оптимального числа ступеней сепарации рассматриваются два способа разгазирования нефти – дифференциальный и контактный.

Дифференциальный – многоступенчатая сепарация с выделением и отводом за пределы сепаратора газа на каждой ступени.

Контактный – одноступенчатое разгазирование нефти и одноразовый отвод из сепаратора всего выделившегося из нефти газа.

Если скважины фонтанируют и на их устье поддерживаются высокие давления (3-4 МПа), то целесообразно применять многоступенчатую сепарацию (6-8 ступеней). Во всех других случаях рекомендуется применять трехступенчатую систему сепарации нефти от газа.

Вопрос 20: Сепараторы первой ступени типа убс и нгс.

Ha I ступени сепарации эффективным оказался двухфазный сепаратор с предварительным отбором газа типа УБС.

На входе в сепаратор установлен депульсатор 5 и выделен каплеуловитель. В депулсаторе происходят расслоение структуры газожидкостной смеси, отбор газа и уменьшаются пульсации расхода и давления. Газожидкостная смесь из сборного коллектора подводится по наклонному 1 (30-40°), горизонтальному 2 (длиной 2-3 м) и наклонному 3 (10-15^о) длиной 15-20м трубопроводу. Из трубопровода 3 в верхней части проводится отбор газа по газоотводным трубкам 4 в газосборный коллектор депульсатора 5, подводящий газ в выносной каплеуловитель 8, в котором устанавливаются выравнивающая поток газа перфорированная перегородка 6 и жалюзийная кассета 7. Из каплеуловителя 8 газ направляется в эжектор 9 и дальше в газопровод на ГПЗ. Капельки нефти собираются и стекают в сепаратор. В сепараторе выделяется основная часть газа, которая поступает в эжектор 9. Нефть идет на УПН.

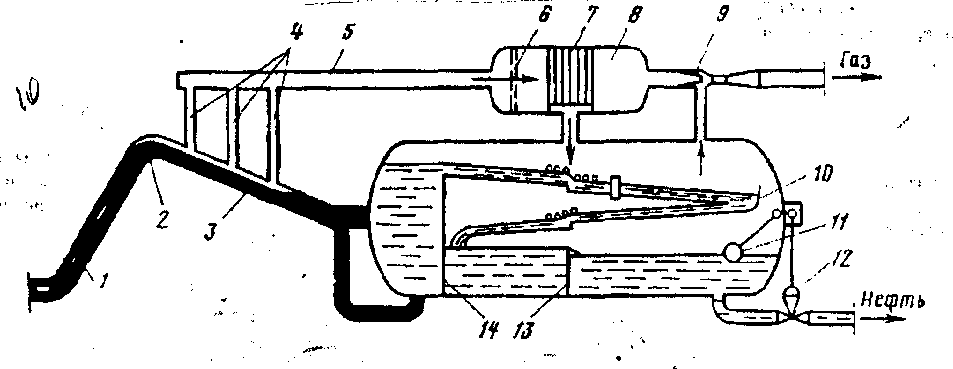

Рис. 13 Схема сепаратора с предварительным отбором газа типа УБС.

1,3- наклонные трубопроводы депульсатора; 2 - горизонтальный трубопровод; 4 - газоотводные трубки; 5 - депульсатор; 6 - перфорированная перегородка; 7 - жалюзийная кассета; 8 - каплеуловитель; 9 - эжектор; 10 - наклонные плоскости; 11 датчик регулятора уровня поплавкового типа; 12 - исполнительный механизм сброса нефти; 13 - успокоительные перегородки; 14 - перегородка.

Сепараторы типа УБС выпускаются на пропускную способность по жидкости 1500 - 16000 м³/сут при газовом факторе 16 м³/т и рабочем давлении 0,6 и 1,6 МПа.

В сепараторах типа НГС в отличие от установок типа УБС отсутствует депульсатор, а два сетчатых каплеотбойника устанавливаются в емкости сепаратора.
