1.Конструкции лестниц по косоурам и тетивам из различных материалов.

Лестница- конструктивный элемент здания, предназначенный для сообщения между этажами и аварийной эвакуации. (см. б 23)

Конструкции лестниц

Тетева- наклонная балка

Марш: ступени; наклонные балки

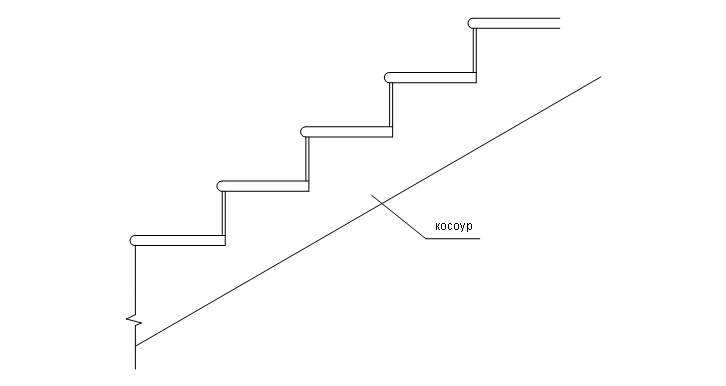

Если ступень опирается на наклонную балку сбоку- тетева (деревянные лестницы); сверху- косоур

по металлическим косоурам(слева)

1. Подкосоурная балка

2. площадочная плита

3. косоур

4. верхняя фризовая ступень

5. рядовая ступень

6. Нижняя фризовая ступень

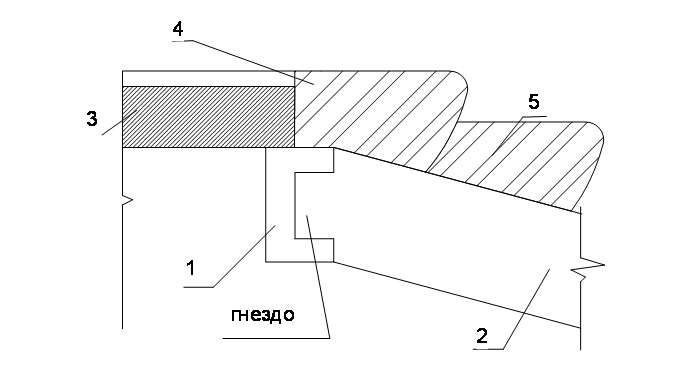

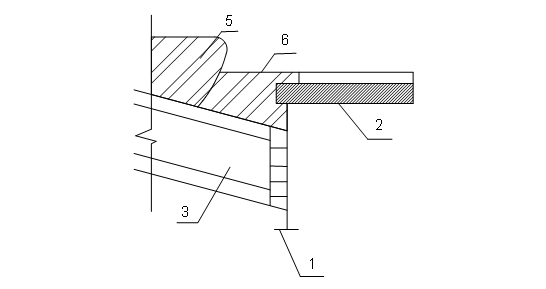

Лестница по железо-бетонным косоурам

1. подкосоурная железо-бетонная балка

2. железе-бетонный косоур

3. площадка(площадочная плита)

4. верхняя фризовая ступень

5. рядовая ступень

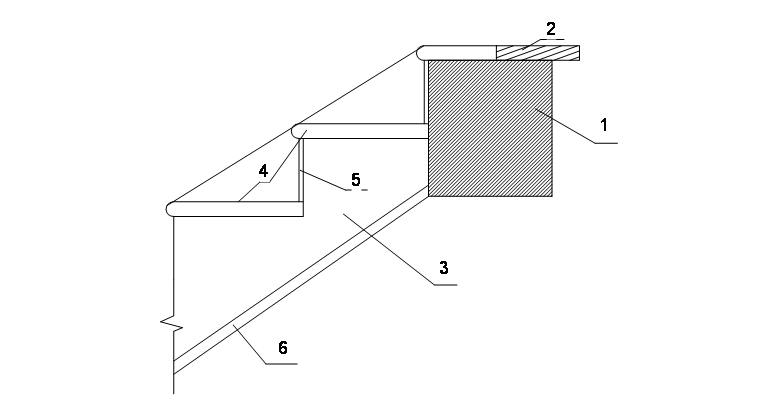

Деревянные лестницы по тетевам

1. балка

2. лестничная площадка

3. тетева

4. ступёнок

5. подступёнок

6. подшивка

2. Деформации и перемещения при осевом перемещении-сжатии.Закон Гука

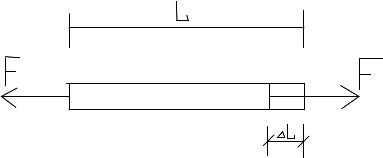

Продольн.деформации.

∆L-абсолютное удлинение стержня,L-относит. Удлинение.E=∆L/L

Поперечн. Деформации

∆b(абсолютное укорочение)=b-b1 ∆b /b=E1-относит.укорочение.

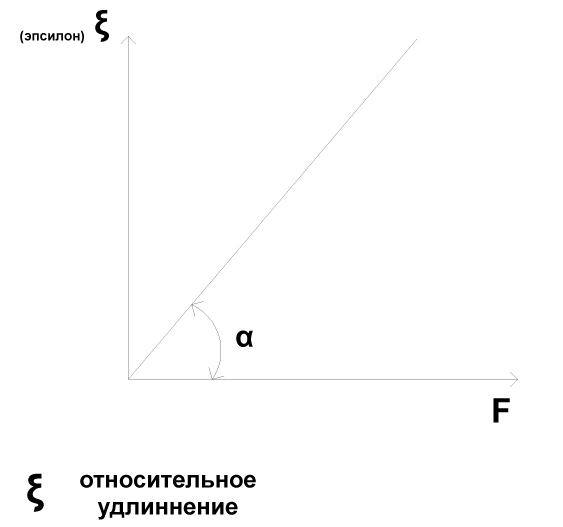

Закон Гука(по линейному закону) – чем больше сила, тем относительное удлинение больше.

(где больше Е-меньше,тем ∆L больше)

Е-относит.удлинение

F-сила(чем она больше-,тем Е больше)

EA – жёсткость сечения.

Альфа-хар-ет материал(модуль упругости)

Альфа-тангенс угла наклона этой кривой обозн. через Е

.

F-сила,чем она больше,тем ∆L больше

Где больше сечение , больше сопротивление и меньше удлинение.

БИЛЕТ 25

1.Балконы, лоджии, эркеры.

Балкон-это площадка с ограждением,вынесенная зав пределы наружных стен.

Балкон может быть на одну комнату, на несколько и на всю квартиру. Бывают различные формы и размеры.вынос балкона-0,8 0,9 м

Конструктивное решение балконов по 4 схемам:

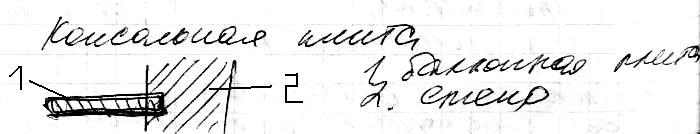

1) консольная плита

1-балконная плита

2-стекло

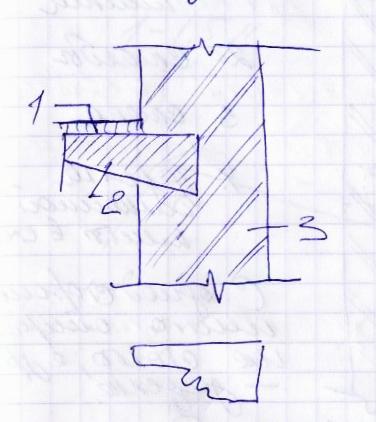

2)Балкон ввиде плиты опирающийся на кронштейн.

1-Балконная плита2-кронштейн, заделанный в стену3-стена

3)На торцовых кронштейнах.

1-балконая плита2-кронштейн3-стена

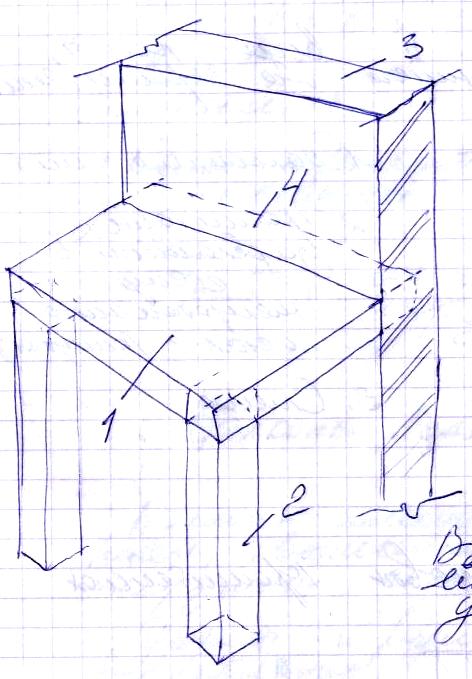

4) Балкон на столбах

1-балконная плита, 2-столбы3-стена4-заделка балконной плиты в стену

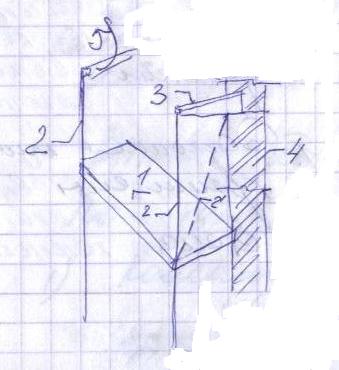

Балкон на металлических стяжках

1-балконная плита2-вертикальный тенс(?прикреплён к кронштейну3-кронштейн заделан в стену4-стенаТенс(?)может быть как вертикальный, так и наклонный

В многоэтажных зданиях с монолитным каркасом балкон делается за счёт выноса плиты перекрытия.

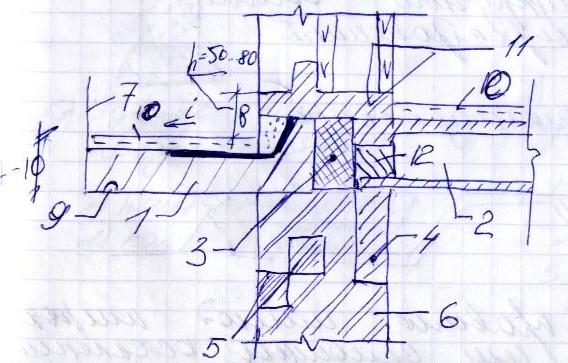

Самый распространённый балкон

1-балконная плита

2-плита перекрытия многопустотная

3- теплоизоляция

4- несущая перемычка

5-не несущие перемычки

6-стена

7-ограждение балкона

8-порог из комнаты на балконную плиту

9-капельница

10-пол

11-балконная дверь

Толщина балконной плиты-7-10 см

Эркер

Вынесенная из плоскости фасада часть комнаты

Теплая часть здания

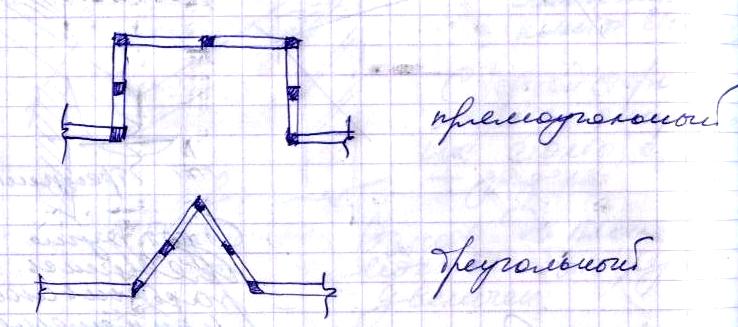

В плане-различной формы , самый простой –прямоугольный,

Полукруглый-самый распространённый .Трапецеидальный

Как правило имеют широкие окна или полное остеклкние По типу витража.

По конструкции эркеры ничем не отличаются от стен.

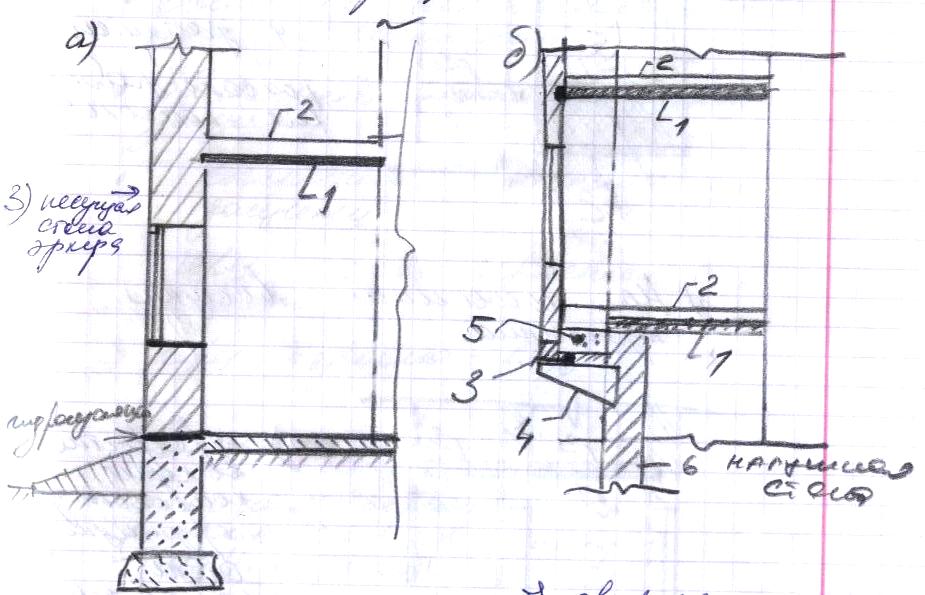

Конструктивная схема Эркера :

А) Эркер на несущих стенах

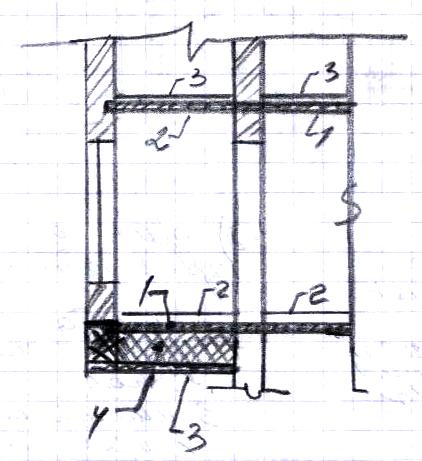

Б) эркер на кронштейнах

(к левой кртинке)1)плита перекрытия2)пол(по грунту)

( к правой картинке)

1)плита перекрытия2)пол3)нижняя эркера4)кронштейн5)теплоизоляция

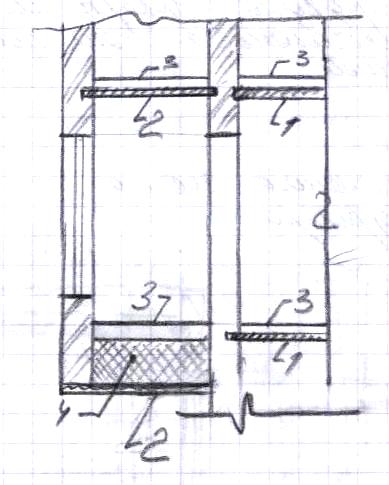

В) эркер на поэтажных консолях

1-междуэтажное перекрытие2-плита , закреплённая в кладку3-пол4-утеплитель

Г) На консольных выступах перекрытий

1-перекрытие , на него ставят стену эркера2-пол3-влагостойкая обшивка4-утеплитель
