1.Лестницы. Классификация по назначению, по числу маршей, требования к размерам элементов лестниц.
Лестница – это конструктивный элемент здания, предназначенный для сообщения между этажами и эвакуации людей при пожаре.
Лестницы бывают:
Одномаршевы.
Двумаршевые.
Трехмаршевые.
Винтовые.
С забежными ступенями.
Классификация по назначению:
1. Основные - для повседневного использования.
2. Вспомогательные, аварийные – для сообщения между этажами и эвакуации при ЧП.
3. Пожарные – для доступа пожарных команд на верхние этажи кровли.
4. Внутриквартирные.
5. Входные.
Требования:
Прочность, жесткость, экономичность, удобство эксплуатации, безопасность хотьбы, эргономичность, приятный внешний вид. Уклон для основания лестницы – 1:2, 1:75. Внутриквартирные – 1:1, (45 градусов).
Число ступеней марша – не меньше 3 , если число меньше 5, то ограждение не нужно.

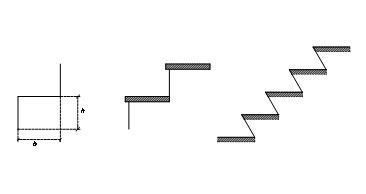

Маршем называют непрерывный ряд ступеней, расположенный м/у двумя уровнями или лестничными площадками. По своей проекции в плане лестничные марши могут быть прямые, косые и криволинейные. Если лестница состоит из нескольких маршей, то первый марш называют отправным, а последний, соответственно, - выходным. Между отправной и выходной ступенями располагаются промежуточные ступени, которые по своей форме могут быть прямые скошенные, клиновидные (или забежные) и дугообразные.По своей конструкции ступени могут быть плоскостными сплошными, профилированными сплошными и сквозными, Верхнюю горизонтальную плоскость ступеней, остающуюся открытой при их перекрытии, принято называть проступью, а разность высот между двумя проступями – подступенком или заглушиной.
Существует несколько форм между размерами ступеней и проступенка для безопастности:
h= 140; 170 не более 200
b= 280; 300 не менее 250
Форма на основании шага:
2H+b=63±3 см
Для удобства B-H=12 см
Формула безопасности:
B+H=46±1 см
Все ступени марша должны быть одинаковыми, число ступеней марша не меньше 3-х.
Марши и площадки должны иметь ограждения (0,8-0,9 см)
Если ступеней меньше 5, ограждения может не быть.
Высота между маршами и площадкой не может быть меньше 2-х м; ширина между маршами не менее 10 см.
Min b
2-х кв- 800мм
2-х этажн. Здания-900 мм
Для жилых здан 2-х эт.- 1050мм
Для обществ.- 1350мм
23.2ЭПЮРЫ ВНУТРЕННИХ УСИЛИЙ ПРИ РАСТЯЖЕНИИ-СЖАТИИ Растяжением или сжатием Под растяжением (сжатием) понимают такой вид нагружения, при котором в поперечных сечениях стержня возникают только нормальные силы, а прочие силовые факторы равны нулю. Рассмотрим расчетную схему бруса постоянного поперечного сечения с заданной внешней сосредоточенной нагрузкой Р и распределенной q, (рис.1). а) расчетная схема, б) первый участок, левая отсеченная часть, в) второй участок, левая отсеченная часть, г) второй участок, правая отсеченная часть, д) эпюра нормальных сил Рис.1. Построение эпюры нормальных сил: в пределах первого участка брус претерпевает сжатие постоянной нормальной силой. в пределах второго участка брус растянут и нормальная сила изменяется по линейному закону. На основе полученных данных строится эпюра нормальных сил в виде графика распределения нормальной силы по длине бруса (рис.1 д). N =P, (1) где Р – внешняя сила; N – внутреннее усилие. Метод сечений: для нахождения внутренних усилий тело мысленно разрезают на две части и рассматривают равнове- сие той части, которая не соприкасается с заделкой. При растяжении-сжатии гипотеза плоских сечений дополняется еще одним пунктом: в поперечных сечениях достаточ- но далеко удаленных от точки приложения сил нормальные силы распределяются по сечению равномерно, а касательные отсутствуют. Нормальное напряжение характеризует величину внутренних усилий приходящихся на единицу площади сечения: σ= N/F (2) Правило знаков: нормальные усилия и напряжения положительны при растяжении и отрицательны при сжатии. Условие прочности при растяжении и сжатии σ ≤ [σ] , (3) где [σ] – допускаемое нормальное напряжение (справочная величина, физико-механическая характеристика материала). Это наибольшее напряжение, при котором материал конструкции может надежно и долго работать. Решая совместно уравнения (2) и (3), имеем σ= ≤ [σ] N/F (4) Это уравнение прочности при растяжении-сжатии. С его помощью возможно решение трех типов задач, но наиболее часто решается задача подбора площади сечения F при известных значениях N и [σ] . Тогда F≥ N/[σ] (5)
