1.Кровли крыш и плоских покрытий, материалы. Уклоны.
Кровля – это верхний элемент, покрытие крыши, предохраняющее здания от всех видов атмосферных воздействий.
Требования к кровлям:
1)воднепроницаемость
2)долговечность
3)легкость
4)огнестойкость
5)дешевизна
Плоская бесчердачная крышаобычно не нуждается в механической очистке от снега. Таяние снега в течение всей зимы происходит за счет тепла, проводимого крышейиз помещения. Для удаления снега может быть использована сила ветра. Для этого крышилучше окружать не глухими парапетами, а решетчатыми барьерами. Механическая очистка от снега может понадобиться лишь после обильных снегопадов, а также в тех случаях, когда поверхность крышиэксплуатируется зимой.
В отличие от скатных, на плоских крышах не применяют в качестве кровельных штучные и листовые материалы. Здесь необходимы материалы, допускающие устройство сплошного ковра (битумные, битумно-полимерные и полимерные материалы, а также мастики). Этот ковер должен быть эластичным настолько, чтобы воспринимать температурные и механические деформации основания кровли. В качестве основания используют поверхность теплоизоляции, несущие плиты, стяжки.
Материалы скатной кровли:
Асбоцементные кровли (пополярны до распада СССР)- либо прямоугольные, либо волнистые плиты. В некоторых странах запрещена. Вредна только при произвдстве, покрывается специальной краской от разрушения.
Кровельная сталь: оцинкованная белая, неоцинкованная- черная. Черную красят. Или в виде листов или рлонов
Натураьная черепица
Рулонные кровли: рубиройд, стекловолокно, изофлекс
Плитные кровли: сплошная обрешетка(керамогранит для горизонтальных покрытий)
Кровля из свето-прозрачного материала: стекло, вето-прозрачный пластик
эксплуатируемая крыша в виде фальшполов
Уклоны кровли:
минимальный уклон 18 градусов
плоская= 3 градусам
уточнения из интернета:
Уклон крыш указывают в градусах по отношению к горизонтальной поверхности, например, 27°, 45° или в процентах.
Уклон скатов крыши может колебаться от 5° до 60° в зависимости от вида кровельного материала и предполагаемой снеговой нагрузки. При этом чем больше предположительная снеговая нагрузка, тем большим должен быть уклон скатов. В регионах с большими и частыми ветрами большого уклона следует избегать, так как ветровые нагрузки на здание могут оказаться значительными.
Кроме того, уклон крыши в большой степени зависит от выбора кровельного материала. Штучные кровельные материалы используют на скатах с уклоном не менее 22°, иначе вода будет просачиваться в местах стыков отдельных плиток.
И, наконец, уклон крыши отражается на ее стоимости. С увеличением уклона повышается расход материалов, а следовательно, и стоимость крыши.
2. Правила построения эпюр изгибающих моментов и поперечных сил для балок. Основные правила проверки правильности построения эпюр (на примере выполненного ргр), выполненного ргр),
Статически-определимая - если реакции можно найти с помощью трехуравнений статики.
Иначе статическо-неопределимое.

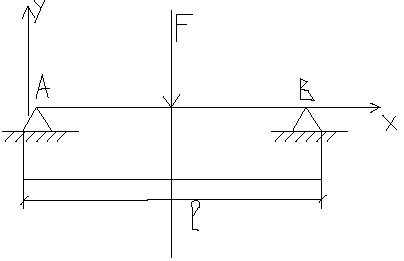

исходные данные балка
Дано: F=2кН в=4м l=6 а=2м
2)Определить опорную реакцию

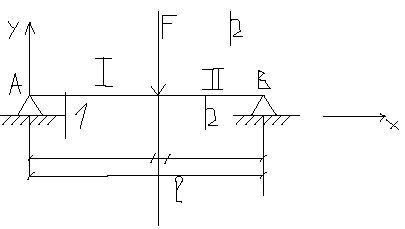

Схема сил после замены связи их реакциями
Уравнения равновесия
Сумма моментов всех сил относительно (т)А
∑Ma=0
F*a-Vвl
Vв=F*a/ l=2*2/6=2/3kH
Сумма моментов всех отн (т)В
∑Mв=0
-F*b+Va*l=0
Va=F*в/ l=2*4/6 kH=8\6кН
Проверка:
сумма проекций всех сил на ось Y
∑y=0
-F+Va+Vв=0
-2+4\3+2/3=0
Вывод: реакции определены правильности
Определение изгибающих моментов и поперечных сил

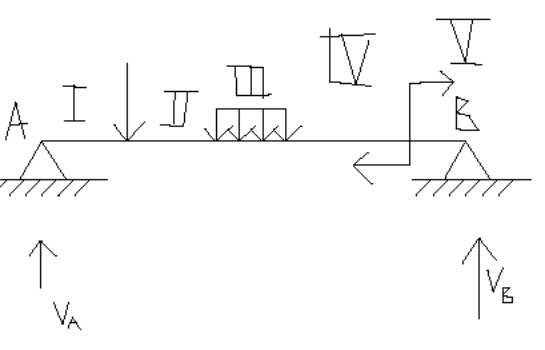

Балку разбить на участки
1.Границы участков ― стыки приложения сосредоточенных сил.
2.Начало и конец внешних моментов
3.Точки приложения внешних моментов
разбили балку на 2 участка
Нормальная сила положительна,если она вызывает растяжение.
Поперечная сила положительна, если она вращает оставшуюся часть по часовой стрелке
Изгибающий момент положителен, если он растягивает нижнее волокно.
3
.Определение
изг момента и попереч сил.
Уравнения равновесия
Участок I 0≤х≤а
Сумма моментов всех сил относительно центра тяжести сечения 1-1
∑М 1-1 =0
+Va*х-Мх=0
Мх=Va*х
х=0 => Мх=0
х=а => Мх-Va*а= 1 1/3*2=2 2/3 rYv
Mх= 2/3 кНм
Сумма проекций всех сил на ось У
∑Y=0 -Qy +Vа=0
Qy= Va =1 1/3 kH
У
часток
2
0≤х≤в

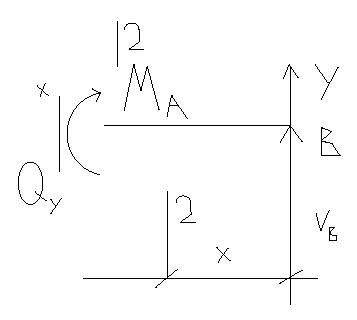

Уравнения равновесия
Сумма проекций всех сил на ось У
Qy+Vв=0
Qy=-Vв=-2/3кН
Сумма моментов всех сил относительно центра тяжести сечения 2-2
Mx-Vb*x=0
Mx=Vb*x
X=0 т. В ->Mx=0
X=b т. С->Vx=2/3*4=8/3=22/3
Рис1 (вверху задачи)
Положительное значение эпюры Мх откладывают вниз.
Положительное значение поперечной силы Q откладыват вверх.
Отрицательно значение поп.силы Q откладывают вниз.
Рис.
ПРАВИЛО ПРОВЕРКИ построения правильности эпюр.
1 на участке.где нет нагрузки эпюра М ― наклонная прямая линия
2 под сосредоточенными нагрузками на эпюре Q скачок, равный сосредоточенной нагрузке.
3 На участке, где эпюра М увеличивается, эпюра Q-положительна. Где эпюра М уменьшается - эпюра отрицательна
под распределение эпюра Мх ― в виде параболическ
