16(2) . Геометрическая схематизация элементов конструкций. (Брус, стержень, оболочка, пластина, массив.)

Пластина – частный случай оболочки, ограниченный 2мя прямолинейными плоскостями

h<<l, l

Брус –это тело , один из размеров которого значительно больше других остальных .

Стержень –это брус постоянного сечения и прямолинейной оси.

Оболочка-это тело, ограниченное двумя криволинейными плоскостями, толщина которого значительно меньше двух других размеров.

Массив- тело, все три измерения которого имеют одинаковый порядок.

Билет №17

1.Конструкции перекрытий по деревянным и стальным балкам.

Перекрытие - внутренняя горизонтальная ограждающая конструкция здания.

В жилых зданиях, в зависимости от их конструктивной схемы, этажности, установленной степени огнестойкости, материала наружных стен и местных условий, перекрытия устраивают с применением дерева, металла и железобетона.

Перекрытия по деревянным балкам применяют только в зданиях со стенами из дерева и в каменных зданиях III степени огнестойкости, высотой до 5 этажей включительно Балки в зависимости от перекрываемого пролета и их сечения укладывают на расстоянии 0,6—1 м одна от другой. Пространство между балками заполняют накатом из гипсовых, легкобетонных, фибролитовых плит или из деревянных щитов, По накату, в зависимости от назначения перекрытия, укладывают тепло- или звукоизоляционные слои.

Прогиб перекрытий не должен превышать по абсолютной величине— 10—15 мм. Деревянные балки обычно применяют при пролетах до 4—4,5 м. К нижней поверхности междуэтажных и чердачных перекрытий по деревянным балкам прибивается слой сухой штукатурки.

К недостаткам этого типа перекрытий относятся подверженность загниванию, большая трудоемкость, значительный расход древесины, особенно при использовании в качестве наката деревянных щитов.

металлическим(стальным) балкам Такие балки применились для проектов до 6м, а иногда и более метров. Заполнение пространства между балками из неорганических материалов и защита балок от непосредственного воздействия огня позволяли получить перекрытия необходимой долговечности и огнестойкости. В чердачных перекрытиях металлические балки утепляли, что позволяло исключить опасность промерзания перекрытия по материалу самой балки.

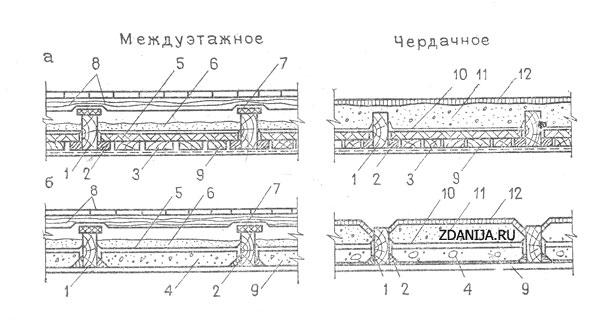

перекрытия по железобетонным балкам пространство между которыми заполняют легкобетонными, керамическими или другими блоками из неорганических материалов. Такие перекрытия долговечны, огнестойки, не требуют значительного расхода металла. Их применяют главным образом там, где здания возводят из мелкоразмерных элементов Рис.1 Перекрытия по деревянным балкам с накатом

а — из деревянных щитов; б — из гипсобетонных плит; 1 — балки; 2 — черепные бруски; 3 — щиты из досок; 4 — гипсобетонные плиты; 5 — известковая или глиняная смазка; 6 — усиление изоляции воздушного шума (песок); 7 — изоляция ударного шума (упругие прокладки); 8 — пол по лагам; 9 — сухая штукатурка; 10 — пароизоляция (глиняная смазка); 11 — теплоизоляция; 12 — стяжк

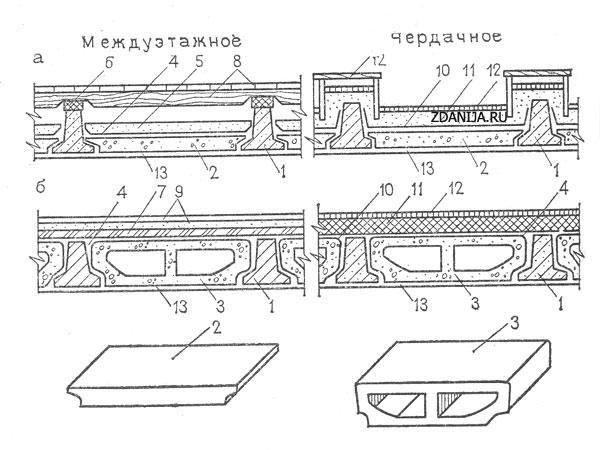

Перекрытие по железобетонным балкам

а — с заполнением из плит; б — с заполнением из пустотелых блоков: 1 — балки; 2 — плиты; 3 — пустотелые блоки; 4 — промазка щелей раствором или подстилка толя; 5 — усиление изоляции воздушного шума (песок); 6 — изоляция ударного шума (упругие прокладки); 7 —- изоляция воздушного и ударного шумов; 8 — пол по лагам; 9 — пол по стяжке; 10 — пароизоляция; И — теплоизоляция; 12 — стяжка; 13 — затирка
