4 0. Дайте краткую характеристику назначения библиотеки "Indicators" и её элементов в программе Electronics Workbench 5.12с

Вольтметр "Voltmeter" – прибор необходимый для измерения напряжения в цепи. Имеет бесконечно большое сопротивление. Подключается к цепи параллельно.

А мперметр "Ammeter" – прибор необходимый для измерения силы тока в цепи. Имеет сопротивление бесконечно малое. Амперметр подключается последовательно к цепи.

Окна свойств вольтметра и амперметра идентичны.

Поле для ввода "Resistance" позволяет задать внутренне сопротивление прибора в Омах, для вольтметра оно должно стремиться к бесконечности, а для амперметра – к нулю. В большинстве случаев не следует менять значение в этом поле. В отличие от реальных измерительных приборов, вольтметр и амперметр, представленные в программе, не требуют настройки диапазона измерений.

Поле для ввода "Mode" служит для выбора рода измеряемого сигнала: АС – для переменного тока (напряжения), а DC – для постоянного тока (напряжения).

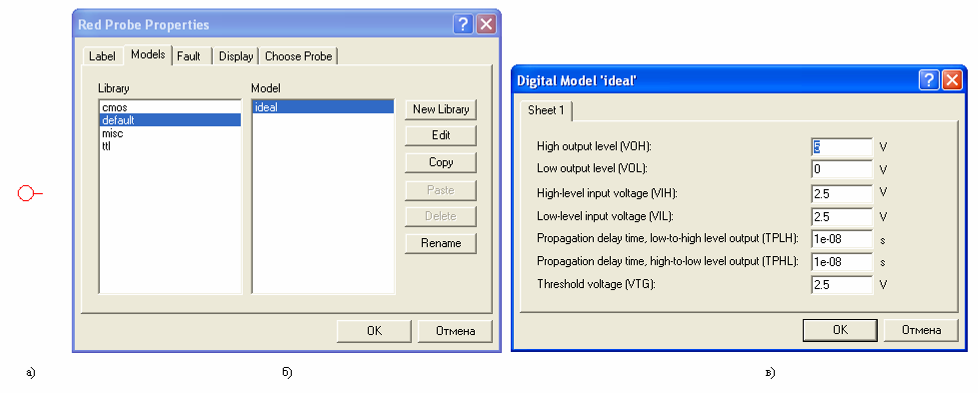

П робник "Probe" – прибор, который определяет логический уровень (0 или 1) в конкретной точке схемы. Если исследуемая точка имеет уровень логической 1, индикатор загорается красным цветом. Уровень логического нуля свечением не отмечается. С помощью команды Value в меню Circuit можно изменить цвет свечения пробника.

41-44

41. Каким, в идеале, должно быть сопротивление вольтметра и амперметра? Как его задать в программе Electronics WorkBench?

Идеальный измерительный прибор не должен менять параметры цепи, то есть, не должен искажать измеряемую величину. Поэтому идеале сопротивление амперметра бесконечно мало (равно 0), а сопротивление вольтметра бесконечно велико. Это связано с тем, что при использовании амперметра необходимо как можно точнее измерить силу тока в цепи (на участке, в котором он подключен), поэтому он подключается последовательно и его сопротивление чем меньше, тем лучше. А при измерении сопротивления цепи вольтметр подключают параллельно и его сопротивление должно быть как можно больше (стремиться к бесконечности), т.к. часть тока пойдет в это ответвление цепи, и, чтобы не нарушить первоначальные параметры цепи, необходимо, чтобы ток через вольтметр не проходил.

В программе Electronics WorkBench задать сопротивление прибора можно в окне Properties, которое откроется после двойного щелчка по необходимому прибору. В большинстве случаев не следует менять значение в этом поле. В отличие от реальных измерительных приборов, вольтметр и амперметр, представленные в программе, не требуют настройки диапазона измерений.

42. Расскажите все, что знаете об элементе "Oscilloscope" (осциллограф).

"Oscilloscope" (осциллограф) предназначен для визуального анализа сигналов в моделируемой схеме, непосредственно во время моделирования. При выполнении двукратного щелчка мышью на значке осциллографа открывается окно настройки параметров в обычном либо расширенном режиме. Для переключения между этими режимами служит кнопка "Expand/Reduce". Блок осциллограф имитирует работу двуканального осциллографа и позволяет:

• смотреть форму сигналов;

• измерять:

1. амплитуду сигнала,

1. период сигнала,

2. сдвиг фаз между двумя гармоническими сигналами,

3. скважность сигнала;

• настраивать масштаб времени (ось Х), общий для обоих каналов;

• настраивать индивидуально масштаб по сои Y для обоих каналов;

• выбирать режим измерения:AD/DC/0. При выборе последнего режима, канал, для которого он выбран, не отображается на осциллографе;

• строить т.н. фигуры Лисажу.

Следует помнить, что осциллограф показывает амплитудное значение сигнала, тогда как вольтметр и амперметр – действующее.
