Стандартная архитектура 16-разрядного микропроцессора intel 8086.
Микропроцессор INTEL 8086 – первое поколение 16-разрядных микропроцессоров. Микропроцессор INTEL 8086 представляет собой однокристальный 16-разрядный микропроцессор с мультиплексированной 20-разрядной магистралью адреса и 16-разрядной магистралью данных и рассчитан на работу в одно- и многопроцессорных системах. Тактовая частота – 5, 8 или 10 МГц. Кристалл микросхемы микропроцессора содержит 29000 транзисторов и потребляет 1,7 Вт от источника питания +5В.
Внутренняя структура микропроцессора содержит две относительно независимые части (рисунок 1):
операционное устройство, реализующее заданные командой операции;
устройство шинного интерфейса, осуществляющее выборку команд из памяти, а также обращение к памяти и внешним устройствам для считывания операндов и записи результата.

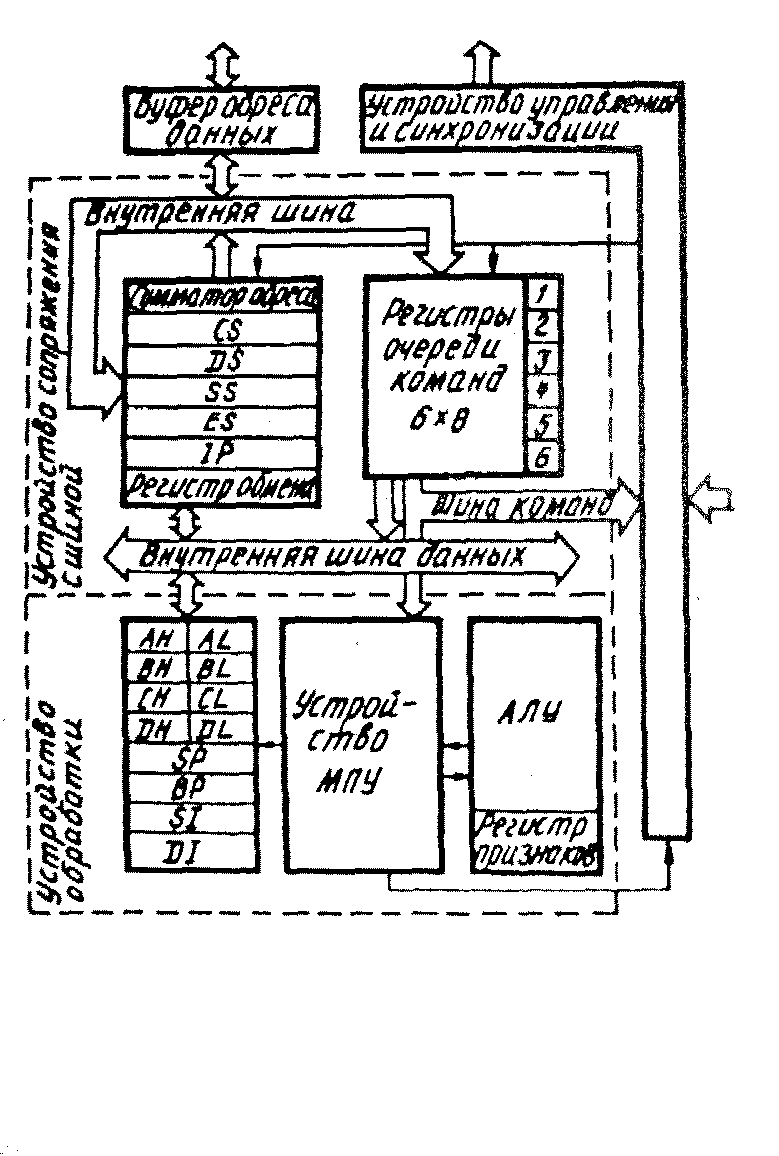

Рисунок 1 - Структурная схема микропроцессора INTEL 8086
Оба устройства могут работать параллельно, что обеспечивает совмещение во времени процессов выборки и выполнения команд. Это повышает быстродействие микропроцессора. Пока операционное устройство занято выполнением очередной команды программы, устройство шинного интерфейса подготавливает следующую команду и данные для ее выполнения. Операционное устройство не имеет непосредственной связи с внешними магистралями микропроцессора, все пересылки команд и данных для операционного устройства выполняет устройство шинного интерфейса. В микропроцессоре INTEL 8086 применена конвейерная архитектура, которая позволяет совмещать во времени циклы выполнения и выборки из памяти кодов последующих команд. Операционное устройство выполняет команду, а шинный интерфейс осуществляет взаимодействие с внешней шиной – выставляет адреса, считывает коды команд и операнды, записывает результаты вычислений в память или устройства ввода-вывода.
Операционное устройство состоит из
РОН, предназначенных для хранения данных и адресной информации,
АЛУ,
регистра флагов,
схемы управления и синхронизации, которая дешифрирует коды команд и генерирует управляющие сигналы для всех блоков схемы микропроцессора.
Шинный интерфейс состоит
регистра очереди команд,
сегментных регистров,
регистра указателя адреса команды,
сумматора адресов,
буферов, обеспечивающих связь с шиной.
Интерфейсная часть микропроцессора служит для связи и согласования микропроцессора с системной шиной микроЭВМ, а также для приема, предварительного анализа команд выполняемой программы и формирования полных адресов операндов и команд. Устройство шинного интерфейса микропроцессора предназначено для:
выборки команд из памяти и записи их в очередь команд,
чтения операндов из памяти или регистров контроллеров ввода-вывода,
записи результатов выполнения команд в память или регистры контроллеров ввода-вывода,
формирование 20-разрядного физического адреса ячейки памяти.
Шинный интерфейс выполняет операции обмена между микропроцессором, памятью и устройствами ввода-вывода по запросам операционного устройства. Когда операционное устройство занято выполнением команды, шинный интерфейс самостоятельно инициирует опережающую выборку кодов очередных команд из памяти. В микропроцессоре организован конвейерный метод выполнения команд. Для создания конвейера используется регистр очереди команд (РОК) размером 6 байт, что соответствует максимально длинному формату команды. Команды поступают в РОК в той последовательности, в которой они записаны в программе. Когда операционное устройство выполняет команды перехода, передачи управления, обработки запросов прерывания, шинный интерфейс сбрасывает очередь команд, выбирает команду по новому адресу, передает ее в операционное устройство, а затем начинает заполнение очереди команд заново.
Если команда требует обращения к памяти или порту ввода-вывода, то шинный интерфейс приостанавливает процесс получения команд в конвейер и организует необходимый цикл обмена данными. Когда шинный интерфейс не занят выборкой команды, он удовлетворяет запрос немедленно; в противном случае операционное устройство ожидает завершения текущего цикла шины. Циклом шины называют обращение к ячейке памяти или к внешнему устройству.
Из РОК код операции команды передается на дешифрацию в устройство микропрограммного управления. После дешифрации, устройство микропрограммного управления вырабатывает соответствующую последовательность микрокоманд, управляющую выполнением текущей операции.
Блок микропрограммного управления входит в состав управляющего устройства микропроцессора и реализует программирование микропроцессора на микрокомандном уровне.
Устройство управления и синхронизации микропроцессора в соответствии с дешифрированными кодами команд и внешними управляющими сигналами генерирует управляющие сигналы для всех блоков микропроцессорной системы. Синхронизация работы микропроцессорной БИС осуществляется импульсами внешнего тактового генератора.
