8 Расчет и выбор магистральных и распределительных сетей насосной станции напряжением до 1 кВ, защита от токов перегрузки и к.З.
Из ранее произведенных расчетов мы знаем, что ток в линии сразу после трансформатора равен IT = 249,5 A, по этому току выбираем шинопровод типа, ШРА 4-250-32-У3, который предназначен для выполнения внутри помещений магистральных четырехпроводных электрических сетей с заземленной нейтралью напряжением до 660В частотой 50-60Гц. Характеристики шинопровода приведены в таблице 8.2.1. Далее, исходя из данных таблицы 7.1.1, выбираем кабели для подключения электроприемников к ШРА, выбранные кабели приведены в таблице 8.1.1.
Таблица 8.1.1 – марки кабелей для подключения ЭП.
№ ЭП |
Наименование электроприемника |
Марка кабеля |
1 |
Станок резки листов |
КГН-4 ×0,75 |
2,4…9,11 |
Пресс |
КГН-4 ×4 |
3 |
Станок резки бирки |
КГН-4 ×0,75 |
10 |
Фрезерный станок |
КГН-4 ×4 |
12 |
Токарный станок |
КГН-4 ×2,5 |
13 |
Пресс гидравлический |
КГН-4 ×4 |
14 |
Станок навивки спирали |
КГН-3 ×0,75 |
15 |
Станок резки листов |
КГН-4 ×0,75 |
17,18,20 |
Сверлильный станок |
КГН-4 ×1,5 |
21,25,26 |
Стол для изготовления рамок |
КГН-4 ×0,75 |
22 |
Плоскошлифовальный станок |
КГН-4 ×2,5 |
23…24
|
Станок заточки |
КГН-4 ×2 |
Таблица 8.2.1 – показатели ШРА 4-250-32-УЗ.
Показатели |
Марка шинопровода ШРА 4-250-32-УЗ |
Номинальный ток, А |
250 |
Номинальное напряжение, В |
660 |
Линейные потеря напряжения на 100м, В |
6,5 |
Сечение шин, мм |
35×5 |
Сопротивление на фазу, Ом/км |
0,21 |
12 Расчет системы заземления цеха
Заземлитель – это проводник (электрод) или металлически соединенные между собой проводники (электроды) находящиеся в соприкосновение с землей.
Сопротивление заземляющего устройства – это отношение напряжения Uз к току Iз стекающему с заземлителя в землю.
Uз – напряжение на заземляющем устройстве – это напряжение возникающее при стекание тока с заземлителя в землю между точкой ввода тока в заземляющее устройство с зоной нулевого потенциала.
В электроустановках напряжением до 1000 В, с изолированной нейтралью используемой для заземления электрооборудования сопротивление заземляющего устройства должно быть не более 4 Ом.
В электроустановках напряжением до 1000 В, с глухозаземленной нейтралью сопротивление заземляющего устройства в любое время года должно быть не более 2,4,8 Ом, соответственно при линейных U = 660,380,220 В.
В электроустановках напряжением выше 1000 В, с глухозаземленной нейтралью, сопротивление заземляющего устройства должно быть не более 0,5 Ом.
Не допускается использовать в качестве заземлителей: трубопроводы горючих жидкостей, газа.
В установках напряжением до 1000 В и выше сечение заземляющих проводников должно быть по ПУЭ 120 мм2 для стали, 35 мм2 для алюминия и 25 мм2 для меди.

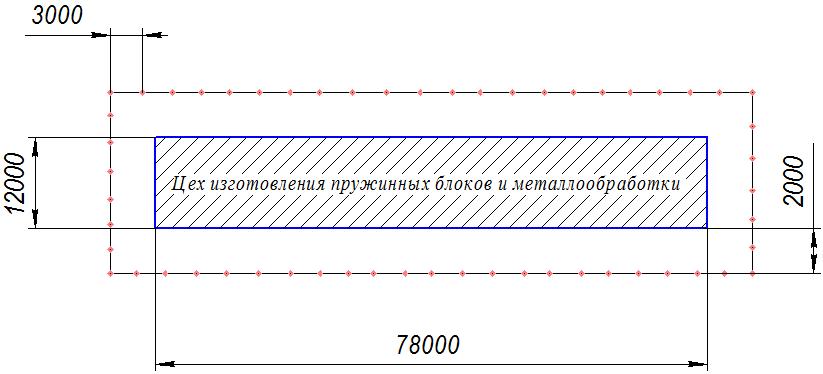

Схему для выполнения заземления выбираем контурное, примерное число вертикальных электродов 30 штук. Электроды выполняем из круглой стали ø14 длинной 5,5 м. Глубина заложения заземления 5 м.
Согласно ПУЭ в любое время года:
(12.1)
Где: Rз – сопротивление заземляющего устройства, Ом
Iз - расчетный ток замыкания на землю ,А
Расчетный ток замыкания на землю определяется приближённо по формуле:
(12.2)
Где: Vн – номинальное напряжение сети, кВ;
Lкл, Lвл – длина кабельных и воздушных электрически связанных линий, км;
Определяем расчетное удельное сопротивление грунта по формуле:
(12.3)
Где:
ρр –
расчетное удельное сопротивление
грунта, Ом
м;
Ксез – коэффициент сезонности учитывающий промерзание и просыхание грунта, для данной климатической зоны равен 1,7.
ρ – удельное сопротивление грунта (для глины ρ=40 Ом м)
Приближенное сопротивление одиночного вертикального заземления определяется по формуле :
(12.4)
Определяем сопротивлений с учетом коэффициента использования:
(12.5)
Где: ηв - коэффициент использования вертикального электродов, выбираем из таблицы 12.1.1.
Таблица 12.1.1 - коэффициенты использования вертикальных электродов.
Nв |
|
||
1 |
2 |
3 |
|
ηв |
|||
10 |
0,78 |
0,69 |
0,76 |
20 |
0,75 |
0,64 |
0, 71 |
30 |
0,73 |
0,6 |
0,68 |
Где: a – расстояние между вертикальными заземлителями, м;
L – длина вертикального заземлителя, м;
Nв – число вертикальных заземлителей.
Вычислим точное число вертикальных электродов по формуле:
(12.6)
