6 Расчет и построение картограммы нагрузок цехов и месторасположения гпп

В начале цех делим на две части координатной плоскости, далее находим центр активных мощностей цеха.

Где: Р1 и Р2 активные мощности цеха.

Р1=16,192 кВт;

Р2=61,9 кВт;

находим координаты по х;

(6.1)

=13,4; находим координаты по у;

у (6.2)

у =2,2;

точка координат А (13,4;2,2).

Теперь находим центр координат реактивной мощности цеха.

Где: Q1и Q2 реактивные мощности цеха.

Q1= 24,167 кВар;

Q2 =49,507 кВар;

находим координаты по х;

(6.3)

13,4;

находим координаты по у;

у (6.4)

у 2,2;

точка координат В (13,4;2,2).

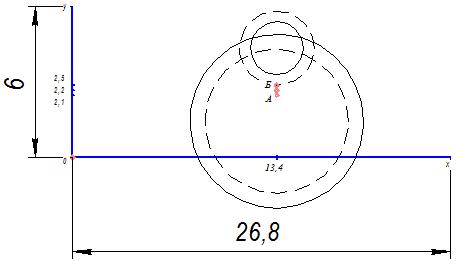

На основание выше сделанного расчета построим координатную плоскость.

7 Расчет и выбор питающих линий вн

Для выбора аппарата защиты необходимо знать величину силы тока в линии, на которой он установлен, а также число фаз.

Сразу после трансформатора сила тока в линии определяется:

(7.1)

Сила тока в линии ЭД переменного тока:

(7.2)

Где: S_т – номинальная мощность трансформатора, кВ*А;

U_н.т – номинальное напряжение трансформатора, кВ;

P_эп – мощность ЭД переменного тока, кВт;

U_н – номинальное напряжение ЭД переменного тока, кВ;

В сетях напряжением менее 1кВ в качестве аппаратов защиты могут применяться автоматические выключатели (автоматы),предохранители и тепловые реле.

Автоматы выбираются согласно следующим условиям:

– для линии с одним ЭД:

U_н.а ≥ U_c; I_н.р ≥ 1,25∙I_дл; I_о ≥ 1,2∙I_п;

– для групповой линии с несколькими ЭД:

I_н.р ≥ 1,1∙I_дл; I_о ≥ 1,2∙I_пик;

Где: I_н.а – номинальный ток защитного автомата, А;

I_н.р – номинальный ток расцепителя, А;

I_дл – длительный ток в линии, А;

I_м – максимальный ток в линии, А;

U_н.а – номинальное напряжение автомата, В;

U_с – номинальное напряжение сети, В;

I_о – ток отсечки, А;

К_о – кратность отсечки;

I_п – пусковой ток, А;

I_пик – пиковый ток: I_пик = I_п.нб + I_м – I_н.нб ;

I_п.нб – пусковой ток наибольшего по мощности в группе ЭД, А;

I_н.нб – номинальный ток наибольшего по мощности в группе ЭД, А;

I_м – максимальный ток на группу, А.

Проводники для линии защищенной автоматом с комбинированным расцеплением выбирают с учетом его характеристик согласно условию

Где: I_доп - допустимый ток проводника, А;

К_зщ - коэффициент защиты, для взрывоопасных помещений К_зщ = 1,25; для нормальных неопасных помещений К_зщ=1.

Окончательно марка аппарата защиты по типу проводника, числу фаз и условию установки аппарата.

Выбор аппаратов защита типа АВ для станка резки листов.

Рассчитываем силу тока в линии станка резки листов по формуле (7.2):

Выбираем аппарат защиты типа ВА-51-25;

Остальные аппараты защиты, рассчитанные по аналогии станка резки листов, приведены в таблице 7.1.1.

Таблица 7.1.1 – сила тока и АВ цехового оборудования.

№ ЭП	Наименование электроприемника	Сила тока в линии ЭД, А.	Тип АВ
1	Станок резки листов	5,79	ВА-51-25
2,4…9,11	Пресс	31,57	ВА-51Г-25
3	Станок резки бирки	5,79	ВА51-25
10	Фрезерный станок	37,63	ВА51Г-31
12	Токарный станок	8,37	ВА-51-25
13	Пресс гидравлический	52,63	ВА51Г-31
14	Станок навивки спирали	2,57	ВА51Г-25
15	Станок резки листов	5,79	ВА51-25
17,18,20	Сверлильный станок	10,52	ВА51-25
21,25,26,	Стол для изготовления рамок	5,79	ВА51Г-25
22	Плоскошлифовальный станок	22,52	ВА51-25
23…24	Станок заточки	18,4	ВА51-25
