1.9 Расчёт стыков балок

Расчёт стыков балок производится в соответствии с рисунком 7.

Стыки стенки и сжатого пояса делаем прямыми.

Стык растянутого пояса устраиваем прямым, т.к. напряжение в поясе не превышает расчётное сопротивление сварного соединения растяжению.

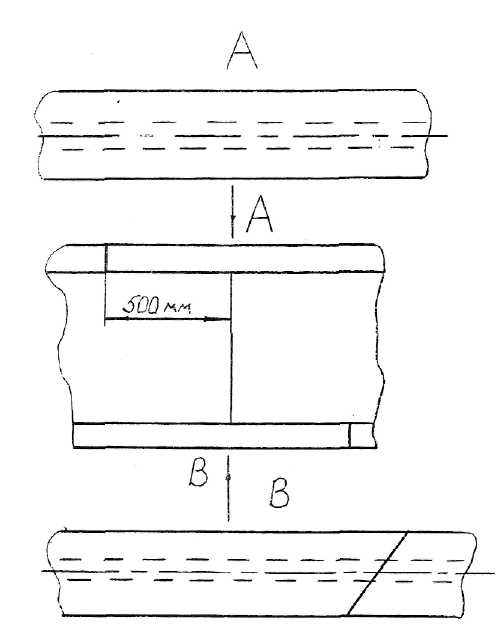

Рисунок 7 – Стыки балок

Стык каждого элемента балки рассчитываются на усилие (момент), воспринимаемое этим элементом. Стык стенки рассчитывают на действия изгибающего момента и поперечной силы.

Определяем изгибающий момент, приходящийся на стенку М_ст, кН×см,

по формуле

кН×см, ( 41 )

где М^Р – изгибающий момент, действующий в данном сечении ( в месте

расположения стыка), кН×см;

Iст – момент инерции всего сечения стенки, см⁴;

Iх – момент инерции всего сечения балки, см⁴.

кН×см,

см⁴ ( 42 )

Определяем касательные напряжения в сварном стыковом шве ^Q_w, кН/см², от действия поперечной силы, по формуле

, ( 43 )

где – поперечная сила, действующая в данном сечении, кН;

Sх – статический момент половины продольного сечения шва

относительно нейтральной оси, см³.

кН,

см³ , ( 44 )

Определяем нормативные напряжения в сварном шве σ_w^Мст, кН/см², от изгибающего момента, по формуле

кН/см² ( 45 )

где W_ст – момент сопротивления сечения стенки балки, см³.

см³ ( 46 )

Кроме того, стыковой сварной шов стенки должен быть проверен на приведенные напряжения σ_w^пр, кН/см², по формуле

, ( 47 )

кН/см²

Определяем усилие N, кН, воспринимаемое поясом, по формуле

кН, ( 48 )

где hо – расстояние между центрами тяжести поясов, см, в соответствии

с рисунком 3.

см

Тогда напряжение в растянутом поясе σ_w^N, кН/см², будет определено по формуле

, ( 49 )

где А_ш – площадь поперечного сечения пояса, см

см² ( 50 )

кН/см²

1.10 Расчёт массы балки

Определяем массу балки G, кг, по формуле

кг, ( 51 )

где G_п – масса пояса балки, г;

G_ст – масса стенки балки, г.

г, ( 52 )

где l – пролёт балки, см;

γ – удельный вес металла, г/см³;

γ = 7,85 г/см³ .

г ( 53 )
