9.Методы стабилизации начальной рабочей точки в усилительных каскадах на биполярных транзисторах: схема коллекторной стабилизации (принцип действия, расчёт).

В схеме действует параллельная ООС по напряжению. Это используется для стабилизации режима.

К=SRк; F=1+b K;

Обратная связь уменьшает коэффициент усиления, входное и выходное сопротивления.

10.Методы стабилизации начальной рабочей точки в усилительных каскадах на биполярных транзисторах: схема эмиттерной стабилизации (принцип действия, расчёт).

Используется ООС по току на резисторе Rэ, которая позволяет устранить все три причины нестабильности коллекторного тока.

Хcэ<<Rэкв

Обычно Rэкв очень мало, а Сэ велика

UрСэ>Uэ - чтобы не было пробоя.

В этой схеме стабильность Uбэ обеспечивается за счет стабильности Uб и Uэ.

При увеличении температуры увеличивается ток коллектора, а следовательно и ток эмиттера, что приводит к уменьшению смещения Uбэ, благодаря чему ток коллектора уменьшается. Т.к. токколлектора уменьшается, то ток эмиттера тоже уменьшается, что приводит к увеличению смещения.

Недостатком эмиттерной стабилизации является значительные расходы транзисторов.

11.Способы задания начальной рабочей точки в усилительных каскадах на полевых транзисторах с управляющим p–n-переходом (расчёт).

Среди усилительных каскадов, выполненных на полевых транзисторах, наиболее широкое применение получил каскад, в котором ПТ включен по схеме с общим истоком.

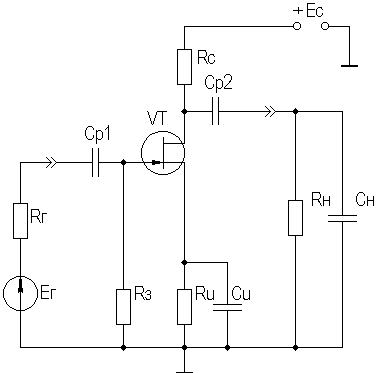

Рассмотрим схему рисунка 2.29, где изображен ПТ с p-n переходом и n-каналом.

В отсутствие входного сигнала каскад работает в режиме покоя. С помощью резистора R_и задается напряжение смещения U₀=I_с₀·R_и, которое определяет ток покоя стока I_с₀.

Координаты рабочей точки определяются соотношениями:

U_с₀ ≥ U_вых + U_R,

где U_R — граница области управляемого сопротивления на выходных статических характеристиках транзистора (рисунок 2.30),

U_R ≈ (1…2) В;

I_с₀ ≥ U_вых/R_≈,

где R_≈= R_с∥R_н— сопротивление нагрузки каскада по переменному току;

)

13.Типовая схема усилительного каскада с общим эмиттером. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.

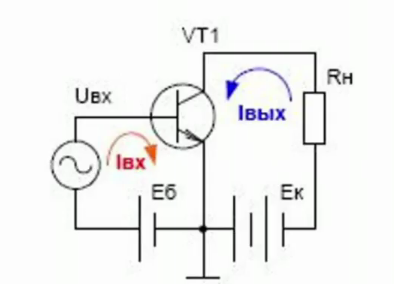

Схема включения биполярного транзистора с общим эмиттером является наиболее распространенной схемой усилительного каскада.

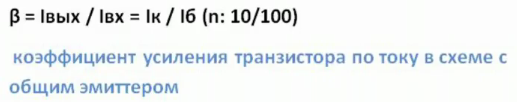

Эмитер – общая точка входа и выхода каскада. Ток базы – входной ток. Входное напряжение – напряжение базы. Выходной ток – ток коллектора. Выходное напряжение – напряжение коллектор-эмитер.
