Электронные усилители: структурная схема; классификация; параметры и характеристики; виды искажений.
Обратные связи (ОС): структурная схема; определение; виды ОС.
Способы получения и введения сигнала ОС.
Обратная связь (ОС) в усилителях: влияние ОС на амплитудную и частотные характеристики.
Обратная связь (ОС) в усилителях: влияние ОС на входное сопротивление.
Обратная связь (ОС) в усилителях: влияние ОС на выходное сопротивление.
Режимы работы (классы усиления) усилительных элементов в усилительных каскадах.
Способы задания начальной рабочей точки в усилительных каскадах на биполярных транзисторах: схемы с фиксированным током базы и с фиксированным напряжением база–эмиттер (расчёт).
Методы стабилизации начальной рабочей точки в усилительных каскадах на биполярных транзисторах: схема коллекторной стабилизации (принцип действия, расчёт).
Методы стабилизации начальной рабочей точки в усилительных каскадах на биполярных транзисторах: схема эмиттерной стабилизации (принцип действия, расчёт).
Способы задания начальной рабочей точки в усилительных каскадах на полевых транзисторах с управляющим p–n-переходом (расчёт).
Способы задания начальной рабочей точки в усилительных каскадах на полевых транзисторах с изолированным затвором (расчёт).
Типовая схема усилительного каскада с общим эмиттером. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема усилительного каскада с общим эмиттером; коэффициенты усиления по напряжению, току и мощности.
Типовая схема усилительного каскада с общей базой. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема усилительного каскада с общей базой; коэффициенты усиления по напряжению, току и мощности.
Типовая схема усилительного каскада с общим коллектором. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема усилительного каскада с общим коллектором; коэффициенты усиления по напряжению, току и мощности.
Схема фазоинверсного усилительного каскада. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема фазоинверсного усилительного каскада; коэффициенты усиления по напряжению, току и мощности.
Типовая схема усилительного каскада с общим истоком. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема усилительного каскада с общим истоком; коэффициенты усиления по напряжению, току и мощности.
Типовая схема усилительного каскада с общим стоком. Назначение всех элементов. Эквивалентная малосигнальная схема; входное и выходное сопротивления.
Эквивалентная малосигнальная схема усилительного каскада с общим стоком; коэффициенты усиления по напряжению, току и мощности.
1.Электронные усилители: структурная схема; классификация; параметры и характеристики; виды искажений.
Э
лектронным
усилителем называют устройство,
преобразующее электрическую энергию
источника питания в энергию выходного
сигнала, который по форме аналогичен
входному сигналу, но превосходит его
по мощности (напряжению и/или току).

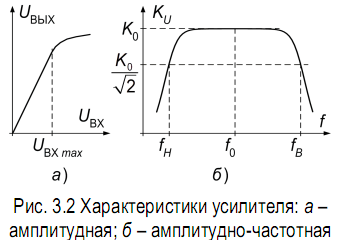

Параметры и характеристики усилителя:
– коэффициент усиления усилителя по напряжению Ku=∆Uвых/=∆Uвх
– амплитудная (передаточная) характеристика
– амплитудно-частотная характеристика (АЧХ)
– полоса пропускания усилителя – диапазон частот ∆f=fв-fн, где fн и fв –низшая и высшая частоты
Классификация ЭУ:
1) По усиливаемому параметру (величине) электрического сигнала: ЭУ напряжения, тока или мощности.
2) По полосе и значению усиливаемых частот входного сигнала: усилители постоянного тока (УПТ), усилители низкой, высокой, промежуточной частот (УНЧ, УВЧ, УПЧ), а также узкополосные и широкополосные усилители (УПУ и ШПУ).
3) По виду используемого усилительного прибора: ламповые, транзисторные, тиристорные, квантовые, парамагнитные (на СВЧ вакуумных приборах – клистронах, магнетронах, лампах бегущей волны – ЛБВ) и другие.
2.Обратные связи (ос): структурная схема; определение; виды ос.
Обратной связью называется эффект подачи части выходного напряжения усилителя на его вход.
Структура обратной связи:
В
общем виде структурная схема усилителя
с обратной связью представлена на
рисунке. Напряжение с выхода усилителя,
имеющего коэффициент усиления К, подается
на вход звена обратной связи с коэффициентом
передачи
.
Выходное напряжение звена обратной
связи, равное:
///
////
3. Способы получения и введения сигнала ос
Если сигнал обратной связи вводят во входную цепь последовательно с источником сигнала связь называют последовательной обратной связью. Если его вводят параллельно источнику сигнала, связь называют параллельной обратной связью. Существует и комбинированный способ введения обратной связи во входную цепь, называемый смешанной или мостовой по входу обратной связью.
Последовательная
ОС:
Параллельная ОС:
В зависимости от способа съема сигнала можно выделить обратную связь по напряжению, когда сигнал обратной связи Uос пропорционален напряжению на нагрузке усилителя. Если снимать сигнал с шунта, то в усилителе реализуется обратная связь по току.
4.Обратная связь (ос) в усилителях: влияние ос на амплитудную и частотные характеристики.

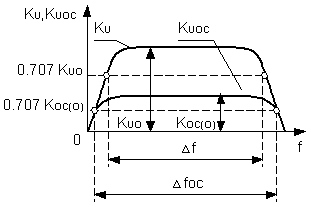

За
счет повышения стабильности коэффициента
усиления "завалы" АЧХ в области
низких и высоких частот будут значительно
ослаблены. Это хорошо видно из рис. 1.9,
где приведены АЧХ усилителя без обратной
связи и при наличии ООС. Введение
отрицательной обратной связи приводит
к расширению полосы пропускания
,
а также уменьшает частотные и фазовые
искажения.
При этом АЧХ становится более равномерной. Следует отметить, что введения в контур обратной связи частотно-зависимых звеньев можно добиться эффективной коррекции формы АЧХ.
