5000 Т по типовым проектам, а — 705-1-100 Гипропрамсельстроя, г. Саратов (из деревянных клееных конструкций); б — 705-1-55 ПромтрансНиИпроекта, г. Москва

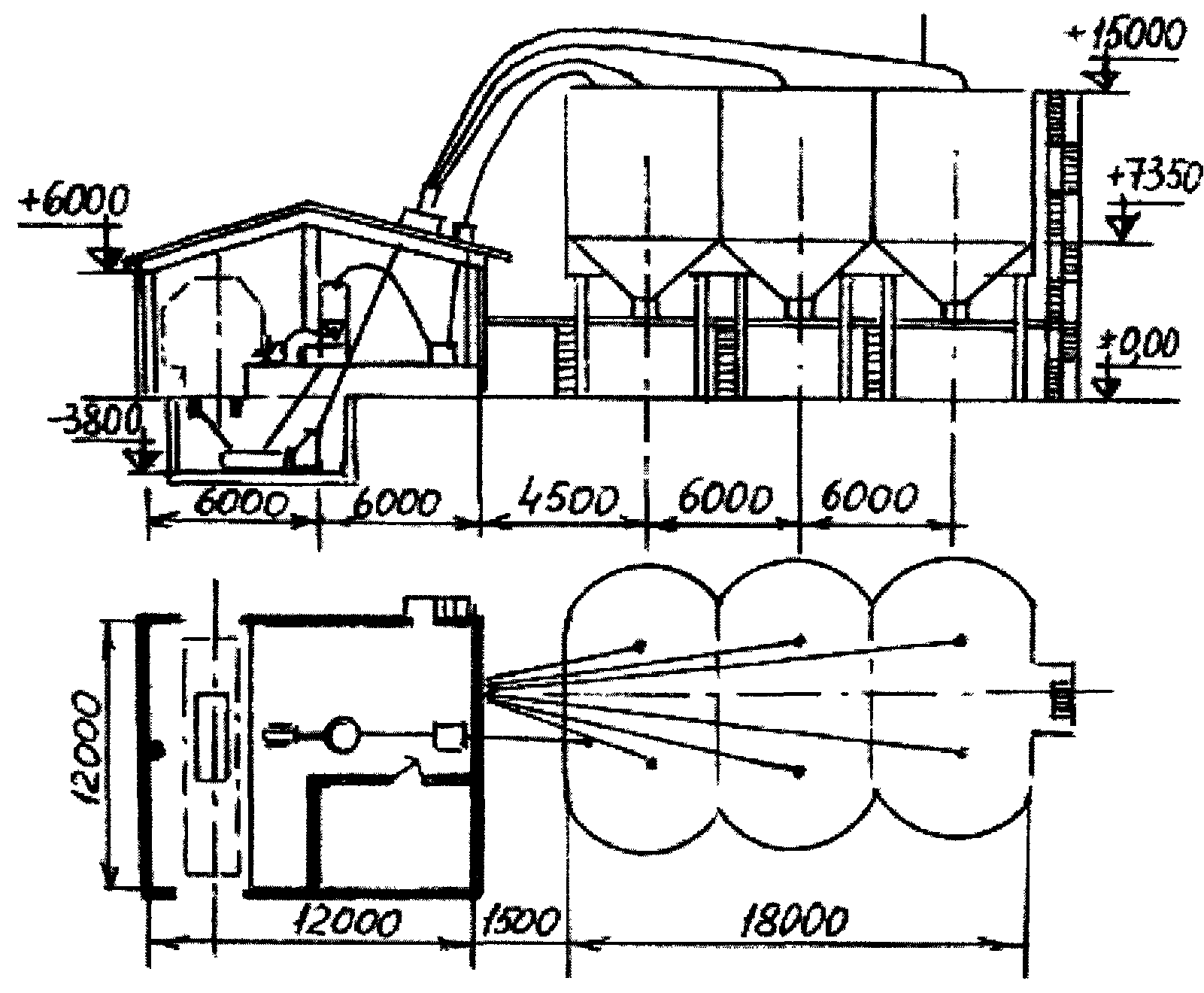

Рис. 11.23. Силосный склад минеральных удобрений по типовому проекту 705-1-44 ПрамтрансНИИпроекта емкостью 500 т (два силоса по 250 т), 100 т (четыре силоса по 250 т)

и 1500 т (шесть силосов по 250 т)

Схемы некоторых закрытых складов сыпучих грузов по типовым проектам показаны на рис. 11.21-11.24.

Наибольшее число типовых проектов складов сыпучих грузов разработано для складов минеральных удобрений и инертно-строительных материалов (песок, щебень). Однако часть из них может быть применена и для складов, на которых перерабатываются другие сыпучие грузы (уголь, руда и т.д.).

Список адресов организаций, распространяющих типовые проекты, приведен в Приложении 4.

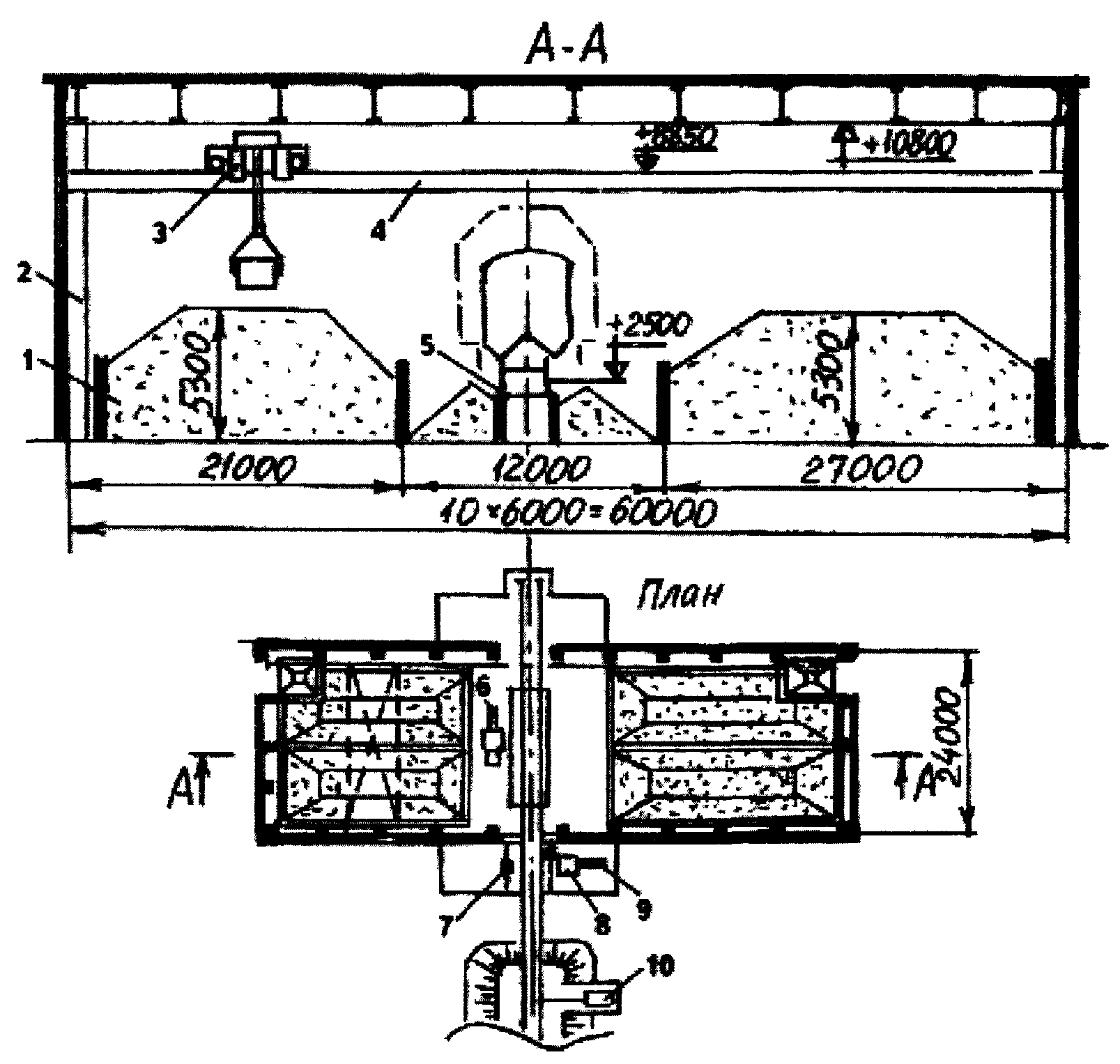

Рис. 11.24. Закрытый склад минеральных удобрений емкостью 5000 т по типовому проекту 705-1-152.83 ГПИ «Харьковский Промтранспроект»:

1 — закрома; 2 — складское здание; 3 — мостовой кран грузоподъемностью 3,2 т;

4 — подкрановые пути; 5 — повышенный железнодорожный путь; 6 — погрузчик-экскаватор ПЭ-0,85; 7 — вибраторы ИВ-98 на электроталях грузоподъемностью 250 кг; 8 — разгрузочная машина МВС-4;

9 — площадка на отметке 3,7 м; 10 — маневровая лебедка Т-193Б для передвижения вагонов
