11.5. Типовые проекты механизированных складов сыпучих материалов

Номер проекта

Наименование

Годовой грузопоток, тыс. т

Запас грузов, тыс. т

Организация-кал ькодержатель

1. Типовые проекты, разработанные до 1980 года

705-1-87

Склад сухих минеральных удобрений емкостью 200 т для государственных участков (12 х 18м)

0,4

0,2

Екатеринбургский ИТП

705-1-112

Расходный полевой склад минеральных компонентов для производства торфоминеральноаммиачных удобрений емкостью 1500 т. Стены из асбоцементных волнистых листов по деревянным прогонам

3

1,5

Гипроторф

705-1-113

То же, емкостью 2300 т

4,6

2,3

«

705-1-116

Прирельсовый склад незатаренных минеральных удобрений емкостью 10 тыс. т. Каркас - деревоклееные трехшарнирные арки. Стены из асбоцементных волнистых листов и кирпича

20

10

Киевский ИТП (Украина)

705-1-111

Расходный полевой склад минеральных компонентов для производства торфоминеральноаммиачных удобрений емкостью 700 т. Стены из асбоцементных листов

1,4

0,7

Гипроторф

705-04

Схемы планировок глубинных пунктов химизации мощностью 4,0; 6,3; 10 и 20 тыс. т год

4,0 6,3 10 20

2

3,1 5 10

ЦИТП (Москва)

705-1-95

Присланный склад для хранения минеральных удобрений разовой емкостью 5 тыс. т. Стены из асбоцементных листов

20

5

Гипроречтранс

705-1-96

Прирельсовый склад силосного типа емкостью 2 тыс. т для хранения фосфоритной муки и известковых материалов с железобетонными силосами по 500 т с применением камерных насосов ТА-23

4

2

ЦИТП

705-1-93

Приемное устройство для выгрузки сухих незатаренных минеральных удобрений с фронтом на один железнодорожный вагон

10

-

и

705-1-94

То же, на два железнодорожных вагона

20

-

"

705-1 -98с

Склад для хранения минеральных удобрений в сухом виде емкостью 400 т с отделением для ядохимикатов емкостью 30 т

0,86

0,43

Тбилисский ИТП (Грузия)

705-1 -99с

Склад для хранения минеральных удобрений в сухом виде емкостью 200 т с отделением для ядохимикатов емкостью 15т

0,44

0,22

Тбилисский ИТП (Грузия)

705-1-39

Прирельсовый закрытый комплексно-механизированный склад сухих минеральных удобрений емкостью 7500 т

37,5

7,5

ПромтрансНИИ-проект

705-140

То же, емкостью 10 000 т

50

10

-

705-1-37

Присланный склад для хранения минеральных удобрений разовой емкостью 10 000 т

50

10

Гипроречтранс

705-1-44

Прирельсовый склад силосного типа емкостью 500, 1000 и 1500 т для хранения фосфоритной муки и известковых материалов с металлическими силосами по 250 т

2,5 5 7,5

0,5 1,0

1,5

ПромтрансНИИ-проект

705-1-55

Прирельсовый комплексно-механизированный склад сухих незатаренных минеральных удобрений емкостью 5000 т с приемным устройством на 2 железнодорожных вагона

25

5

и

705-1-56

То же, емкостью 10 000 т

50

10

н

705-1-57

То же, емкостью 15 000 т

75

15

и

705-1-58

То же, емкостью 15 000 т с приемным устройством на 4 железнодорожных вагона

100

15

Гипропромсельстрой

705-1-59

Прирельсовый склад незатаренных минеральных удобрений емкостью 15 000 т с примене-нием клееных деревянных конструкций

75,0

15,0

н

709-89

Склад сезонного хранения готовой продукции емкостью 10 000 т для торфобрикетных заводов

10

10

Гипроторф

817-67

Силосные склады комбикормов емкостью 1000 и 1500 т для строительства на хлебоприемных пунктах

5 7,5

1,0 1,5

ЦИТП (Москва)

705-1-22/69

Прирельсовый склад минеральных удобрений емкостью 1600 т с отделением ядохимикатов

8

1,6

и

7085-1-21

То же, емкостью 3200 т

16

3,2

II

705-1-62

Прирельсовый склад известковых материалов емкостью 2000 т для баз «Сельхозтехника»

10

2

Н

705-1-63

То же, емкостью 3500 т

17,5

3,5

II

705-1-75

Прирельсовый закрытый комплексно-механизированный склад сухих незатаренных минеральных удобрений емкостью 3500 т

17,5

3,5

705-1-76

Прирельсовый склад незатаренных минеральных удобрений емкостью 5000 т с применением деревянных клееных конструкций

25

5

Киевский ИТП (Украина)

705-142

Прирельсовый склад силосного типа емкостью 1000; 2000; 3000 т для хранении фосфоритной муки и известковых материалов с железобетонными сборными и монолитными силосами емкостью по 500 т

5 10 15

1 2 3

ц

705-1-43

То же, с металлическими силосами емкостью по 500т

5

10 15

1 2 3

ЦИТП (Москва)

705-1-72

Прирельсовый склад силосного типа для хранения пылевидных минеральных удобрений и известковых материалов с металлическими силосами по 500 т (емкостью 1000 т) для строительства в труднодоступных районах

2,5 5,0

0,5 1,0

и

705-1-73

То же, емкостью 2000 т

10

2

и

705-1-74

То же, емкостью 3000 т

15

3

»

705-149

Устройство для приема гранулированных минеральных удобрений, прибывающих на прирельсовые склады в вагонах с донной выгрузкой

-

-

II

705-1-70

Устройство по приему гранулированных удобрений из вагонов типа «Хоппер» для складов, построенных по типовым проектам 15-101-6 и 15-101-2

-

-

it

705-1-28

Присланный склад для хранения минеральных удобрений разовой емкостью 2000 т с блоком бытовых и вспомогательных помещений

20

2

Гипроречтранс (Москва)

705-1-29

То же, емкостью 3500 т

3,5

3,5

Гипроречтранс (Москва)

705-2-11

Прирельсовый склад химических средств защиты растений емкостью 800 т

1,7

8,5

ЦИТП (Москва)

705-2-29

То же, емкостью 2,5 тыс. т

5

2,5

Киевский ИТП (Украина)

705-2-28

То же, емкостью 5000 т

10

5

Киевский ИТП (Украина)

409-29-28

Склад цемента емкостью 25 т для ремонтно-строительных баз

0,25

0,025

Киевский ИТП (Украина)

409-29-19

Автоматизированный притрассовый склад цемента емкостью 360/240 т

3,5 2,4

0,36 0,24

II

409-29-20

То же, емкостью 720/480 т

7,2 4,8

0,72 0,48

••

409-29-23/73

Автоматизированный прирельсовый склад цемента емкостью 300-240 т

3,6 2,4

0,36 0,24

и

409-29-18/73

То же, емкостью 720/480 т

7,2 4,8

0,72 0,48

'•

409-29-21/73

То же, емкостью 1700/1 100 т

17 11

1,7 1,1

••

409-29-35

Прирельсовый автоматизированный склад заполнителей емкостью 3000 м3 с приемными устройствами и подштабельным конвейером

45

4,5

»

409-29-36

То же, емкостью 6000 м3

90

9

и

409-29-39

То же, емкостью 9000 м3

135

13,5

»

409-29-40

То же, емкостью 4000 м3 с конвейерной системой подачи

60

6

н

409-29-50

Силосный склад дробленой и молотой извести и известковой муки полезной емкостью 1000 т

5

1,0

••

409-29-51

То же, емкостью 2000 т

10

2,0

и

409-29-53

Прирельсовый склад заполнителей с радиально штабелирующими конвейерами в инвентарном исполнении автодорожного строительства емкостью 500 000 м3

н

409-2944

Промежуточный склад щебеночного завода производительностью 1 600 000 м3 щебня в год для переработки однорядных изверженных и метаморфических пород

2400

35

Екатеринбургский ИТП

409-2945

Склад щебня с перегрузочным узлом щебеночного завода производительностью 1 600 000 м3 щебня в год для переработки однородных изверженных и метаморфических пород

2400

35

II

Номер проекта

Наименование

Годовой грузопоток, тыс. т

Запас грузов, тыс. т

Организация-кал ькодержатель

409-2946

Склад песка с перегрузочным узлом щебеночного завода производительностью 1 600 000 м3 щебня в год для переработки однородных изверженных и метаморфических пород

10

25

Киевский ИТП (Украина)

409-29-49

То же, емкостью 6000 м3

20

4

и

709-109

Открытый цех по переработке сыпучих навалочных грузов на 40 условных вагонов сутки

400

2,4

Мосгипротранс

409-2943

Узел погрузки на железнодорожный транспорт с железнодорожными весами щебеночного завода производительностью 1 600 000 м3 щебня в год для переработки однородных изверженных и метаморфических пород

2400

-

Екатеринбургский ИТП

709-1 19с

Склад хлопка-сырца емкостью 800 т для строительства в районах сейсмичностью 8 баллов

4

0,8

ГПИ4

709-1 20с

Склад технических семян хлопчатника на 1000 т для строительства в районах сейсмичностью 8 баллов

1

1

ГПИ4

709-1 21 с

Склад посевных семян хлопчатника на 1000 т с отделением сортировки для строительства в районах сейсмичностью 8 баллов

1

1

ГПИ4

709-143

Склад для напольного хранения травяной витаминной муки емкостью 700 т Два конструктивных варианта

1,4

0,7

Новосибирский ИТП

709-0-6

Топливный склад гортопсбыта с годовым поступлением 50 000 т условного топлива, оборудованный разгрузочной эстакадой. Генплан

50

-

II

709-161

Эстакада высотой 2 м для выгрузки угля

50

-

и

709-162

Навес для тофобрикетов

-

-

ti

709-101

Прирельсовый механизированный топливный склад с годовым поступлением 50 000 т условного топлива, оборудованный консольно-козловыми кранами и бункерами для перегрузки угля

50

10

И

709-100

То же, с годовым поступлением 100 000 т

100

20

II

Номер проекта

Наименование

Годовой грузопоток, тыс. т

Запас грузов, тыс. т

Организация-кал ькодержатель

407-1-53

Угольный склад промышленно-строительных ТЭЦ

-

-

Промэнергопроект

705-1-97

Прирельсовый склад силосного типа емкостью 3000 т для хранения форфоритной муки и известковых материалов, с железобетонными силосами по 500 т с применением камерных насосов ТА-23т

15

3,0

ЦИТП

705-1-90

Прирельсовый склад незатаренных минеральных удобрений емкостью 70 000 т с применением деревянных клееных конструкций. Стены из асбестоволнистых листов

140

70

Киевский ИТП (Украина)

705-1-91

Прирельсовый склад незатаренных минеральных удобрений емкостью 150 000 т с несущими элементами из деревянных клееных конструкций

30

15

и

705-1-92

Прирельсовый склад незатаренных минеральных удобрений емкостью 20 000 т с применением деревянных клееных конструкций. Стены из асбестоцементных волнистых листов

40

20

•-

709-0-7

Топливный склад гортопсбыта с годовым поступлением 25 000 т условного топлива, оборудованный разгрузочной эстакадой. Генплан

175

25

Новосибирский ИТП

709-173

Эстакада высотой 2 м для выгрузки угля

-

-

"

709-179

Навес для тофобрикетов

-

-

«

709-38/70

Топливный склад гортопсбыта, оборудованный разгрузочной эстакадой высотой 1 ,8 м с годовым поступлением 13000 т условного топлива

65

13

II

709-39/70

То же, с годовым поступлением 25 000 т условного топлива

125

25

it

2. Типовые проекты, разработать е после 1980 года

708-24.86

i

Прирельсовый склад цемента емкостью 0,5 тыс. т с подземным перегрузочным устройством и подземным подсилосным этажом для базы материально-технического снабжения

0,5

0,5

Киевский ИТП (Украина)

705-1-202.86

Глубинный склад минеральных удобрений вместимостью 4000 т с приемным устройством из бункеров БП-3,0 и реверсивным ленточным конвейером

8,0

4,0

Екатеринбургский ИТП

705-1-203.86

То же, вместимостью 6000 т

12,0

6,0

Екатеринбургский ИТП

705-1-204.86

То же, вместимостью 8000 т

16,0

8,0

п

705-1-19886

Прирельсовый склад минеральных удобрений вместимостью 10 000 т с грейферным краном

50

10

it

705-1-197-86

Прирельсовый павильонный блок складов минеральных удобрений емкостью 10 000 т с подземным приемным устройством

50

10

и

705-7-4.85

Пункт по приему и отгрузке минеральных удобрений с годовым грузооборотом 50 000 т

50

5

II

705-1-189.95

Глубинный склад минеральных удобрений из железобетонных конструкций вместимостью 2000 т, оборудованный подвесным электрическим краном

4

2

н

705-1-190-85

То же, вместимостью 3000 т

6

3

-

708-21.85

Прирельсовый склад цемента с железобетонными силосами емкостью 2000 т для базы материально-технического снабжения

20

2

Киевский ИТП (Украина)

708-22.85

Силосы для цемента диаметром 12 м с механическим транспортом для складов цементных заводов

2000

64

Гипроцемент (Санкт-Петербург)

708-23.85

То же, диаметром 18м

2000

64

II

705-01-149

Переоборудование складов, построенных по типовым проектам 705-1-23 и 705-1-24, для приема назатаренных минеральных удобрений из саморазгружающихся вагонов типа «минераловоэ»

17,5 27,5

3,8 5,45

Екатеринбургский ИТП

705-1-150

Прирельсовый склад для хранения непылящих известковых и гипсосодержащих материалов емкостью 7000 т с железобетонной разгрузочной эстакадой и грейферным краном

35

7

"

705-1-151

Прирельсовый закрытый склад слабопылящей известковой муки емкостью 3,5 тыс. т

17,5

3,5

н

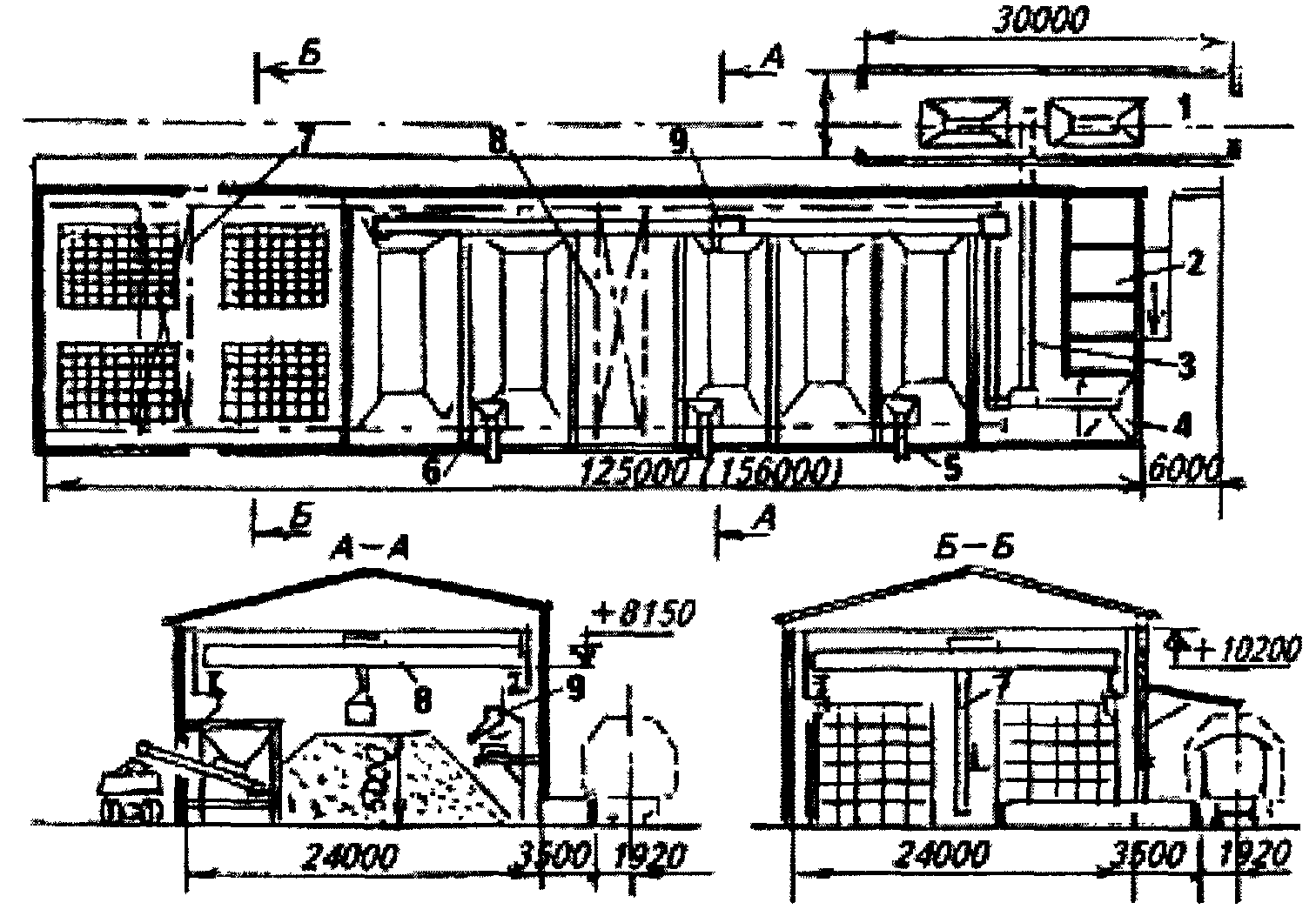

705-1-134

Прирельсовый склад минеральных удобрений емкостью 5000 т с мостовым грейферным краном

25

5

Киевский ИТП (Украина)

Номер проекта

Наименование

Годовой грузопоток, тыс. т

Запас грузов, тыс. т

Организация-калькодержатель

709-09-29.84

Открытый цех по переработке сыпучих навалочных грузов

220

550

1,5 3,75

Новосибирский ИТП

705-1-167.85

Склад сухих минеральных удобрений вместимостью 640 т

1,28

0,64

Екатеринбургский ИТП

705-1-168.85

То же, вместимостью 360 т

1,92

0,96

и

705-1-169.85

То же, вместимостью 1280 т

и

705-1-170.85

То же, вместимостью 1600 т

н

705-1-171.85

То же, вместимостью 2600 т

м

705-1-179

То же, вместимостью 2300 т

»

705-1-180.85

Прирельсовый склад неаатаренных минеральных удобрений вместимостью 10 000 т с повышенным железнодорожным путем и напольными средствами механизации

20

10

II

705-1-18185

Прирельсовый склад для хранения непылящих известковых материалов емкостью 7000 т с разгрузочной эстакадой и напольными средствами механизации

35

7

•-

708-18.85

Склад заполнителей бетона прирельсовый автоматизированный с двумя трактами подачи емкостью 6000 м3

260

9

Киевский ИТП (Украина)

705-1-145

Прирельсовый закрытый комплексно-механизированный склад сухих незатаренных минеральных удобрений емкостью 5000 т с покрытием из железобетонных конструкций пролетом 24 м

25

5

Харьковский Промтранспроект (Украина

705-1-146

То же, емкостью 10 000 т

50

10

"

705-1-147

То же, емкостью 1 5 000 т

75

15

"

708-2

Склад инертных материалов с галереей подачи заполнителей асфальтбетонного завода производительностью 70 000 т асфальтобетонной смести в год

-

-

Киевский ИТП (Украина)

Номер проекта

Наименование

Годовой грузопоток, тыс. т

Запас грузов, тыс. т

Организация-калькодержатель

708-15.84

Прирельсовый склад цемента с железобетонными силосами емкостью 1000 т для базы материально-технического снабжения

10

1,0

Киевский ИТП (Украина)

708-16.84

Склад заполнителей бетона прирельсовый автоматизированный с одним трактом подачи емкостью 6000 м3

263

9

»

i 705-1 -173.85

Склад минеральных удобрений и аммиачной селитры емкостью 2000 т

10

2,0

Екатеринбургский ИТП

705-1-174.85

То же, емкостью 2500 т

12,5

2,5

-

705-1-175.85

То же, емкостью 3200 т

16

3,2

и

7085-1-191.85

Прирельсовый склад минеральных удобрений вместимостью 5000 т с мостовым грейферным краном (вариант с покрытием из железобетонных ферм)

25

5

Киевский ИТП (Украина)

705-1-192.85

То же, с покрытием из металлических ферм

25

5

и

409-29-74.83

Механизированный приемный пункт для выгрузки заполнителей бетона на два проходных пути с фронтом на один полувагон

-

-

п

708-19.85

Склад заполнителей емкостью 750 м3 с разгрузочной автомобильной эстакадой опорной базы передвижной механизированной колонны (ПМК) с годовой программой строительно-монтажных работ 3 млн руб. типов П, Ш.

56

1,2

II

705-01-18285

Реконструкция прирельсовых складов минеральных удобрений, построенных по типовому проекту 705-1-22/69. Узел разгрузки вагонов с приемным бункером

8

1,6

Екатеринбургский ИТП

705-01-183.85

То же, для типового проекта 705-1-21

16

3,2

и

705-1-187

Склад нитрофоски, суперфосфата и калия хлористого вместимостью 3000 т для межхозяйственных агрохимических пунктов (для Литовской ССР)

15

3

Минский ИТП (Беларусь)

705-1-142

Прирельсовый склад незатаренных минеральных удобрений емкостью 5000 т с применением деревянных клееных конструкций

25

5

Киевский ИТП (Украина)

705-1-143

То же, емкостью 10 000 т

50

10

Киевский ИТП (Украина)

705-1-144

То же, емкостью 20000т

100

20

и

705-7-1

Закрытые транспортные галереи для складов минеральных удобрений емкостью 5000, 10 000, 15 000, 20 000 т

-

-

"

708-4

Склады щебня фракций 5-10, 10-20, 20-40 мм щебеночного завода мощностью 1 000 000 м3 щебня в год для переработки однородных изверженных и метаморфических пород

1450

43,5

Екатеринбургский ИТП

708-5

Силосный склад цемента с силосами диаметром 12м

2500

35,2

Гипроцемент (Санкт-Петербург)

708-6

Склады клинкера с силосами диаметром 18 м

1000

12

н

708-7

Силосы для цемента диаметром 18 м

-

40

»

708-8

Прирельсовый склад заполнителей с радиально-штабелирующими конвейерами в инвентарном исполнении для автодорожного строительства емкостью 25 000 м3

180

37,5

Киевский ИТП (Украина)

705-7-3 83

Приемное устройство с повышенным железнодорожным путем для складов минеральных удобрений (несущие конструкции - клееные деревянные арки)

25

-

Екатеринбургский ИТП

705-1-148

Прирельсовый закрытый склад слабопылящей известковой муки емкостью 2000 т

12

2

>-

709-2-5

Склад заполнителей емкостью 100 000 м3 прирельсовый, инвентарный, сборно-разборного типа для автодорожного строительства

800

160

Киевский ИТП (Украина)

702-3-1

Устройство для приема зерна на 4 проезда с применением автомобилеразгрузчиков типа У-15-УРВСиАБС-50М

-

-

Новосибирский ИТП

702-3-2

Приемное устройство с автотранспорта для разгрузки и формирования партий зерна для типовых хлебоприемных элеваторов

-

-

и

705-1-136

Склад для хранения пожаро-вэрывобезопасных минеральных удобрений на 320т

0,64

0,32

Екатеринбургский ИТП

705-1-137

То же, на 640 т

1,28

0,64

Екатеринбургский ИТП

705-1-138

Тоже, на 960 т

1,92

0,96

к

705-1-139

Тоже, на 1280 т

2,56

1,28

"

705-1-140

Тоже, на 1600 т

3,2

1,6

II

705-1-141

Тоже, на 2600 т

5,2

2,6

и

705-1-157.84

Прирельсовый склад незатаренных минеральных удобрений вместимостью 5000 т с повышенным железнодорожным путем вдоль продольной стены склада и напольной механизацией

25

5

II

708-13.84

Склад прирельсовый автоматизированный емкостью 3000 м3 заполнителей бетона

140

5

Киевский ИТП (Украина)

705-1-177.85

Прирельсовый склад минеральных удобрений вместимостью 5000 т из клееных деревянных конструкций с проходной эстакадой с напольными средствами механизации

25

5

Екатеринбургский ИТП

705-1-178

Раздвижные склады для хранения минеральных удобрений на 1000 и 1500 т

2(3)

1(1,5)

Минский ИТП (Беларусь)

708-17.85

Силосный склад известковой муки емкостью 6000 м3 с пневмотранспортом

300

7

Киевский ИТП (Украина)

702-3-3.83

Приемное устройство зерна с железной дороги для разгрузки вагонов-зерновозов

-

-

Новосибирский ИТП

705-7-2.83

Приемное устройство с повышенным железнодорожным путем для складов минеральных удобрений (несущие конструкции — сборные железобетонные)

25

-

Екатеринбургский ИТП

705-1-152.83

Прирельсовый закрытый комплексно-механизированный склад сухих незатаренных минеральных удобрений емкостью 5000 т (с покрытием из деревянных конструкций)

25

5

Киевский ИТП (Украина)

705-1-153.83

То же, емкостью 10 000 т

50

10

и

705-1-117

Склад для хранения пожаровзрывоопасных минеральных удобрений на 640 т

1,28

0,64

Екатеринбургский ИТП

7085-1-118

То же, на 960 т

1,92

0,96

Екатеринбургский ИТП

705-1-119

Тоже, на 1280 т

2,56

1,28

"

705-1-120

Тоже, на 1600 т

3,2

1,6

"

705-1-121

Тоже, на 2600 т

5,2

2,6

и

705-1-123

Присланный склад для хранения минеральных удобрений разовой емкостью 3,5 тыс. т

10,5

3,5

Гипроречтранс (Москва)
