Материалы, инструмент, оборудование
Пластины резиновые, секундомер, микрометр, штамп, штанцевый нож, вырубной пресс, линейка миллиметровая, приспособление для установки образцов, разрывная машина РМИ-60, машина для испытания на многократное растяжение МРС-2.
Подготовка образцов
Для испытания применяются образцы в виде двухсторонних лопаток с длиной рабочего участка 25 мм, вырубленные из вулканизованных пластин толщиной (2±0,3) мм. Ширина рабочего участка образца (6,0±0,3) мм.
Проведение испытания
Образцы устанавливают в специальном приспособлении строго параллельно (рисунок 1).

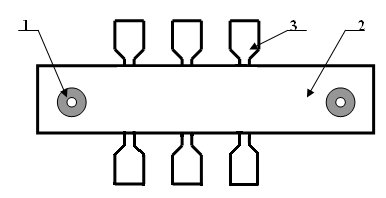

1 - винт; 2 - пластины; 3 – образцы
Рисунок 1 - Приспособление для установки образцов в зажимы машины
Затем свободные концы образцов закрепляют в верхнем зажиме, снимают приспособление и закрепляют образцы в нижнем зажиме. Включают электродвигатель и растягивают образцы в динамических условиях до разрушения. При этом фиксируют продолжительность испытания до момента полного разрушения каждого образца.
Перед испытанием
определяют относительное удлинение
при разрыве на одном образце
.
Обработка и оформление результатов
Показатель сопротивления резин при многократном растяжении (динамическая выносливость N) характеризуется числом циклов до разрушения образца, которая определяется по уравнению
,
где n - частота деформации;
t - продолжительность испытания.
Коэффициент усталостной выносливости вычисляется по формуле:
,
где b - коэффициент усталостной выносливости;
- относительное удлинение при разрыве, %;
-
относительное удлинение при многократном
деформировании, %.
= 410 %; = 150 %.
Таблица 1 – Протокол испытаний для резины шифра П12.25-155
Образец |
t, мин |
N, цикл |
1 |
|
|
2 |
|
|
3 |
|
|
4 |
|
|
5 |
|
|
6 |
|
|
7 |
|
|
8 |
|
|
9 |
|
|
10 |
|
|
Среднее |
|
|
Дисперсия |
|
|
СКО |
|
|
Критерий Стьюдента |
|
|
Доверительный интервал |
|
|
Коэффициент вариации, % |
|
|
Коэффициент усталостной выносливости |
|
|
Таблица 2 – Влияние состава резины на усталостную выносливость
при многократном растяжении
Шифр резины |
Наименование и содержание (мас. ч. компонента) |
Наименование показателя |
|||
|
|
|
Коэффициент усталостной выносливости |
Усталостная выносливость, цикл |
|
|
|
|
|
|
|
|
|
|
|
|
|
Выводы
