Лабораторная работа № 1 Определение деформационно-прочностных свойств резин при одноосном растяжении
Цель: ознакомление с технологией испытаний по определению прочностных свойств резин.
Объект испытания: резиновая пластина П1.25-155, свулканизованная при температуре 155 С в течение 25 минут. Рецептура резины приведена в таблице 1.
Таблица 1 – Рецептура резиновой смеси
Наименование компонента |
Масса |
Плотность, г/см3 |
Объём |
Назначение компонента |
||
мас. ч. |
мас. д. |
об. ч. |
об. д. |
|||
Каучук ДССК 2545 М27 |
79,00 |
0,603 |
0,94 |
84,04 |
0,638 |
Полимерная основа |
Каучук СКД |
20,83 |
0,158 |
0,91 |
22,89 |
0,174 |
Полимерная основа |
Дисперсия серы |
1,94 |
0,015 |
1,88 |
1,03 |
0,008 |
Вулканизующий агент |
Сульфенамид Ц |
1,61 |
0,013 |
1,28 |
1,26 |
0,010 |
Ускоритель вулканизации |
Дифенилгуанидин |
0,54 |
0,004 |
1,19 |
0,45 |
0,003 |
Ускоритель вулканизации |
Белила цинковые |
3,00 |
0,023 |
5,47 |
0,55 |
0,004 |
Первичный активатор вулканизации |
Стеариновая кислота |
2,00 |
0,015 |
0,96 |
2,08 |
0,016 |
Вторичный активатор вулканизации |
Масло ПН-6 |
8,33 |
0,064 |
0,96 |
8,68 |
0,066 |
Пластификатор |
Воск защитный |
2,03 |
0,015 |
0,84 |
2,42 |
0,018 |
Физический противостаритель |
Диафен ФП |
1,52 |
0,012 |
1,14 |
1,33 |
0,010 |
Химический противостаритель |
Ацетонанил Н |
2,02 |
0,015 |
1,12 |
1,80 |
0,014 |
Химический противостаритель |
Сантогард PVI |
0,22 |
0,002 |
1,29 |
0,17 |
0,001 |
Замедлитель подвулканизации |
Силан Z 6945 |
4,00 |
0,031 |
1,35 |
2,96 |
0,022 |
Промотор адгезии |
Перкасил KS408 |
2,00 |
0,015 |
2,00 |
1,00 |
0,008 |
Наполнитель |
Техуглерод N 339 |
2,00 |
0,015 |
1,85 |
1,08 |
0,008 |
Наполнитель |
Итого |
131,04 |
1,000 |
- |
131,74 |
1,00 |
- |
Материалы, инструмент, оборудование
Резиновая пластина, подкладочная пластина, мыльный раствор, краска для меток, штанцевый нож, вырубной пресс, толщиномер, миллиметровая линейка, разрывная машина.
Для вырубки образцов из резиновых пластин применяются штанцевые ножи (рисунок 1). Они должны иметь параллельные, остро заточенные под определенным углом лезвия. Расстояние между режущими кромками необходимо замерять с точностью до 0,01 мм с помощью оптического микроскопа или других приборов.

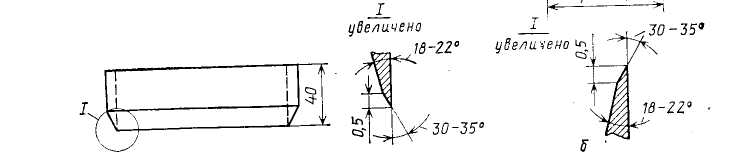

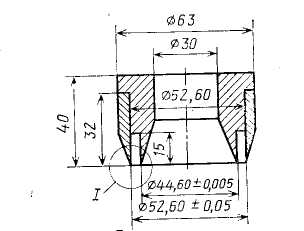

а — образцы в виде лопаток; б — кольцевые образцы
Рисунок 1 - Схема штанцевых ножей для вырубки образцов
О
бразцы
вырубаются на прессах с рычажным или
пневматическим приводом (рисунок 2)

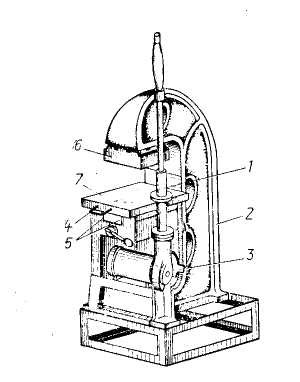

1 – рычаг; 2 – станина; 3 – упор; 4 – рукоятка; 5 – направляющие;
6 – верхняя плита; 7 – нижняя плита
Рисунок 2 - Вырубной пресс
Для измерения толщины образца с точностью до 0,01 мм применяется толщиномер (рисунок 3) с измерительным органом на основе индикатора часового типа.
Давление верхней площадки на образец при замере их толщины не должно превышать 0,016 МПа. Оно определяется массой стержня, жесткостью пружины и площадью контакта площадки и образца.

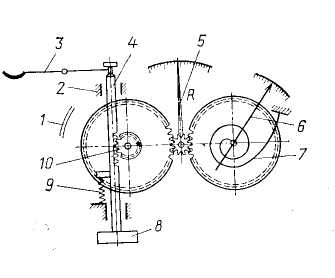

1 — корпус; 2 — направляющие; 3— рычаг; 4 — стержень; 5, 6 — стрелки; 7 — компенсационный механизм; 8 — верхняя площадка; 9 — пружина; 10 — шестерни
Рисунок 3 – Толщиномер
Испытания резин проводятся на разрывных машинах с малоинерционными силоизмерителями, а также на разрывных машинах с маятниковыми силоизмерителями (РМИ-5, РМИ-60, РМИ-250). В силу надежности и простоты эксплуатации последние широко применяются при проведении учебных работ в лабораториях. Машина РМИ-60 (рисунок 4) устанавливается на пол строго вертикально. Электродвигатель и корпус заземляются.
