3 Практическая часть

Задание 1. Разработка общего вида сетевой модели

Первым шагом создания сетевой модели является разработка ее общего вида, и составляющих (кластеров, узлов, подсетей). Стандартным видом двухуровневой сетевой модели является вид на рис. 40: кластер цели и несколько (до четырех) кластеров качеств (Преимущества (Benefits), Возможности (Opportunities), Затраты (Costs) и Риски (Risks)), содержащие подсети с альтернативами и самими качествами. Продумайте, какие преимущества, возможности, риски и затраты будет иметь модель, согласно вашему варианту и составьте таблицу.

Таблица 4. Подготовка к созданию сетевой модели

Кластер	Зависимость	Элементы кластеров
Альтернативы		Американские (автомобили)
		Японские (автомобили)
		Европейские (автомобили)
Преимущества	прямая	Транспортировка
		Статус
		Спортивность
		Социальный фактор (удобны для большой семьи и т.п.)
Возможности (выгода в будущем)	прямая	Высокая цена при перепродаже
		Низкая стоимость ремонта
		Долгий срок службы авто
Риски	обратная	Аварии (частота)
		Кражи (вероятность угона)
		Изъятия за неплатеж
Затраты (издержки)	обратная	Исходные затраты
		Затраты на ремонт
		Поддержание надежности

Задание 2. Создание сетевой модели с помощью шаблона

Запустите программу Superdecisions. В главном окне программы мы будем создавать модель, начиная с простой сети на верхнем уровне, и усложняя модель последовательным созданием второго и третьего уровня подсетей.

Выберите команду File → New, задайте название и сохраните будущую модель. После этого в открывшемся окне «Выбор шаблона», выберите Small template (рис. 41).

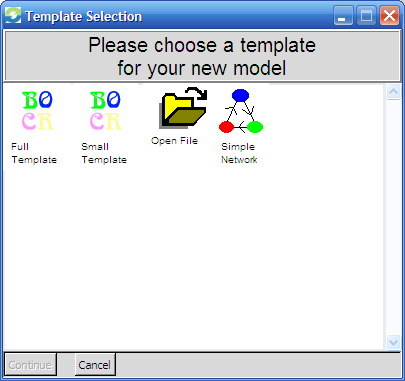

Рис. 41 – Создание модели с помощью шаблона. Выбор шаблона

Выберите необходимые для модели критерии, как это показано на рисунке 42. В данном примере выбраны критерии: Преимущества (Benefits), Затраты (Costs) и Риски (Risks).

Рис. 42 – Создание модели с помощью шаблона. Выбор типов критериев

Появится окно создания альтернатив (рис. 43). Установив флажок на Add another alternative, вводя названия альтернатив и нажимая кнопку Next, добавьте альтернативы, согласно варианту. После этого выберите Done adding alternative и нажмите Next. В следующем окне нажмите Finish.

Рис. 43 – Создание модели с помощью шаблона. Создание альтернатив

Результатом работы мастера создания моделей будет двухуровневая сеть, вида:

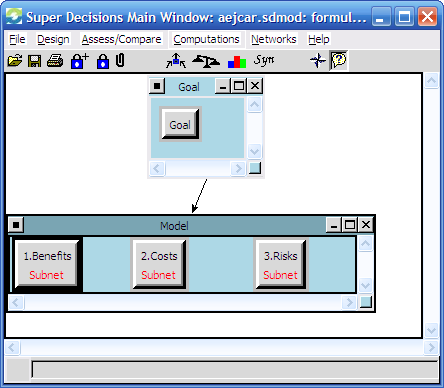

Рис. 44 –Результат работы мастера по созданию моделей

Модель уже содержит подсети второго уровня (Subnet) с кластерами альтернатив в каждой из них. Остается только добавить кластеры качеств в каждой подсети (описание см. выше) и создать двухсторонние связи между кластерами качеств и альтернатив в подсетях.

Открыть подсеть можно двойным щелчком по узлу, содержащему подсеть. Создать подсеть можно и самостоятельно, без помощи мастера создания моделей. Для этого кликните правой кнопкой мыши по узлу верхнего уровня, в котором необходимо создать подсеть, и выберите в выпадающем списке Make/Show subnetwork. Чтобы удалить подсеть кликните правой кнопкой мыши по узлу верхнего уровня, содержащего подсеть, и в выпадающем списке выберите Remove subnetwork.

Каждая подсеть может быть сохранена в отдельном файле, как самостоятельная модель. Для этого нужно в окне подсети выбрать команду File → Save as, нажать кнопку This Network (можно сохранить и всю модель полностью, с помощью кнопки Whole model) (рис.45). Соответственно, при создании новой двух- или трехуровневой модели, можно загружать подсеть (File – Open) в окне создания новой подсети. Это удобно тем, что создавая сетевую модель самостоятельно, можно загружать одну и ту же подсеть, и менять лишь названия кластеров и узлов, тогда как кластер альтернатив остается без изменений. Это избавит Вас от лишней работы.

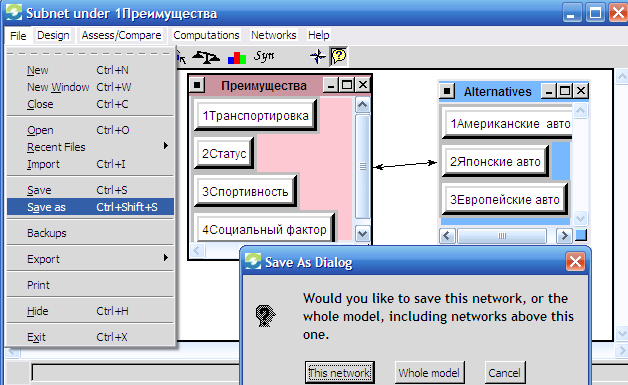

Рис. 45 – Сохранение подсети в отдельном файле

Задание 3. Вынесение суждений с помощью инструмента парных сравнений

3.1 Вынесение суждений в каждой из подсетей.

В качестве примера представлен процесс вынесения суждений для подсети «1 Преимущества». Зайдите в окно подсети двойным щелчком по узлу «1.Benefits» (Преимущества). Правой кнопкой мыши кликните по одному из узлов и в выпадающем меню выберите команду Node compare interface. Рисунок 46 показывает парное сравнение для узла 2Статус.

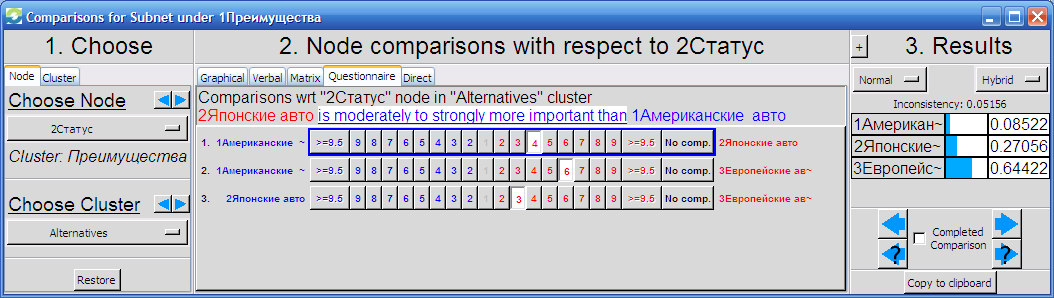

Рис. 46 - Парное сравнение альтернатив по критерию «Статус»

Для подсети Преимущества в данном примере количество групп для сравнения равно семи, так как каждый элемент подсети связан со всеми остальными элементами и выступает как родительский при сравнении (рис. 47). Таким образом, например, Статус является родительским узлом для альтернатив (Американские, Японские, Европейские – рис. 46), а элемент «Американские авто» является родительским узлом для сравнения преимуществ (Транспортировка, Статус, Спортивность, Социальный фактор – рис. 48). Смысл такого сравнения описан в теоретической части.

Рис. 47 – Выбор одного из семи узлов в качестве родительского

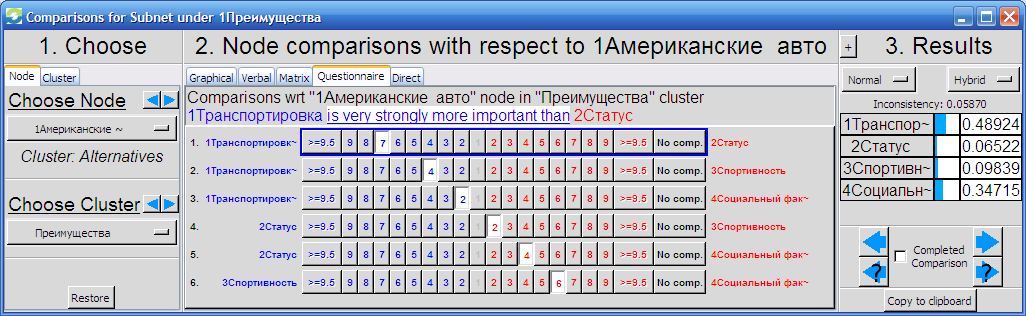

Рис. 48 - Парное сравнение преимуществ альтернативы «Американские авто»

3.2 Вынесение суждений на верхнем уровне

Для сравнения значимости Качеств для Цели, находясь в главном окне модели (на верхнем уровне), выберите команду Access/Compare → Pairwise Comparisons, либо нажмите F5 или кнопку . Проведите сравнение значимости Преимуществ, Возможностей, Затрат и Рисков.

Задание 4. Вычисление результатов

Рассчитайте конечные приоритеты так, как это было сделано в первой лабораторной работе. Проанализируйте результаты.

Задание 5. Создание конечного отчета

С помощью команды Computations – Full Report все результаты и описание модели можно представить в виде полного отчета. Выберите в появившемся окне (рис. 47) Save, а затем - директорию для сохранения отчета. Superdecisions создаст отчет в виде html-файла. Если некоторые из наименований не отображаются должным образом, так как Вы использовали русские буквы, то необходимо поменять кодировку на Юникод (в окне html-документа: Вид – Кодировка). Проверьте правильность исполнения модели, все ли критерии и альтернативы оценены. Скопируйте и вставьте данные в свой отчет.

Контрольные вопросы

1. Какова структура сетевой модели (из чего она состоит)?

2. В чем отличие иерархической и сетевой модели?

3. Что такое подсеть?

4. Какие четыре качества обычно используются в сетевых моделях?

5. Что значит «многоуровневая» сеть? Что такое уровень и как определить сколько уровней должно быть в модели?

6. Что такое внутренняя зависимость, как оценивать кластеры с внутренними зависимостями? Что такое внешняя зависимость?

7. Что представляет собой контрольная сеть верхнего уровня?
