Цель практических занятий - освоение методов стро­итель­ной механики, приобретение навыков расчета металлических кон­струк­ций строительных и дорожных машин.

Задание I расчет равнопрочного сварного соединения

Исходные данные

Рассчитать сварное соединение, равнопрочное присое­­диня­емому равнобокому уголку из стали класса Ст.З, выполненное ручной свар­кой электродом Э42А.

При определении усилия, приходящегося на фланговый шов, не­обходимо учитывать, что при приварке несимметричных профи­лей усилие между сварными швами распределяется обратно пропорционально расстоянию от центра тяжести до сварного шва.

Размер катета шва у пера k_п ≈ 0,8 δ , у обушка k_О ≈ 1,2 δ. Размеры катетов сварных швов округлять до величин 4, 5, 6, 8, 10, 12, 14, 16 мм.

Поскольку напряжения по длине флангового шва распре­де­ля­ются неравномерно (наибольшие касательные напряжения воз­ни­ка­ют в начале и в конце шва), необходимо применять преры­вистые швы, длина кото­рых должна быть не менее 40 и не более 60 мм. Расстояние между шва­ми принять равным 10 мм.

Допускаемое напряжение основного металла

(1.1)

де = 240 МПа – предел текучести для стали Ст3;

- коэффициент запаса, величина которого указана в табл. 1.1.

Допускаемое напряжение для валиковых швов представляет собой часть допускаемого напряжения основного металла:

(1.2)

Последовательность выполнения:

- определить допускаемые напряжения для основного металла и валцкового шва;

- вычислить несущую способность уголка;

- определить размеры катета швов;

- рассчитать несущую способность лобового шва;

- определить нагрузку, приходящуюся на фланговые швы;

- вычислить усилия, действующие в швах у обушка и пера;

- рассчитать длину фланговых швов.

- дать эскиз сварного соединения в двух проекциях (рис.1.1). Размер эскиза - 1/2 тетрадного листа.

Таблица 1.1 – Исходные данные к заданию № 1

Вариант	Размер уголка, мм	Площадь уголка F, см2	Коэффициент запаса прочности kз	Толщина листа , мм
1	100х100х10	19,2	1,33	20
2	90х90х8	13,9	1,35	15
3	80х80х6	9,38	1,4	12
4	100х100х12	22,8	1,35	20
5	100х100х10	19,2	1,39	18
6	100х100х14	26,3	1,4	20
7	100х100х8	15,6	1,35	12
8	90х90х6	10,6	1,5	10
9	80х80х6	9,38	1,4	8
10	110х110х8	17,2	1,35	20
11	75х75х6	8,78	1,5	10
12	75х75х8	11,5	1,4	12
13	125х125х8	19,7	1,36	14
14	125х125х10	24,3	1,4	18
15	125х125х12	28,9	1,35	20
16	70х70х6	8,15	1,4	10
17	70х70х8	10,7	1,33	14
18	63х63х5	6,13	1,4	10
19	56х56х6	5,41	1,35	12
20	125х125х8	19,7	1,4	14
21	125х125х8	19,7	1,35	10
22	110х110х8	17,2	1,5	14
23	75х75х8	11,5	1,38	12
24	110-110-8	17,2	1,4	14
25	125х125х10	24,3	1,35	18
26	70х70х8	10,7	1,4	14
27	63х63х5	6,13	1,5	10
28	100х100х8	15,6	1,35	14
29	140х140х10	27,3	1,4	20
30	140х140х12	32,5	1,45	20

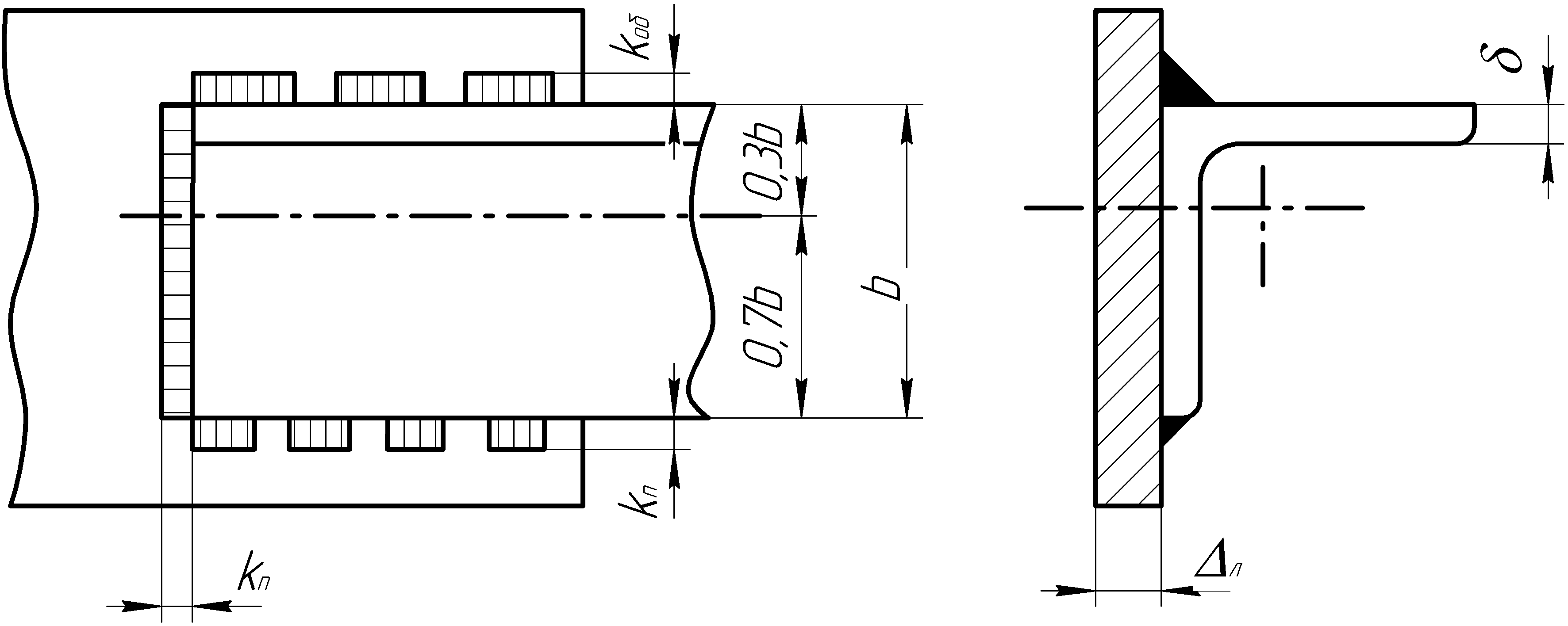

Рисунок 1.1 – схема к расчету равнопрочного сварного узла
