24. Передаточная функция цепи с ос, положительная и отрицательная ос, петлевое усиление.

Электрическая цепь, по которой сигнал с выхода устройства подаётся на вход, называется цепью с ОС. Чаще всего устройство можно представить в виде эквивалентной электрической цепи, имеющей две (входную и выходную) пары зажимов, и характеризовать так называемой передаточной функцией, или функцией передачи, определяемой отношением напряжения или тока на выходной паре зажимов к напряжению или току на входной паре зажимов.

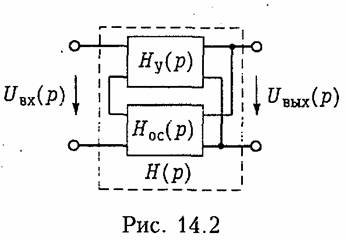

Передаточная функция цепи с ОС:

, где Н_у(р)-передаточная функция усилителя

Петлевое усиление:

Функцию H_p(jω) называют передаточной функцией по петле ОС или петлевым усилением. Глубину обратной связи характеризует именно петлевое усиление. Введем понятия положительной и отрицательной обратной связи. Эти понятия играют заметную роль в теории цепей с обратной связью. Если в цепи с обратной связью сдвиг фаз по петле равен нулю, то обратная связь называется положительной, если же сдвиг фаз равен ±π, то такая обратная связь называется отрицательной.

Или можно сказать, Под ООС понимают такой тип обратной связи, при котором изменение выходного сигнала системы приводит к такому изменению входного сигнала, которое противодействует первоначальному изменению. Отрицательная обратная связь делает систему более устойчивой к случайному изменению параметров.

Под ПОС понимают такой тип обратной связи, при котором изменение выходного сигнала системы приводит к такому изменению входного сигнала, которое способствует дальнейшему отклонению выходного сигнала от первоначального значения. Положительная обратная связь ускоряет реакцию системы на изменение входного сигнала, поэтому её используют в определённых ситуациях, когда требуется быстрая реакция в ответ на изменение внешних параметров. В то же время положительная обратная связь приводит к неустойчивости и возникновению качественно новых (автоколебательных) систем, называемых генераторы.
