Лабораторная работа №3 Влияние режима вибрирования на свойства бетонной смеси и бетона

Цель работы: оценить влияние длительности вибрирования на физико-механические свойства бетонной смеси и бетона.

Теоретическая часть

Для каждой бетонной смеси при принятых параметрах колебаний имеется оптимальная продолжительность вибрирования. При недостаточной продолжительности вибрирования наблюдается недоуплотнение бетона и снижение его прочности, слишком длительное вибрирование не дает заметного повышения плотности и прочности бетона. Кроме того, длительное вибрирование пластичных смесей может вызвать их расслоение. Обычно продолжительность вибрирования принимают в 8...10 раз больше показателя жесткости Жст бетонной смеси, определенной стандартным методом [f=(3000±200)кол/мин, А=0,5 мм], т.е tв = (8...10)Жст.

Ход работы.

Каждая бригада определяет подвижность, плотность бетонной смеси и прочность затвердевших образцов бетона одного номинального состава, но разной исходной подвижности.

Каждая бригада формует образцы из бетонной смеси, вибрируемой 20, 40, 60 с.

Замесы выполняют по аналогии с лабораторной работой № 1.

Полученные результаты сводят в табл. 3.1.

По полученным данным строится зависимость (рис. 2) прочности и плотности бетонных образцов от времени их вибрирования. Далее проводится анализ работы виброплощадки, и рассчитываются следующие величины: амплитуда колебаний, период колебаний, скорость вибрации, интенсивность вибрации, результаты расчетов сводятся в табл. 3.2.

Пример:

Вывод: в ходе лабораторной работы мы оценивали влияние времени вибрирования на физико-механические свойства бетонной смеси и бетона, а также обучались обрабатывать виброграммы и анализировали свойства виброплощадки.

Таблица 3.1

Результаты опытов

Ц, кг	КЗ, кг	МЗ, кг	В, л	Время вибрирования, с	Осадка конуса, см	Плотность бетонной смеси, б.с.., кг/м3	Плотность бетона, бет., кг/м3	Прочность, Rсж., 7сут, МПа

Для каждой бетонной смеси при принятых параметрах колебаний имеется оптимальная продолжительность вибрирования. При недостаточной продолжительности вибрирования наблюдается недоуплотнение бетона и снижение его прочности, слишком длительное вибрирование не дает заметного повышения плотности и прочности бетона.

Для бетона, изготовленного из смеси малой подвижности, оптимальное время вибрирования – 60 с, т.к. при этом времени наблюдается максимальная прочность.

Для бетона, изготовленного из подвижной смеси, при вибрировании 60 с наблюдается максимальная плотность бетонной смеси и бетона, но идет снижение прочности, а при вибрировании 40 с наблюдается максимальная прочность.

Для бетона, изготовленного из смеси большой подвижности, при времени вибрирования 40 с. достигается максимальная прочность и плотность.

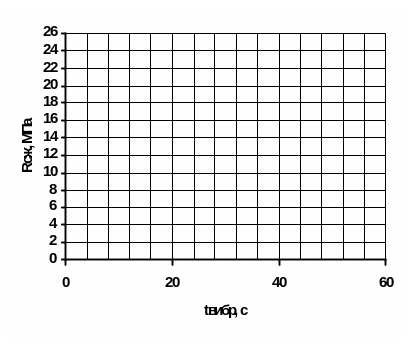

Рис. 2. График зависимости прочности бетона от времени вибрации

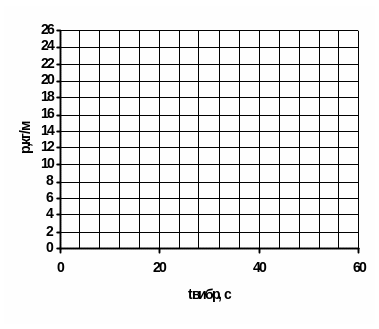

Рис. 3. График зависимости плотности бетона от времени вибрации
