3.1.3 Обкатка двигателя после ремонта

Отремонтированный двигатель подвергается стендовым испытаниям (обкатке) без нагрузки по следующему циклу:

750-800 мин^-1 2 мин

1000 мин^-1 3 мин

1500 мин^-1 4 мин

2000 мин^-1 5 мин

Установив на стенде и запустив двигатель, проверьте:

- отсутствие течи охлаждающей жидкости или топлива между сопрягаемыми деталями и в соединениях трубопроводов;

- давление масла и отсутствие подтекания масла через прокладки;

Если обнаружатся посторонние стуки или неисправности, остановите двигатель, устраните их, а затем продолжите испытания.

При подтекании масла через прокладку между картером и блоком цилиндров подтяните болты крепления рекомендуемым моментом. Если течь масла не прекращается, проверьте прокладку и при необходимости замените ее.

При подтекании масла через прокладку между крышкой и головкой цилиндров проверьте прокладку и резиновые втулки на шпильках крепления крышки головки цилиндров. При необходимости замените прокладку и втулки, соблюдая рекомендации, изложенные в подразделе «Сборка двигателя».

После ремонта двигателя необходим определенный период приработки рабочих поверхностей новых деталей. Это в особенности относится к тем двигателям, на которых были заменены поршни, вкладыши шатунных и коренных подшипников, перешлифованы шейки коленчатого вала, а также отхонингованы цилиндры или заменены поршневые кольца.

Поэтому во время обкатки отремонтированного двигателя не подвергайте его максимальным нагрузкам. Обкатка двигателя должна продолжаться на автомобиле с соблюдением тех скоростей движения, которые рекомендуются для периода обкатки автомобиля.

3.1.4 Проверка двигателя На автомобиле после ремонта

Установив двигатель на автомобиль, тщательно проверьте качество монтажа. Дайте поработать двигателю некоторое время, а затем проверьте:

- отсутствие подтекания охлаждающей жидкости и топлива в соединениях трубопроводов, при необходимости подтяните соединения;

- обеспечивает ли тросовый привод полное открытие и закрытие дроссельной заслонки, при необходимости отрегулируйте привод;

- натяжение ремня привода генератора, при необходимости отрегулируйте;

- надежность соединений проводов электрооборудования и работу контрольных ламп в комбинации приборов;

- работу системы управления двигателем.

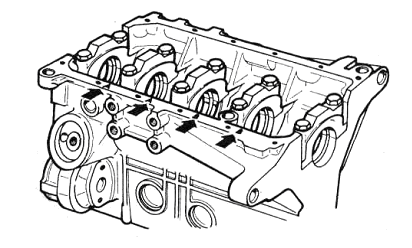

Маркировка размерного класса цилиндров на блоке

3.2. Подбор поршня к цилиндру

Расчетный зазор между поршнем и цилиндром (для новых деталей) равен 0,025-0,045 мм. Он определяется промером деталей и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) -0,15 мм.

Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, то необходимо заново подобрать поршни к цилиндрам, чтобы зазор был возможно ближе к расчетному.

В запасные части поставляются поршни классов А, С, Е. Этих классов достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с небольшим перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С. Также и к изношенным цилиндрам классов А и В может подойти поршень класса С.
