3.1.1 Разборка двигателя
Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводится в следующем порядке.
Отсоедините от дроссельного патрубка шланги подвода и отвода охлаждающей жидкости, а также шланг вентиляции картера на холостом ходу. Снимите дроссельный патрубок с прокладкой.
Снимите трубки подвода и слива топлива, отсоединив их от рампы форсунок, регулятора давления топлива и от кронштейна на ресивере.
Снимите ресивер с прокладкой и кронштейном топливопроводов, отвернув гайку крепления кронштейна к ресиверу и гайки крепления к впускной трубе.
Отсоедините от форсунок жгут проводов и снимите рампу форсунок с регулятором давления, отвернув два болта крепления впускной трубе.
Отвернув гайки и болты крепления, снимите поддерживающий и опорный кронштейны, а затем впускную трубу с кронштейном и экраном.
С левой стороны двигателя снимите провода высокого напряжения, модуль зажигания и датчик детонации. Из выпускного патрубка охлаждающей рубашки выверните датчик температуры, входящей в состав системы управления двигателем. Снимите натяжную планку и ремень привода генератора. Снимите генератор и кронштейн его крепления. Заблокируйте маховик фиксатором. Отверните болт крепления шкива привода генератора и снимите шкив.
Снимите переднюю крышку зубчатого ремня. Отверните гайку крепления механизма натяжения. Снимите натяжной ролик.
Придерживая шкив распределительного вала от проворачивания, отверните болт крепления шкива.
О
тверните
болты крепления насоса охлаждающей
жидкости. Отверните болт и гайку крепления
задней крышки зубчатого ремня и снимите

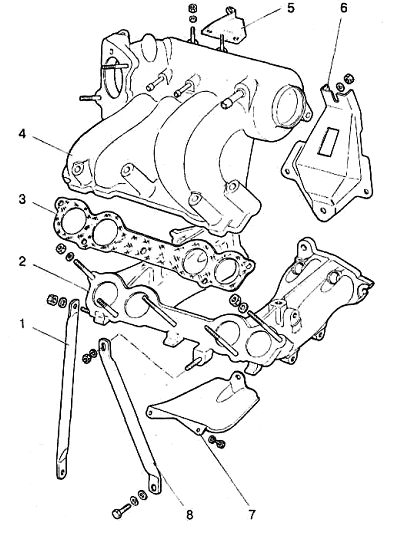

ее. Выньте из Снятие ресивера и впускной
трубы: 1 -поддерживающий кронштейн; 2 -
впускная труба; 3 - прокладка ресивера;
4 - ресивер; 5 - кронштейн для наконечника
троса привода акселератора; 6 - кронштейн;
7 - экран выпускного коллектора; 8 - опорный
кронштейн
Снимите выпускной коллектор с прокладками.Отсоедините шланги от термостата и снимите его. Снимите подводящую трубу насоса охлаждающей жидкости и отводящий патрубок рубашки охлаждения с прокладкой. Снимите крышку головки цилиндра
Снятие генератора: 1 - шкив привода генератора; 2 -кронштейн правой опоры подвески двигателя; 3 - установочная планка; 4 - натяжная планка; 5 - генератор; 6 - кронштейн крепления генератора; 7 - ремень привода генератора
Отсоедините от форсунок жгут проводов и снимите рампу форсунок с регулятором давления, отвернув два болта крепления к впускной трубе. Отвернув гайки и болты крепления, снимите поддерживающий и опорный кронштейны, а затем впускную трубу с кронштейном и экраном. С левой стороны двигателя снимите провода высокого напряжения, модуль зажигания и датчик детонации. Ключом выверните из головки цилиндров свечи зажигания, датчик температуры охлаждающей жидкости и датчик давления масла. Из выпускного патрубка охлаждающей рубашки выверните датчик температуры, входящий в состав системы управления двигателем.
Снимите натяжную планку 4 и ремень 7 привода генератора. Снимите генератор 5 и кронштейн 6 его крепления. Заблокируйте маховик фиксатором, отверните болт крепления шкива привода генератора и снимите шкив.
Снимите переднюю крышку зубчатого ремня. Отверните гайку крепления механизма натяжения. Ослабьте и снимите зубчатый ремень. Снимите натяжной ролик с дистанционной шайбой.
Придерживая шкив распределительного вала от проворачивания приспособлением, отверните болт крепления шкива, снимите шкив и шпонку. Снимите зубчатый шкив 5 с коленчатого вала.

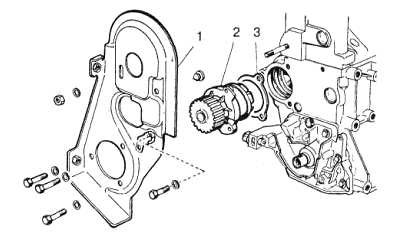

Снятие
насоса охлаждающей жидкости: 1 -задняя
защитная крышка зубчатого ремня; 2 -
насос охлаждающей жидкости; 3 - прокладка
Отверните болты крепления насоса 2 охлаждающей жидкости. Отверните болт и гайку крепления задней крышки 1 зубчатого ремня и снимите ее. Выньте из гнезда в блоке цилиндров насос охлаждающей жидкости с прокладкой 3.
Снимите выпускной коллектор с прокладками. Отсоедините шланги оттермостата и снимите его. Снимите подводящую трубу насоса охлаждающей жидкости и отводящий патрубок рубашки охлаждения с прокладкой.
Приспособлением снимите масляный фильтр с прокладкой. Отсоедините от патрубков на крышке головки цилиндров и на блоке цилиндров шланг вытяжной вентиляции картера. Выньте указатель уровня масла.
Снимите крышку головки цилиндров. Отверните болты крепления головки цилиндров и снимите ее в сборе с распределительным валом. При необходимости разберите головку цилиндров, как указано в подразделе «Головка цилиндров».
Переверните двигатель картером вверх и снимите масляный картер с прокладкой. Снимите приемник и масляный насос.
Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.
Заблокируйте маховик фиксатором, отверните болты крепления маховика, снимите шайбу болтов и маховик с коленчатого вала. Снимите держатель заднего сальника коленчатого вала с прокладкой.
Снимите крышки коренных подшипников вместе с нижними вкладышами. Выньте из гнезд подшипников коленчатый вал, а затем верхние вкладыши и упорные полукольца из средней опоры.
