4.Расчет коэффициентов ценности теплоты отборов и анализ технических решений по тепловой схеме.

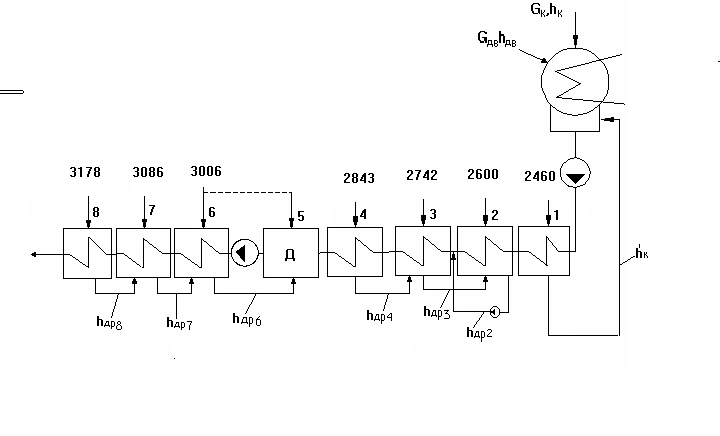

Расчет производится от конденсатора и все подогреватели нумеруются в обратном порядке. При расчете используются следующие рекуррентные соотношения:
для поверхностных подогревателей e расчитываеца для отборов а не подогревателей
для узловых подогревателей ( смешивающих или с дренажными насосами )
Расчет коэффициентов изменения мощности.
Первый подогреватель:
Второй подогреватель:
Третий подогреватель:
Четвертый подогреватель:
Пятый подогреватель:
Шестой подогреватель:
Седьмой подогреватель:
Восьмой подогреватель:
Коэффициенты ценности теплоты отборов рассчитаем по формуле:
Отсюда:
;
;
;
;
;
;
;
.
Анализ технических решений с помощью КЦТ отборов.
Уменьшение температурного напора в ПВД 6 на 1 оС.
кВт.
Установка охладителя перегретого пара.
а) на верхнем ПВД 7:
кВт.
б) на промежуточном ПВД 5:
кВт.
Установка дренажного насоса на ПНД 2.
кВт.
Установка расширителя.
кВт.
Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.
Давление в подогревателе:
МПа.
Температура насыщения:
оС.
Температура воды на выходе из подогревателя:
оС.
Изменение температуры воды на выходе:
оС.
кВт.
Установка охладителя дренажа на ПВД 6.
.
Результаты расчета показывают, что наибольшее значение оказывает установка расширителя: поправка к расходу теплоты 1297,01 кВт, а наименьшее установка –охладителя дренажа в ПВД 6 на – 41,123 кВт.
5.Расчет технико-экономических показателей турбоустановки.
Суммарный расход тепла на турбину:
Так как Qт=0, Qт =0 то расход тепла на выработку электроэнергии Qэ=Qо=435,02 МВт.
КПД по выработке электроэнергии:
Удельный расход тепла на выработку электроэнергии:
кДж/кВт
ч.
Расход теплоты из котла:
КПД теплового потока:
Удельный расход топлива на выработку электроэнергии:
г
у.т./кВт ч.
Удельный расход топлива на выработку тепловой энергии:
кг
у.т./Гкал.
6.Выбор вспомогательного оборудования турбоустановки.
Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:
Gпн=1,05 Gпв=1,05 179,4=188,37 кг/с.
Выбираем один питательный насос 100 % производительности с одним резервным на складе типа ПЭ-780-200.
Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:
Gкн=1,2 Gк=1,2 123=396 т/ч.
Выбираем два рабочих насоса 50 % производительности и один резервный типа
КСВ-320-160.
Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-80-155 ( ПНД 3).
Подогреватели низкого давления выбираем типа ПН-400-26-7- III св. в количестве 4 штук.
Подогреватели высокого давления в количестве трех штук типа ПВ-800-230-32.
Деаэратор выбираем с деаэраторной колонкой типа ДП-1000 и деаэраторным баком типа БД-100-1.
