Отчет о лабораторной работе должен содержать:
1. Название и цель работы.
2. Характеристику вертикального длинномера.
3. Название каждой операции и используемые средства поверки.
4. Необходимые расчеты.
5. Заполненные таблицы.
Контрольные вопросы к лабораторной работе
1. Назначение вертикального длинномера.
2.Техническая характеристика длинномера.
3.Опишите методику определения отклонения от параллельности измерительного наконечника относительно плоскости стола.
4. Опишите методику определения среднего квадратичного отклонения результата наблюдений длинномера.
5. Опишите методику определения основной погрешности микроскопа.
6. Порядок настройки прибора на нуль.
7. Порядок снятия отсчета по шкалам прибора.
6.4Лабораторная работа №4
Калибровка толщиномера покрытий типа ТТ 220
Цель работы:
Ознакомиться с понятием калибровка. Провести калибровку толщиномера покрытия
Теоретические предпосылки
Калибровка средства измерения – совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средства измерений, не подлежащего государственному метрологическому контролю и надзору.
Калибровка выполняет две функции: определение и подтверждение действительных значений метрологических характеристик СИ; определение и подтверждение пригодности СИ к применению.
В решаемых на практике измерительных задачах калибровка может сводиться только к проверке пригодности СИ, т.е. его работоспособности. В частности, требуется знать не действительные значения измеряемой величины, нужно лишь констатировать наличие величины измеряемого размера определенного уровня.
Назначение и устройство толщиномера покрытия типа тт-220
Толщиномер покрытий типа ТТ-220 - миниатюрный измерительный прибор, предназначенный для быстрого, неразрушающего и точного измерения толщины немагнитного покрытия на магнитном металлическом основании. Он может широко применяться при контроле на производстве, металлообработке, химической промышленности и товарном осмотре. Из-за небольшого размера и датчика, встроенного в прибор, он особенно полезен в технических областях.
Прибор использует метод измерения зазора в магнитной цепи для измерения толщины немагнитных покрытий на магнитном металлическом основании (алюминий, хром, эмаль, каучук и лакокрасочные покрытия на основании из стали, железа и неаустенитной нержавеющей стали) без нанесения вреда проверяемому объекту.
Основной рабочий принцип: когда датчик находится в контакте с покрытием, он образует замкнутую магнитную цепь, магнитное сопротивление которой изменяется из-за существования немагнитного покрытия, и толщина покрытия может быть рассчитана согласно изменению магнитного сопротивления.
Устройство толщиномера покрытия представлено на рис.6.4.1.

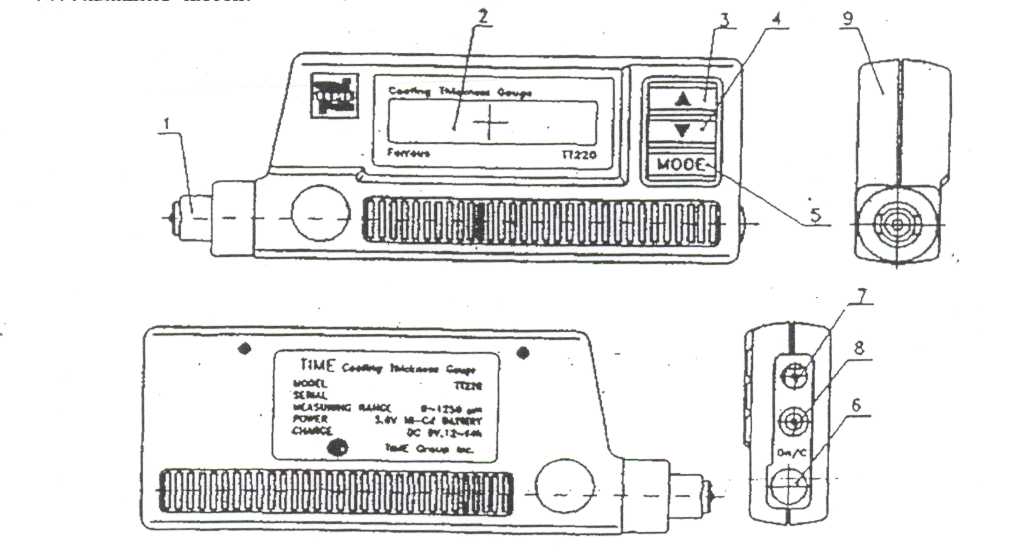

Рис. 6.4.1 Толщиномер покрытия типа ТТ-220
Датчик 1, LCL жидкокристаллический индикатор 2, кнопка «вверх» 3, кнопка «вниз» 4, кнопка РЕЖИМ 5, кнопка ON/C 6,. гнездо зарядного устройства 7, гнездо принтера 8, корпус 9.
