2.4 Перекрытия и покрытия

Роль несущих конструкций покрытия выполняют стропильные фермы.

В данном случае используются стропильные сегментные фермы типа ФС-1 с пролетом 30м. Фермы устанавливаются с шагом 12 м.

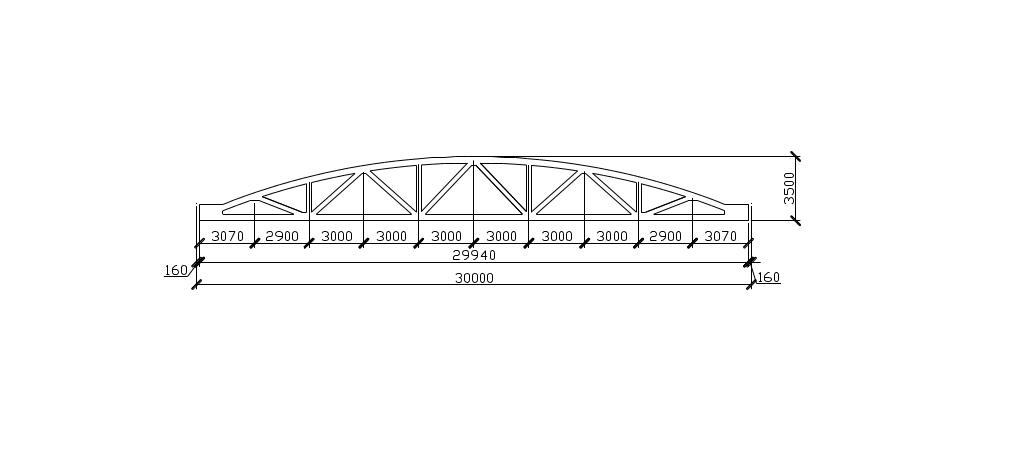

Рис. 13 Схема стропильной фермы

В узлах стропильных ферм (т.е. с шагом 3 м) устанавливаются прогоны. Двенадцатиметровый шаг колонн перекрывают решетчатыми трехпанельными прогонами с верхним поясом из двух швеллеров №16 м решеткой из холодногнутых швеллеров с высотой стенки 160 мм.

Далее по стальным прогонам укладываются листы профилированного настила и крепятся к ним самонарезающимися болтами. Между собой листы профилированного настила соединяются комбинированными заклепками.

Схема стальных прогонов изображена на рис. 13.

Рис. 14 Схема прогонов для двенадцатиметрового пролета

2.5 Полы

В данном проекте используются полы со сплошными покрытиями. По сравнению с конструкциями полов из штучных материалов они лучше поддаются механизации устройства и во многих случаях дешевле. Пол бетонный по уплотненному грунту.

Так как в данном производственном здании пол подвергается механическим воздействиям вследствие интенсивного движения транспорта, падения предметов и др., а также на него попадает минеральные масла и органические растворители, устраиваются бетонный пол. Он устраивается из бетона класса В40. Состоит из двух слоев бетона.

2.6 Окна, двери, ворота

Применяются стальные оконные панели с алюминиевыми переплетами (серия 1.436-2). Панели из алюминиевых переплетов, объединенных стальными коробками с обвязками и импостами из замкнутых гнутых сварных профилей, сочетают в себе прочность со сравнительно небольшой массой и высоким качеством створок переплетов. Они обеспечивают воздухонепроницаемость оконных заполнителей и могут применяться для ленточного остекления. В данном проекте применяются коробки панелей номинальным размером 6*1,2 м.

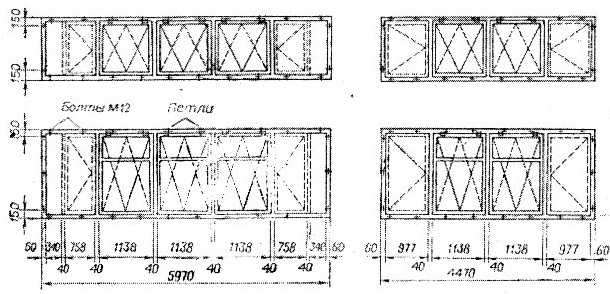

Рис. 15 Схема окон

Ворота распашные двухпольные (серия ПР-05-36) 4х4,2 м. Воротный проем обрамляется кирпичной кладкой, вписывающейся по внешним размерам в принятую разрезку панельной стены. В одном из воротных полотен устраивается калитка.

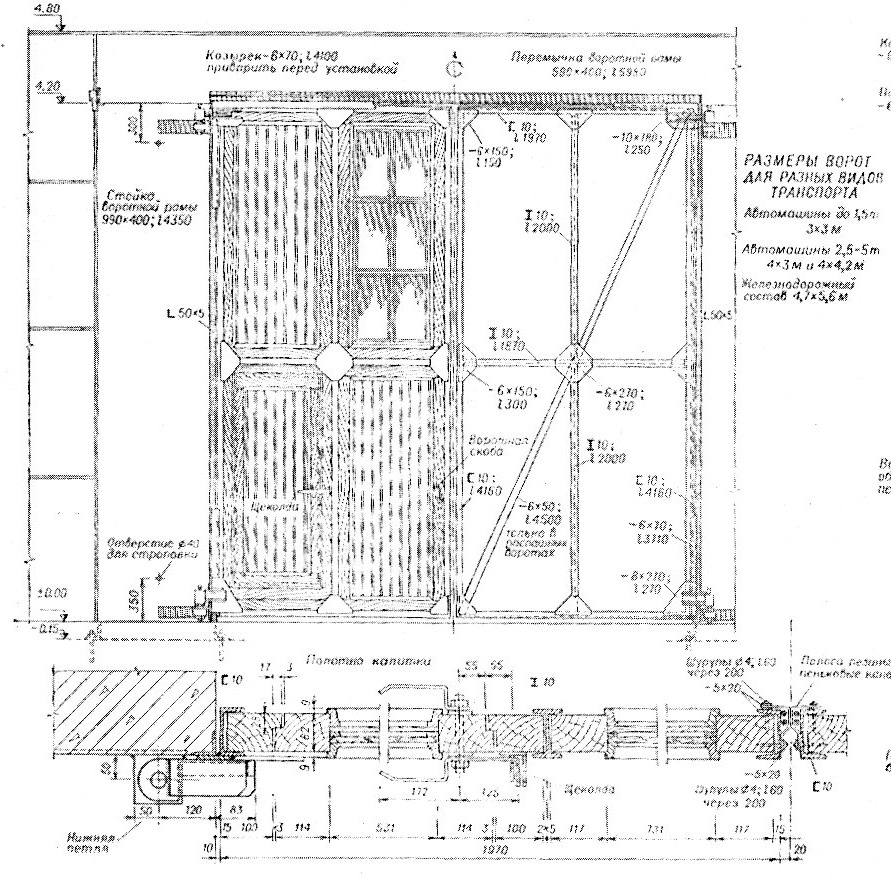

Рис. 16 Схема ворот

2.7 Крыша и кровля

В промышленных зданиях в основном применяют кровли из рулонных материалов с битумной пропиткой. Основанием для кровли служит стальной профилированный настил с высотой волны 100 мм. Гофрированные профили выполняются из стального оцинкованного и покрытого слоями пластика листа толщиной до 1мм. Профили поставляются длиной от 2 до 12 м в комплекте с самонарезающими болтами, служащими для крепления настила к стальным прогонам, и комбинированными заклепками, предназначенными для соединения листов между собой. Рубероидную кровлю составляют:

- защитный слой из гравия фракцией 5-15 мм, втопленного в битумную мастику, толщиной 15 мм. Защитный слой гравия исключает механические повреждения при хождении по кровле и сбрасывании снега.

- 3-слойный водоизоляционный рубероидный ковер толщиной 30 мм, наклеенный кровельной битумной мастикой, подогретой до 160-190 градусов.

- выравнивающий слой цементно-песчаной стяжки толщиной 20 мм,

- теплоизоляционный слой из плитного пенополистирола толщиной 50 мм,

- пароизоляция выполняется из слоя рубероида толщиной 10 мм, на битумной мастике марки БНК- 5.

Сопряжение кровли со стеной решается в виде парапета с выступающими на кровлей парапетными панелями. Кроме стен, над кровлей выступают фонари, внутренние водостоки и т.п.

В местах примыкания к выступающим конструкциям слой основного ковра заканчивается на переходном валике. На вертикальные поверхности наклеиваются усиливающие кровлю в месте примыкания дополнительные, плавнообрываемые слои рубероида. Обрез кровли располагается на высоте снежного покрова (до 300 мм), накрывается фартуком из кровельной стали и закрепляется стальной полосой, пристрелянной дюбелями.

В местах установки водосточных воронок основной водоизоляционный ковер усиливается наклеиваемыми поверх него двумя слоями рубероида и слоем стеклоткани или мешковины.

Площадь водосбора водосточной воронки устанавливается в зависимости от климатических условий.

Водосточная воронка принимается диаметром 100 мм. Схема водосточной воронки представлена на рис. 17.

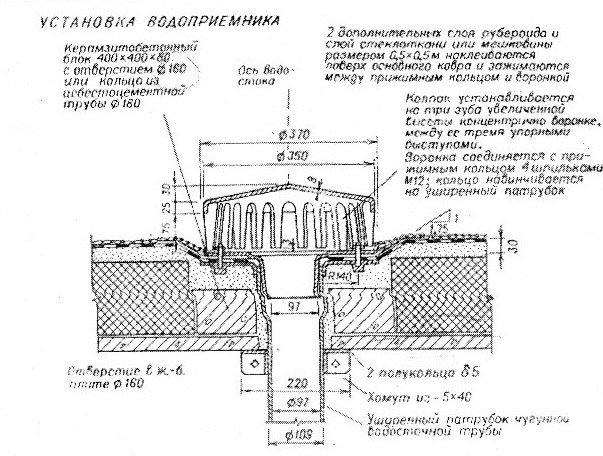

Рис. 17 Схема водосточной воронки
