4.1.1.2. Опыт №2. Истечение жидкости при переменном напоре

1. Откройте кран трубопровода 1 и заполните напорный бак водой. Закройте кран 2.

2. Закройте кран трубопровода 1.

3. Откройте отверстие (насадок), приподнимая соответствующий стержень на высоту 120-150 мм и удерживая его в таком положении до полного опорожнения напорного бака.

4. Произведите замер количества жидкости объемным способом (с помощью мерного бака) и времени истечения.

5. Откройте кран 2 для слива воды из мерного бака.

6. Повторите пп 1–5 для остальных насадков.

7. Результаты измерений занесите в таблицу 5.2.

4.1.1.3. Обработка экспериментальных данных

1. Вычислите теоретическое время опорожнения бака:

,

где     - объем воды в баке;

          – теоретический расход в начале истечения;

          - диаметр отверстия или выходного сечения насадка.

2. Вычислите коэффициент расхода .

3. Приняв степень сжатия  для отверстия,  для конического сходящегося насадка  для остальных, определите коэффициент скорости .

4. Определите коэффициент сопротивления отверстия или насадка:

5. Отчет

5.1. Форма отчета

Студент: ФИО, группа.

ОТЧЕТ

по лабораторной работе

«Истечение жидкостей»

Цель:_______________________________________________________________________________________________________________________________

Задачи: ______________________________________________________________________________________________________________________________________________________________________________________________________

1.Схема лабораторной установки.

2. Ход работы.

3.Результаты экспериментальных исследований (таблицы 5.1 и 5.2).

4.Расчеты.

5. Основные выводы.

Результаты экспериментальных исследований.

Таблица 5.1

Насадок
Отверстие						0,64
Цилиндрический						1,0
Конический сходящийся						0,98
Цилиндрический со скругленным входом						1,0



Таблица 5.2

Насадок			Q
Отверстие						0,64
Цилиндрический						1,0
Конический сходящийся						0,98
Цилиндрический со скругленным входом						1,0

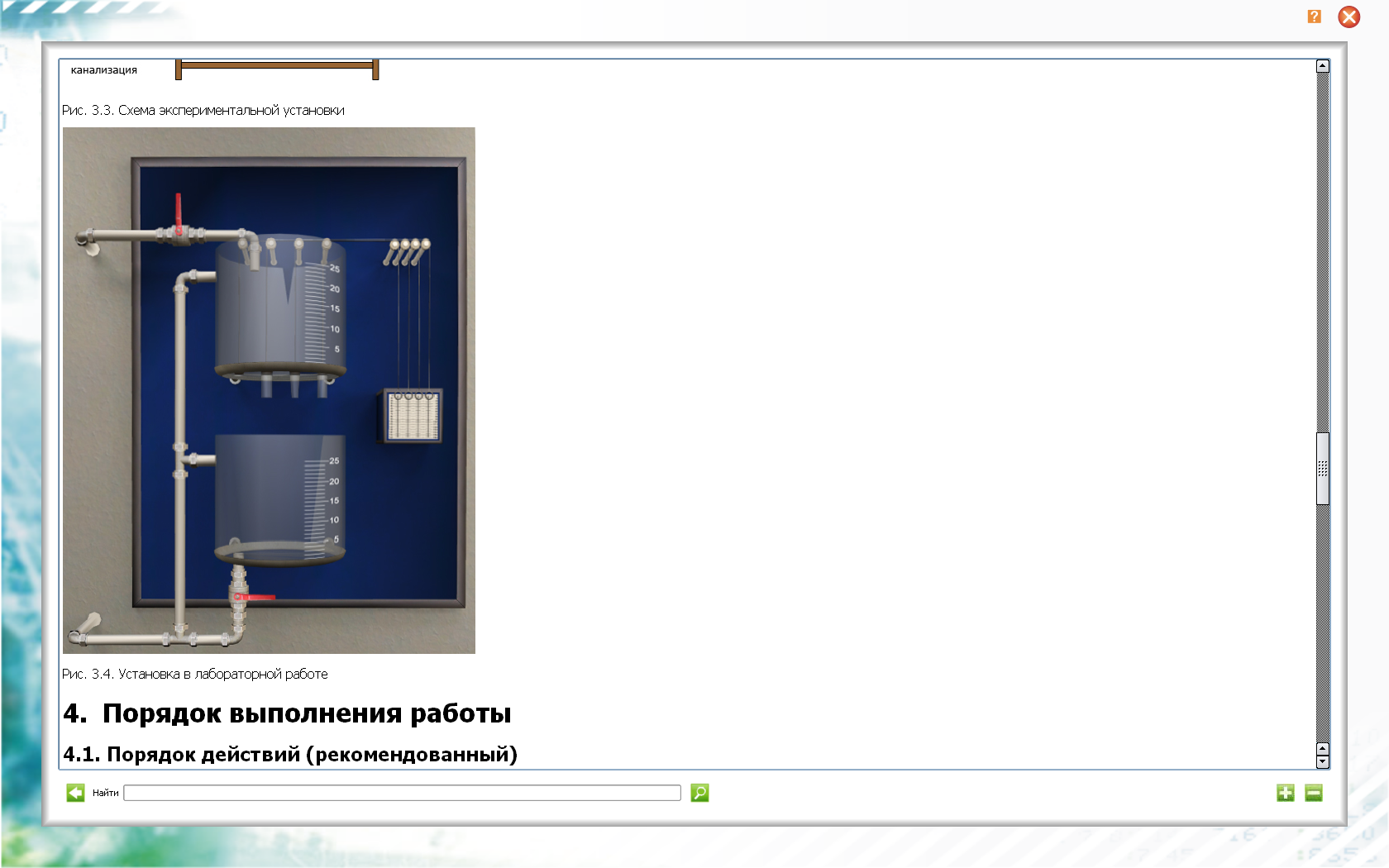

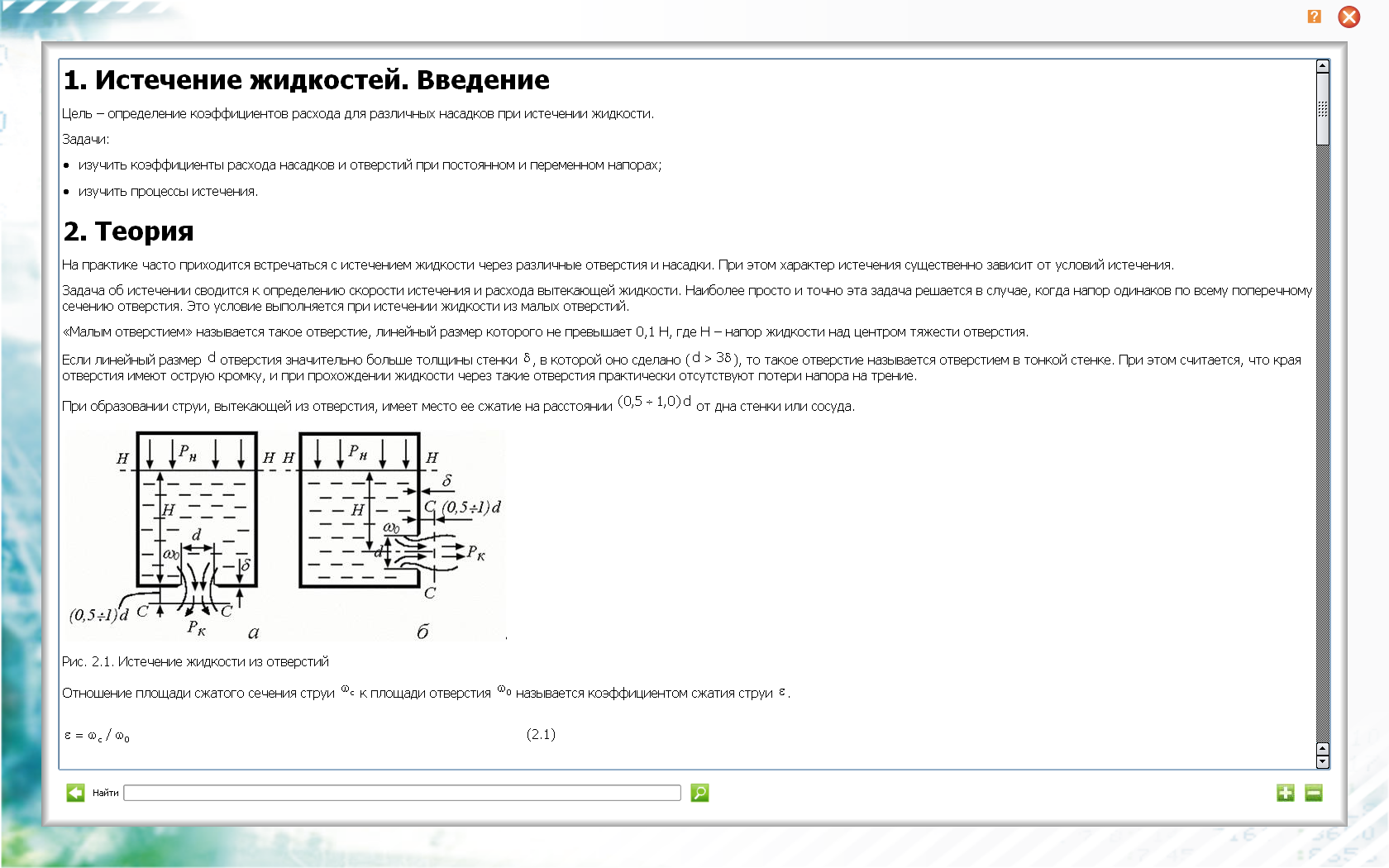

ПРИНТСКРИНЫ
